170
한 국 어

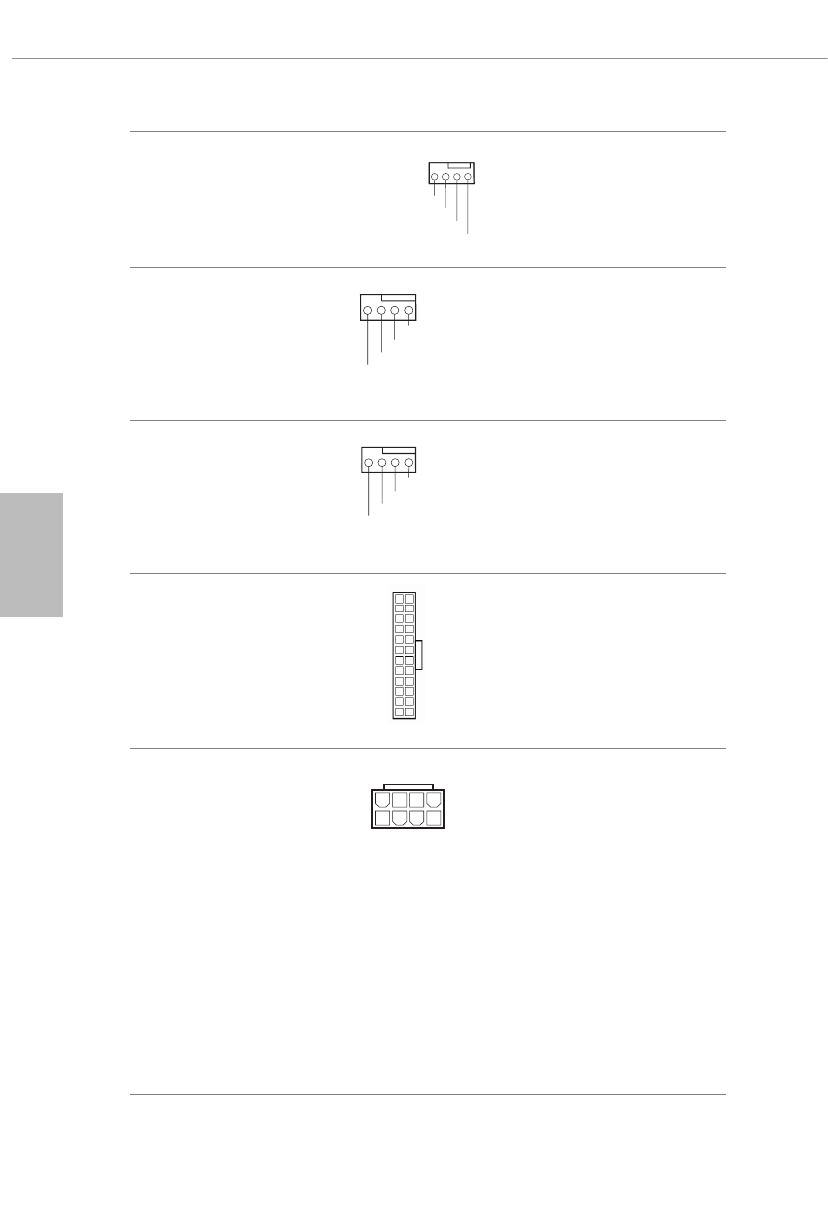

VRM 팬 커넥터
(4 핀 VRM_FAN1)
(1 페이지 , 6 번 항목 참조 )
이 마더보드에는 4 핀 VRM 팬
커넥터가 탑재되어 있습니다 .
3 핀 VRM 팬을 연결하려는 경우
핀 1-3 에 연결하십시오 .
CPU 팬 커넥터
(4 핀 CPU_FAN1)
(1 페이지 , 4 번 항목 참조 )
이 마더보드에는 4 핀 CPU 팬
( 저소음 팬 ) 커넥터가 탑재되어
있습니다 . 3 핀 CPU 팬을
연결하려는 경우 핀 1-3 에
연결하십시오 .
CPU/ 워터 펌프 팬 커넥터
(4 핀 CPU_FAN2/WP)
(1 페이지 , 5 번 항목 참조 )
이 마더보드에는 4 핀 수냉식
CPU 팬 커넥터가 탑재되어
있습니다 . 3 핀 CPU 수냉식 쿨러
팬을 연결하려는 경우 핀 1-3 에
연결하십시오 .
ATX 전원 커넥터
(24 핀 ATXPWR1)
(1 페이지 , 12 번 항목 참조 )
이 마더보드에는 24 핀 ATX 전원
커넥터가 탑재되어 있습니다 .
20 핀 ATX 전원공급장치를
사용하려면 핀 1 과 핀 13 을 따라
연결하십시오 .
ATX 12V 전원 커넥터
(8 핀 ATX12V1)
(1 페이지 , 1 번 항목 참조 )
(8 핀 ATX12V2)
(1 페이지 , 2 번 항목 참조 )
이 마더보드에는 8 핀 ATX 12V
전원 커넥터 두 개가 탑재되어
있습니다 . 4 핀 ATX
전원공급장치를 사용하려면 핀
1 과 핀 5 을 따라 연결하십시오 .
*ATX 12V 8 핀 케이블을
ATX12V2 에 연결하는 것은 선택
사항입니다 .
* 경고 : 연결된 전원 케이블이
그래픽 카드가 아닌 CPU 용인지
확인하십시오 . PCIe 전원
케이블을 이 커넥터에 꽂지
마십시오 .
CPU_F
FAN_VOLTAGE
GND
AN_SPEED
FAN_SPEED_CONTROL
4 3 2 1
CPU_F
+12V
GND
AN_SPEED
FAN_SPEED_CONTROL
4 3 2 1
GND
+12V
FAN_SPEED
FAN_SPEED_CONTROL
4 3 2 1
12
1
24
13
4 1
8 5
