181
Z690 PG Velocita
日本語
1.3 オンボードのヘッダーとコネクタ
オンボードヘッダーとコネクタはジャンパーではありません。
これらヘッダーとコネクタに
はジャンパーキャップを被せないでください。
ヘッダーおよびコネクタにジャンパーキャップ
を被せると、マザーボードに物理損傷が起こることがあります。

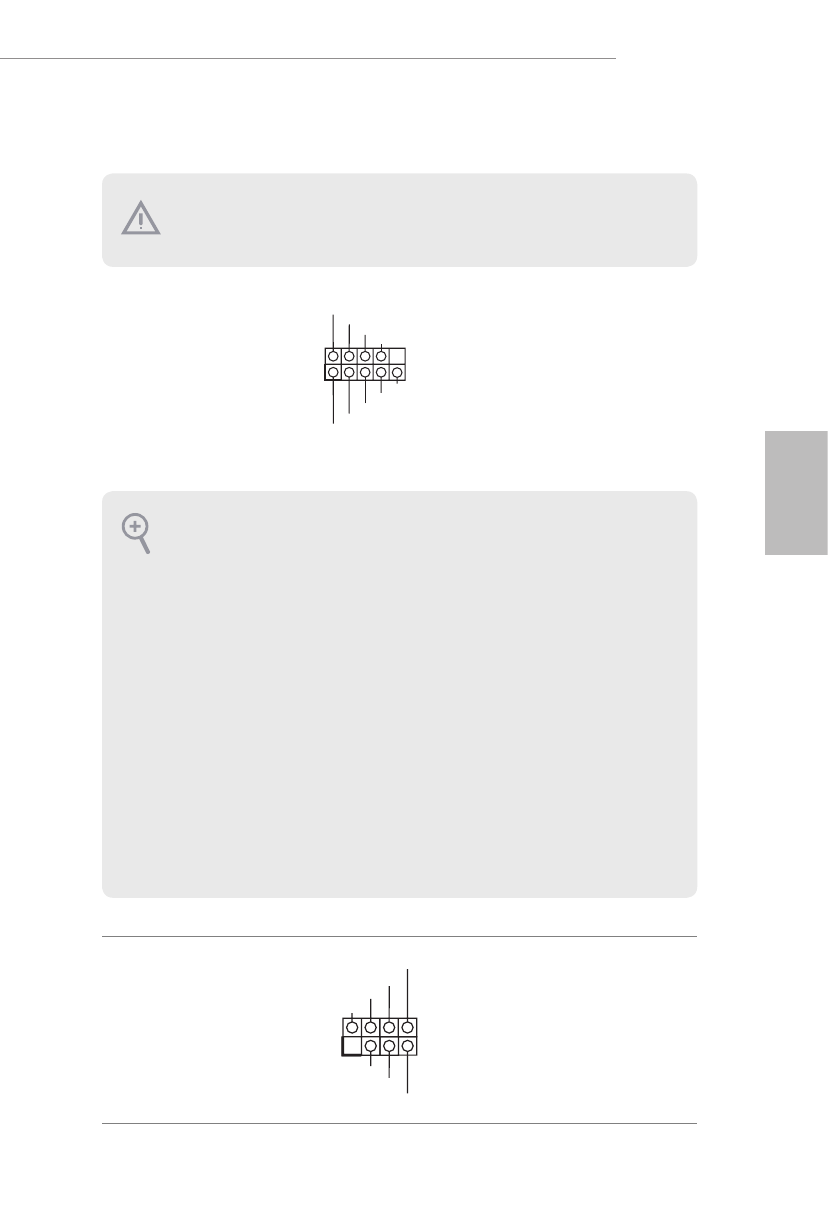

システムパネルヘッダー
（9 ピン PANEL1）
（p.1、No. 21 参照）
電源ボタンを接続し、ボタンをリ
セットし、下記のピン割り当てに
従って、
シャーシのシステムステー
タス表示ランプをこのヘッダーに
セットします。
ケーブルを接続する
ときには、
ピンの＋と－に気をつ
けてください。
電源 LED とスピーカー
ヘッダー
（7 ピン SPK_PLED1）
（p.1、No. 22 参照）
シャーシ電源 LED とシャーシス
ピーカーをこのヘッダーに接続
してください。
PWRBTN（電源ボタン）
：
シャーシ前面パネルの電源ボタンに接続してください。
電源ボタンを使用して、
システム
をオフにする方法を設定できます。
RESET（リセットボタン）
：
シャーシ前面パネルのリセットボタンに接続してください。
コンピューターがフリーズしたり、
通常の再起動を実行できない場合には、
リセットボタンを押して、
コンピューターを再起動
します。
PLED（システム電源 LED）
：
シャーシ前面パネルの電源ステータスインジケーターに接続してください。
システム稼働
中は、LED が点灯します。システムが S1/S3 スリープ状態の場合には、LED は点滅を続け
ます。システムが S4 スリープ状態または電源オフ（S5）のときには、LED はオフです。
HDLED（ハードドライブアクティビティ LED）
：
シャーシ前面パネルのハードドライブアクティビティLED に接続してください。
ハードドライブ
のデータを読み取りまたは書き込み中に、LED はオンになります。
前面パネルデザインは、
シャーシによって異なることがあります。
前面パネルモジュールは、
主に電源ボタン、
リセットボタン、
電源 LED、
ハードドライブアクティビティLED、
スピーカーな
どから構成されます。
シャーシの前面パネルモジュールとこのヘッダーを接続する場合には、
配線の割り当てと、ピンの割り当てが正しく合致していることを確かめてください。
G N D
R E S E T #
P W R B T N #
P L E D -
P L E D +
G N D
H D L E D -
H D L E D +
1
G N D
1
+5V
DUMMY
PLED+
PLED+
PLED-
DUMMY
SPEAKER
