127

Z690 PG Velocita

Ру

сский

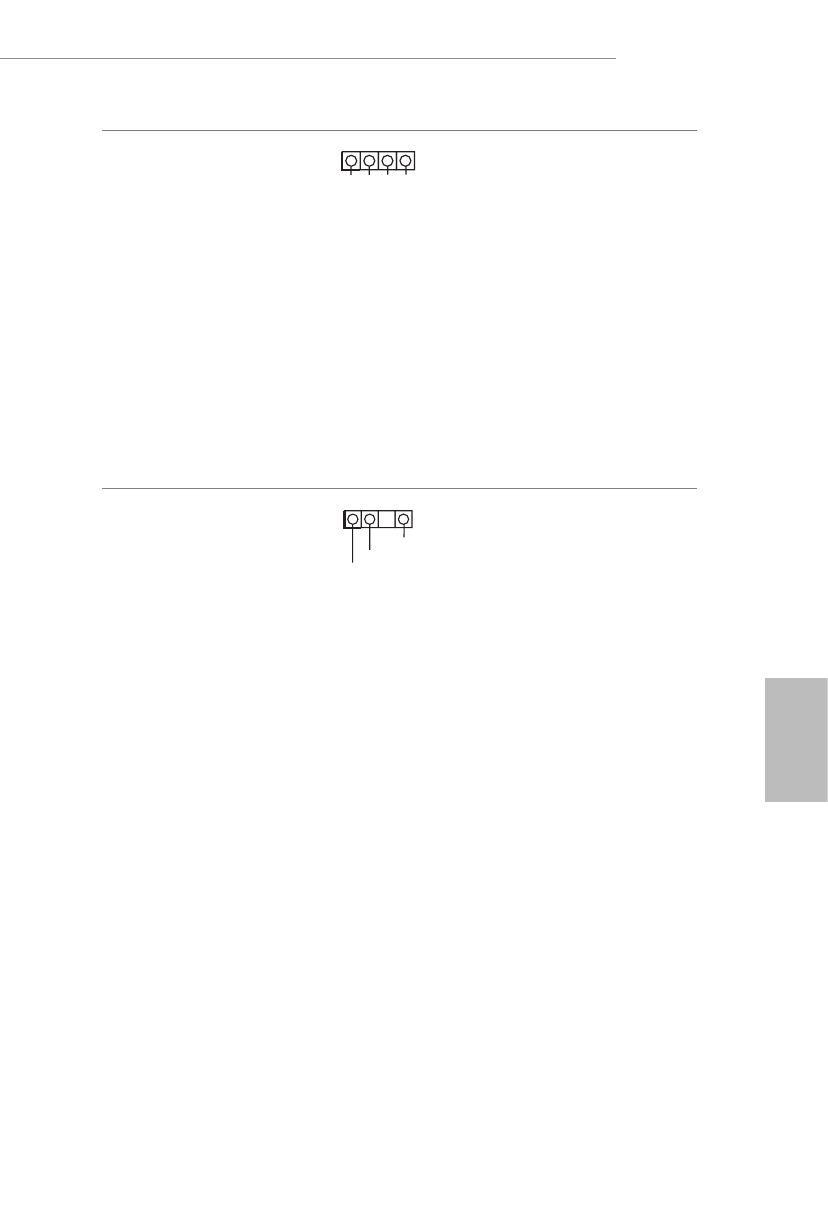

Колодка светодиодной
RGB-подсветки
(4-контактная,
RGB_LED1)
(см. стр. 1, № 29)

Эта колодка RGB-подсветки
служит для подключения
удлинительного кабеля
светодиодной RGB-подсветки,
которая позволяет реализовать
различные световые эффекты.

Внимание! Категорически

запрещается подключать

кабель светодиодной RGB-

подсветки с нарушением

полярности, так как это может

привести к его повреждению.

* Дополнительные сведения об
использовании этой колодки см.
на стр. 52.

Колодки адресуемой
светодиодной подсветки
(3-контактная,
ADDR_LED1)
(см. стр. 1, № 8)
(3-контактная,
ADDR_LED2)
(см. стр. 1, № 9)
(3-контактная,
ADDR_LED3)
(см. стр. 1, № 30)

Эта колодка служит для
подключения удлинительного
кабеля адресуемой
светодиодной подсветки,
которая позволяет реализовать
различные световые эффекты.

Внимание!



Категорически

запрещается подключать

кабель адресуемой

светодиодной подсветки с

нарушением полярности, так

как это может привести к его

повреждению.

* Дополнительные сведения об
использовании этой колодки см.
на стр. 53.

+12V G R B

1

VOUT

DO_ADDR

GND

1
