Z690 PG Velocita
한 국 어

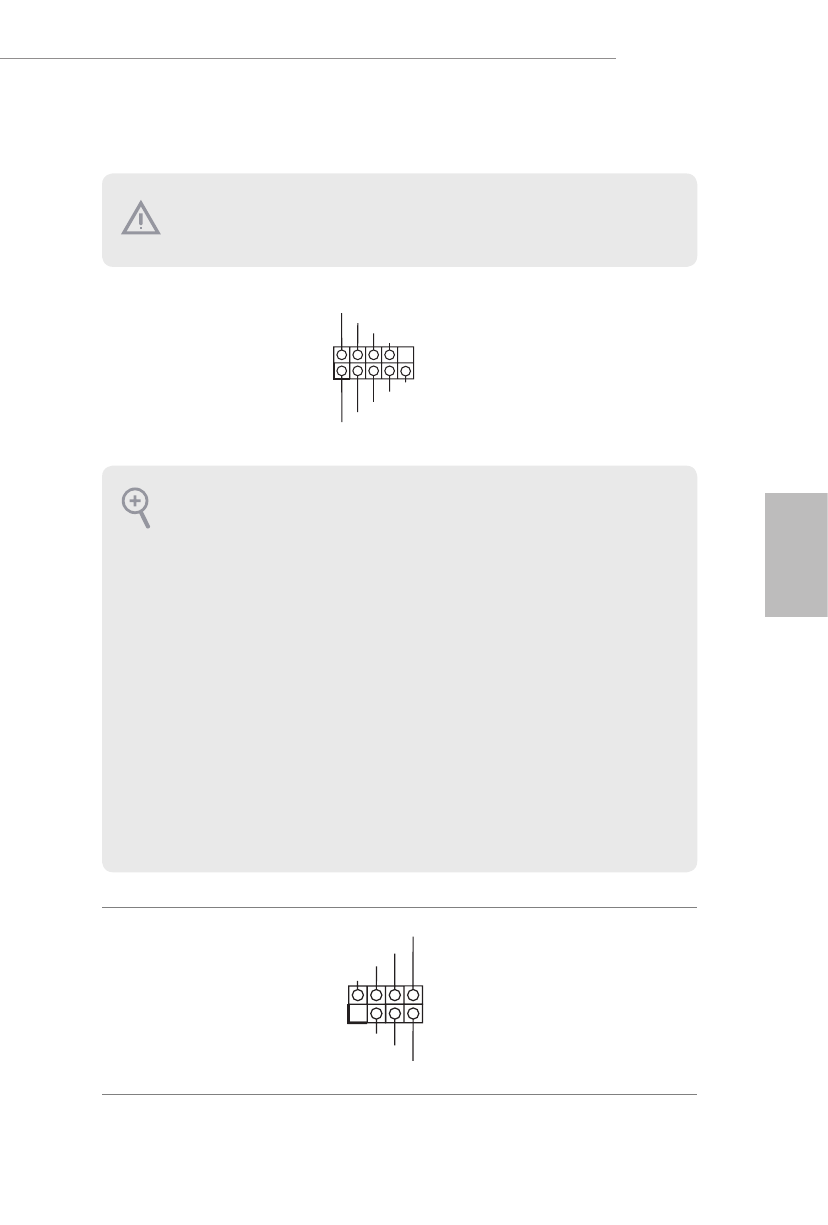

1.3 온보드 헤더 및 커넥터
온보드 헤더와 커넥터는 점퍼가 아닙니다 . 점퍼 캡을 온보드 헤더와 커넥터에
씌우지 마십시오 . 점퍼 캡을 온보드 헤더와 커넥터에 씌우면 마더보드가 영구적으로
손상됩니다 .
시스템 패널 헤더
(9 핀 PANEL1)
(1 페이지 , 21 번 항목 참조 )
섀시의 전원 버튼 , 리셋 버튼 ,
시스템 상태 표시등을 아래의
핀 할당에 따라 이 헤더에
연결합니다 . 케이블을 연결하기
전에 양극 핀과 음극 핀을
기록합니다 .
전원 LED 및 스피커 헤더
(7 핀 SPK_PLED1)
(1 페이지 , 22 번 항목 참조 )
섀시 전원 LED 와 섀시 스피커를
이 헤더에 연결하십시오 .
PWRBTN( 전원 버튼 ):
섀시 전면 패널의 전원 버튼에 연결합니다 . 전원 버튼을 이용해 시스템을 끄는 방법을
구성할 수 있습니다 .
RESET( 리셋 버튼 ):
섀시 전면 패널의 리셋 버튼에 연결합니다 . 컴퓨터가 정지하고 정상적 재시작을
수행하지 못할 경우 리셋 버튼을 눌러 컴퓨터를 재시작합니다 .
PLED( 시스템 전원 LED):
섀시 전면 패널의 전원 상태 표시등에 연결합니다 . 시스템이 작동하고 있을
때는 LED 가 켜져 있습니다 . 시스템이 S1/S3 대기 상태에 있을 때는 LED 가 계속
깜박입니다 . 시스템이 S4 대기 상태 또는 전원 꺼짐 (S5) 상태에 있을 때는 LED 가 꺼져
있습니다 .
HDLED( 하드 드라이브 동작 LED):
섀시 전면 패널의 하드 드라이브 동작 LED 에 연결합니다 . 하드 드라이브가 데이터를
읽거나 쓰고 있을 때 LED 가 켜져 있습니다 .
전면 패널 디자인은 섀시별로 다를 수 있습니다 . 전면 패널 모듈은 주로 전원 버튼 ,
리셋 버튼 , 전원 LED, 하드 드라이브 동작 LED, 스피커 등으로 구성되어 있습니다 . 섀시
전면 패널 모듈을 이 헤더에 연결할 때 와이어 할당과 핀 할당이 정확히 일치하는지
확인합니다 .
G N D
R E S E T #
P W R B T N #
P L E D -
P L E D +
G N D
H D L E D -
H D L E D +
1
G N D
1
+5V
DUMMY
PLED+
PLED+
PLED-
DUMMY
SPEAKER
