171

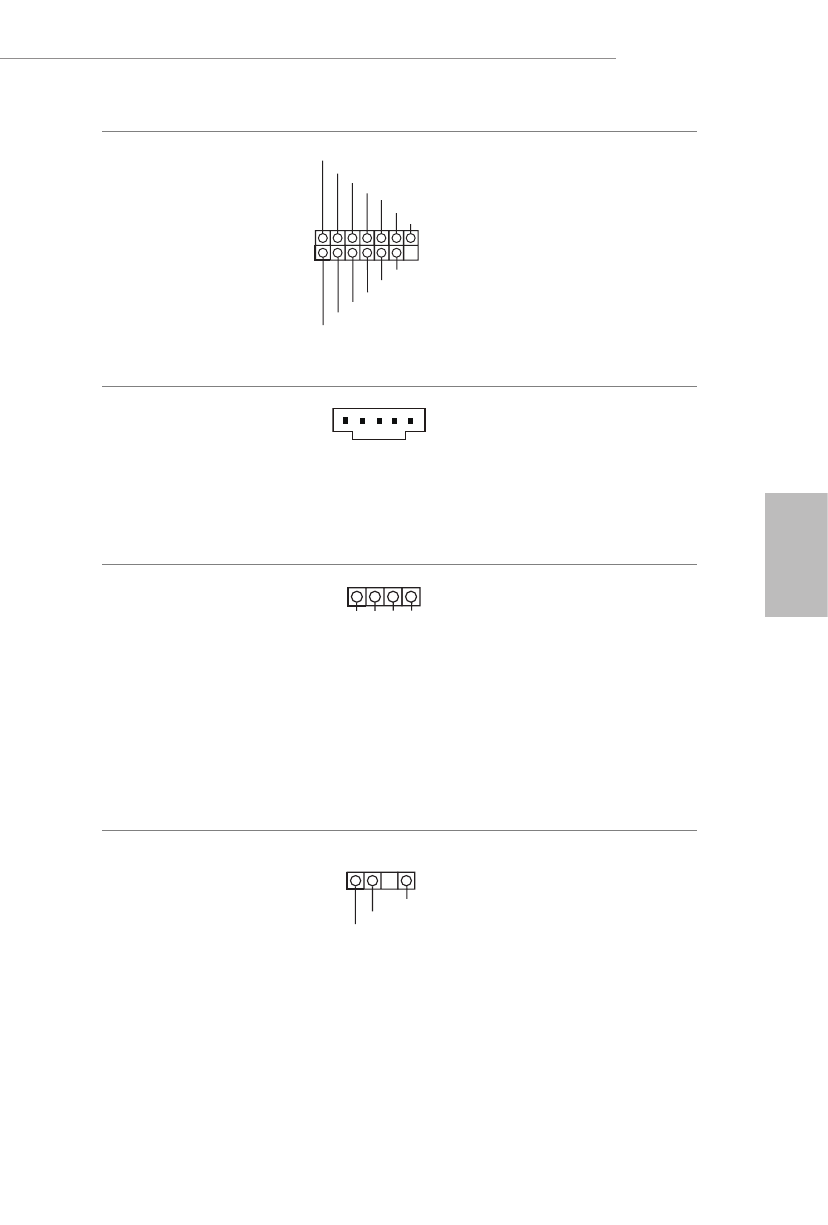

Z690 PG Velocita
한 국 어
SPI TPM 헤더
(13 핀 SPI_TPM_J1)
(1 페이지 , 24 번 항목 참조 )
이 커넥터는 키 , 디지털 인증서 ,
암호 및 데이터를 안전하게
보관할 수 있는 SPI TPM
(Trusted Platform Module)
시스템을 지원합니다 . TPM
시스템은 네트워크 보안을
강화하고 , 디지털 신원을
보호하며 플랫폼 무결성을
유지합니다 .
Thunderbolt AIC 커넥터
(5 핀 TB1)
(1 페이지 , 28 번 항목 참조 )
Thunderbolt
™
확장 카드 (AIC) 를
GPIO 케이블로 Thunderbolt AIC
커넥터에 연결하십시오 .
*Thunderbolt
™
AIC 카드를
PCIE3( 기본 슬롯 ) 에
설치하십시오 .
RGB LED 헤더
(4 핀 RGB_LED1)
(1 페이지 , 29 번 항목 참조 )
이 RGB 헤더는 다양한 LED
조명 효과를 선택할 수 있는
RGB LED 연장 케이블을
연결하는 데 사용됩니다 .
주의 : RGB LED 케이블을
잘못된 방향으로 설치하지
마십시오 . 그럴 않을 경우
케이블이 손상될 수 있습니다 .
* 이 헤더에 대한 추가 지침은
52 페이지를 참조하십시오 .
주소 지정 가능한 LED 헤더
(3 핀 ADDR_LED1)
(1 페이지 , 8 번 항목 참조 )
(3 핀 ADDR_LED2)
(1 페이지 , 9 번 항목 참조 )
(3 핀 ADDR_LED3)
(1 페이지 , 30 번 항목 참조 )
이 헤더는 사용자가 다양한
LED 조명 효과에서 선택할 수
있는 주소 지정 가능한 LED
연장 케이블을 연결하는 데
사용됩니다 .
주의 :
주소 지정 가능한 LED
케이블을 잘못된 방향으로
설치하지 마십시오 . 그럴 경우
케이블이 손상될 수 있습니다 .
* 이 헤더에 대한 추가 지침은
53 페이지를 참조하십시오 .
1
SPI_DQ3
SPI_PWR
SPI_DQ2
SPI_CS0
Dummy
CLK
SPI_MISO
SPI_MOSI
GND
SPI_TPM_CS#
RST#
RSMRST#
TPM_PIRQ
1
+12V G R B
1
VOUT
DO_ADDR
GND
1
