154
Polsk
i
Polsk
i

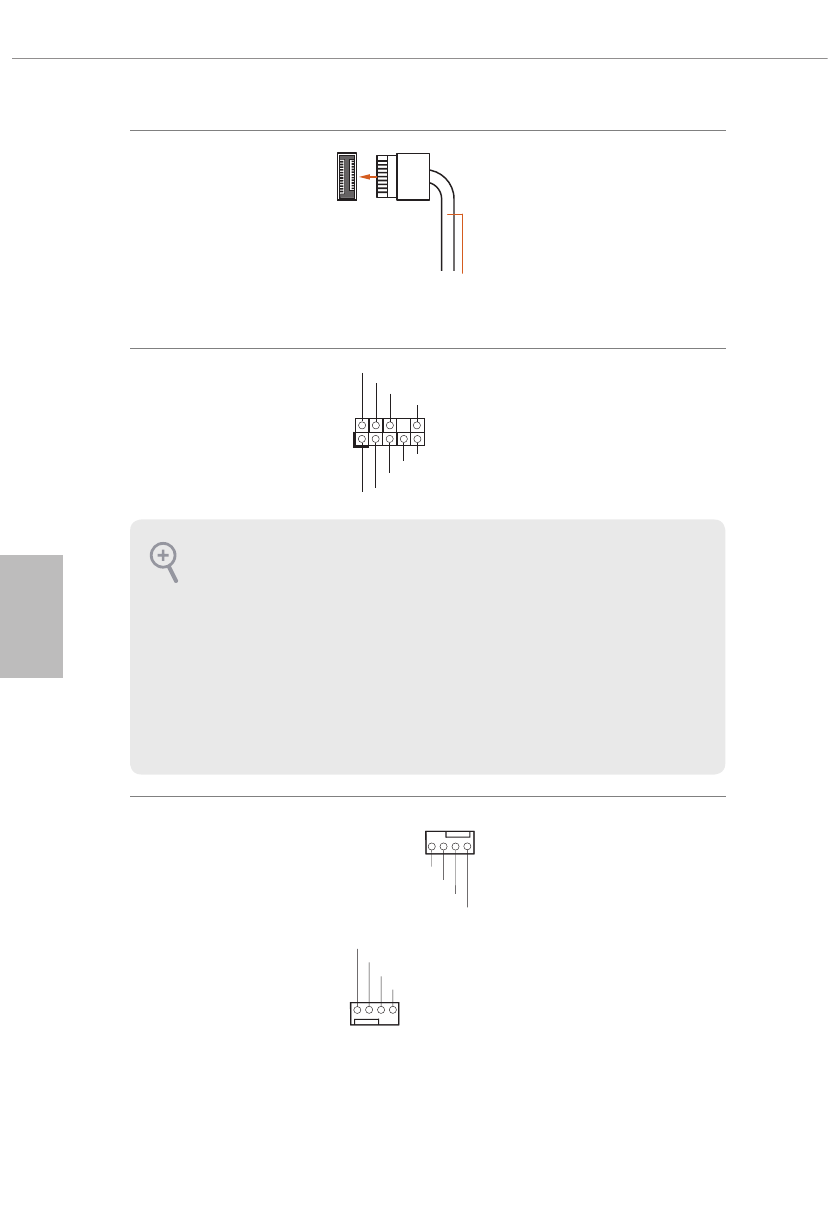

Złącze główkowe generacji
2x2 USB 3.2 typu C na
panelu przednim
(20-pinowe F_USB32_
TC_1)
(sprawdź s.1, Nr 14)
Na tej płycie głównej dostępne jest
jedno złącze główkowe generacji
2 x 2 USB 3.2 typu C na panelu
przednim. To złącze główkowe
jest używane do podłączania
modułu USB 3.2 generacji 2 x 2
dla dodatkowych portów USB 3.2
generacji 2 x 2.
Złącze główkowe audio
panelu przedniego
(9-pinowe HD_AUDIO1)
(sprawdź s.1, Nr 31)
To złącze główkowe służy do
podłączania urządzeń audio do
przedniego panelu audio.
Złącza /wentylatora pompy
wodnej obudowy
(4-pinowe CHA_FAN1/WP)
(sprawdź s.1, Nr 32)
(4-pinowe CHA_FAN2/WP)
(sprawdź s.1, Nr 26)
(4-pinowe CHA_FAN3/WP)
(sprawdź s.1, Nr 15)
(4-pinowe CHA_FAN4/WP)
(sprawdź s.1, Nr 27)
(4-pinowe CHA_FAN5/WP)
(sprawdź s.1, Nr 23)
Ta płyta główna udostępnia pięć
4-pinowych złączy wentylatora
obudowy chłodzenia wodnego.
Jeśli planowane jest podłączenie
3-pinowego wentylatora
chłodzenia wodnego obudowy,
należy je podłączyć do pinów 1-3.
1. High Definition Audio obsługuje wykrywanie gniazda, ale aby działać prawidłowo przewód
panelu na obudowie musi obsługiwać HDA. W celu instalacji systemu należy wykonać
instrukcje z naszego podręcznika i podręcznika obudowy.
2. Jeśli używany jest panel audio AC’97, należy go zainstalować w złączu główkowym audio
panelu przedniego, poprzez wykonanie wymienionych poniżej czynności:
A. Podłącz Mic_IN (MIC) do MIC2_L.
B. Podłącz Audio_R (RIN) do OUT2_R i Audio_L (LIN) do OUT2_L.
C. Podłącz uziemienie (GND) do uziemienia (GND).
D. MIC_RET i OUT_RET służą wyłącznie dla panelu audio HD. Nie należy ich podłączać
dla panelu audio AC’97.
E. Aby uaktywnić mikrofon przedni, przejdź do zakładki “FrontMic” w panelu Realtek
Control i wyreguluj “Głośność nagrywania”.
USB Type-C Cable
J _ S E N S E
O U T 2 _ L
1
M I C _ R E T
P R E S E N C E #
G N D
O U T 2 _ R
M I C 2 _ R
M I C 2 _ L
O U T _ R E T
GN D
FAN_VOLTAGE
CHA_FAN_SPEED
FAN_SPEED_CONTRO L
4 3 2 1
GN D
FAN_SPEED
FAN_SPEED_CONTRO L
FAN_VOLTAGE
1 2 3 4
