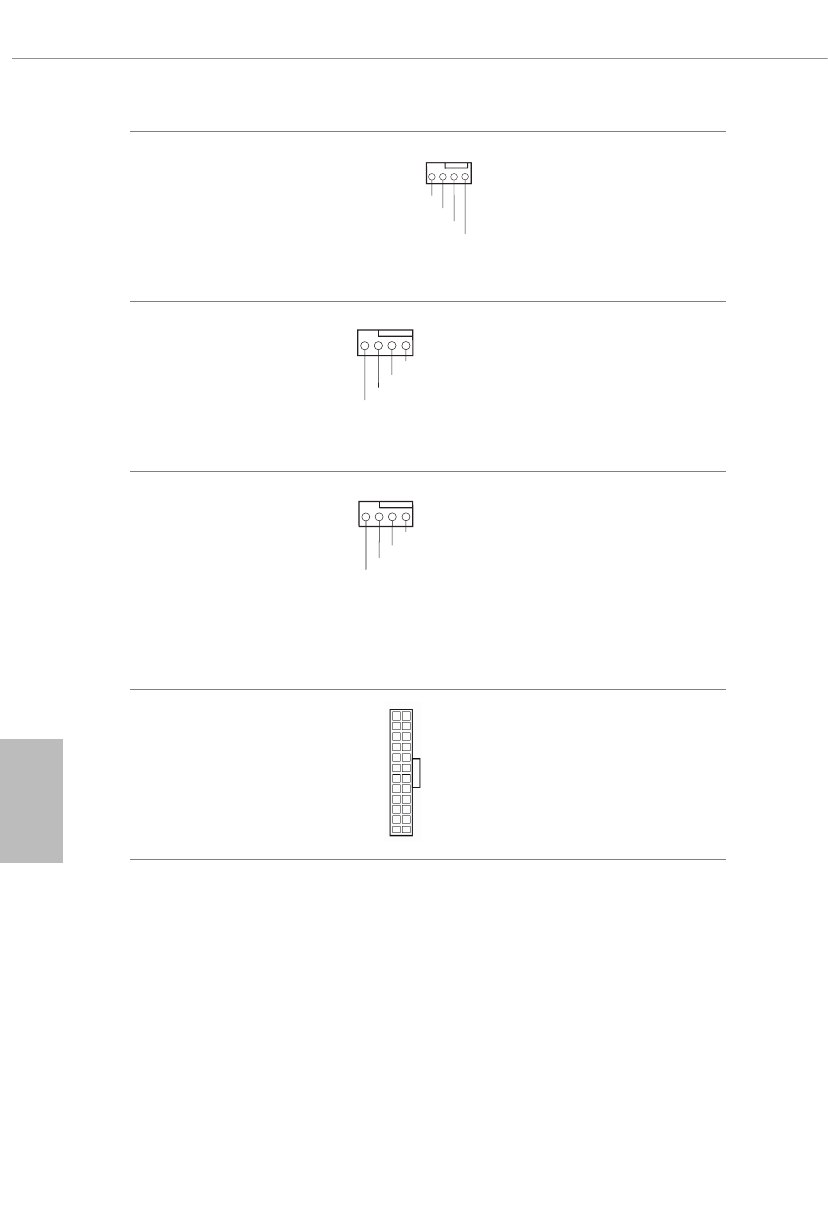

110

Español

Conector de ventilador VRM
(VRM_FAN1 de 4 contactos)
(consulte la pág. 1, nº 6)

Esta placa base contiene un
conector de ventilador VRM de
4 contactos. Si tiene pensando
conectar un ventilador VRM de
3 contactos, conéctelo al contacto
1-3.

Conector del ventilador de
la CPU
(CPU_FAN1 de 4 contactos)
(consulte la pág. 1, nº 4)

Esta placa base contiene un
conector de ventilador (ventilador
silencioso) de CPU de 4 contactos.
Si tiene pensando conectar un
ventilador de CPU de 3 contactos,
conéctelo al contacto 1-3.

Conector del ventilador de
la bomba de agua/CPU
(CPU_FAN2/WP de
4 contactos)
(consulte la pág. 1, nº 5)

Esta placa base proporciona un
conector de ventilador de CPU de
refrigeración por agua de
4 contactos. Si tiene pensando
conectar un ventilador de
disipador por agua de CPU de
3 contactos, conéctelo al contacto
1-3.

Conector de alimentación
ATX
(ATXPWR1 de 24 contactos)
(consulte la pág. 1, nº 12)

Esta placa base contiene un
conector de alimentación ATX de
24 contactos. Para utilizar una
toma de alimentación ATX de
20 contactos, conéctela en los
contactos del 1 al 13.

CPU_F

FAN_VOLTAGE

GND

AN_SPEED

FAN_SPEED_CONTROL

4     3     2    1

CPU_F

+12V

GND

AN_SPEED

FAN_SPEED_CONTROL

4     3     2    1

GND

+12V

FAN_SPEED

FAN_SPEED_CONTROL

4     3     2    1

12

 1

24

13
