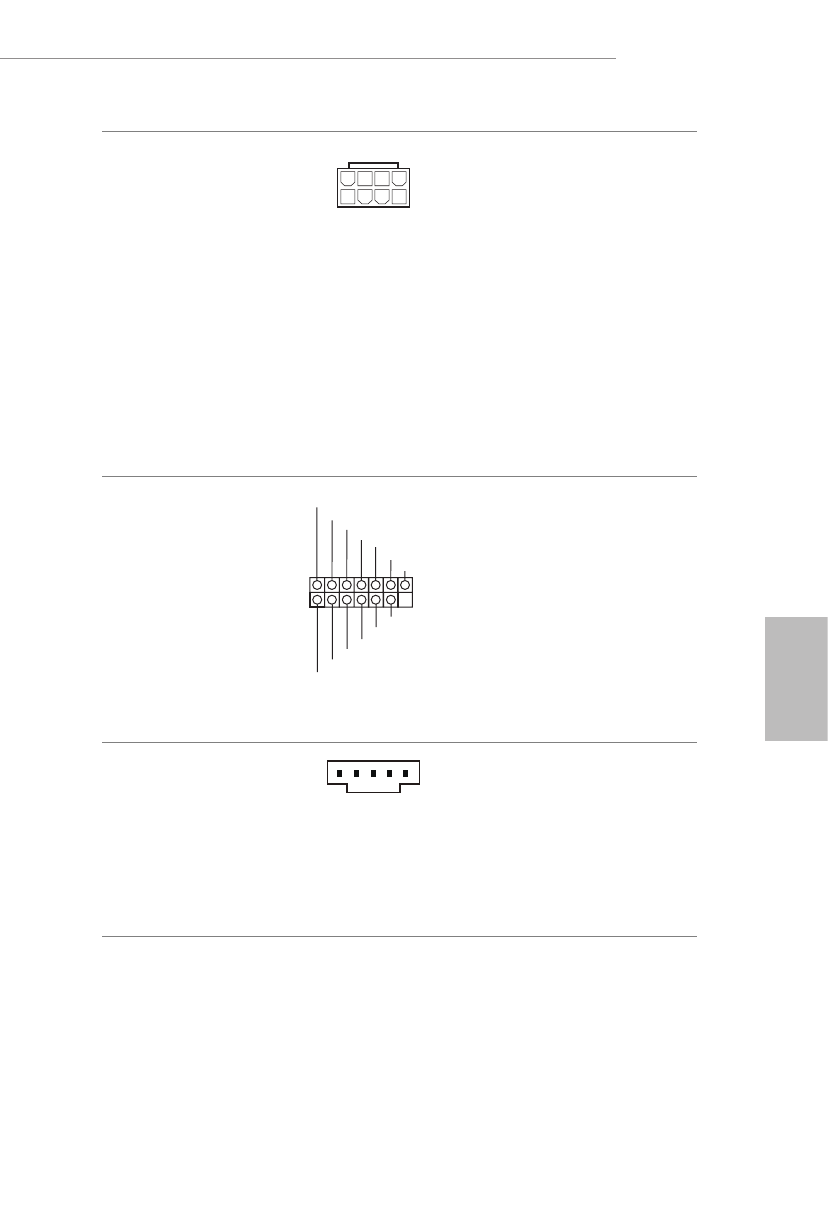

Z690 PG Velocita
Por
tuguês
Conector de alimentação
de 12V ATX
(ATX12V1 de 8 pinos)
(ver p.1, N.º 1)
(ATX12V2 de 8 pinos)
(ver p.1, N.º 2)
Esta placa-mãe inclui dois
conectores de alimentação de
12V ATX de 8 pinos. Para utilizar
uma fonte de alimentação ATX
de 4 pinos, introduza-a no Pino 1
e Pino 5.
*A conexão a um cabo 8-pin ATX
12V para ATX12V2 é opcional.
*Aviso: Certifique-se que o cabo
de força conectado é para o CPU
e não para a placa gráfica. Não
ligue o cabo de força PCIe a este
conector.
Plataforma SPI TPM
(SPI_TPM_J1 de 13 pinos)
(ver p.1, N.º 24)
Este conector suporta um sistema
com SPI Módulo de Plataforma
Confiável (TPM), que pode
armazenar com segurança chaves,
certificados digitais, senhas e
dados. Um sistema TPM também
ajuda a melhorar a segurança
de rede, a proteger identidades
digitais e a garantir a integridade
da plataforma.
Conector Thunderbolt
AIC
(TB1 de 5 pinos)
(ver p.1, N.º 28)
Por favor, conecte uma placa
adicional Thunderbolt™ (AIC) a
este conector Thunderbolt AIC
através do cabo GPIO.
* Por favor, instale o cartão
Thunderbolt™ AIC para PCIE3
(slot padrão).
4 1
8 5
1
SPI_DQ3
SPI_PWR
SPI_DQ2
SPI_CS0
Dummy
CLK
SPI_MISO
SPI_MOSI
GND
SPI_TPM_CS#
RST#
RSMRST#
TPM_PIRQ
1
