182

日本語

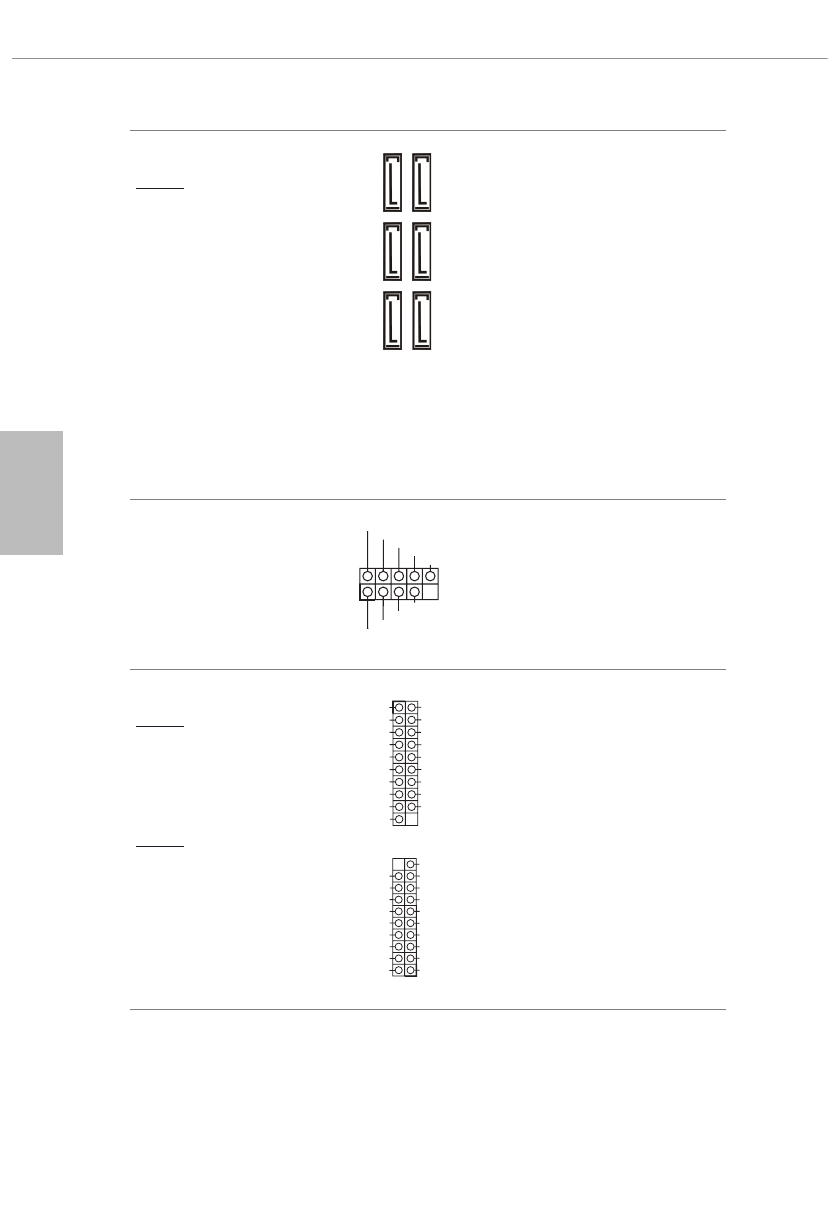

シリアル ATA3 コネクタ

直角：

（SATA3_0:

p.1、No. 19 参照）（上側）

（SATA3_1:

p.1、No. 19 参照）（下側）

（SATA3_2:

p.1、No. 18 参照）（上側）

（SATA3_3:

p.1、No. 18 参照）（下側）

（SATA3_4:

p.1、No. 17 参照）（上側）

（SATA3_5:

p.1、No. 17 参照）（下側）

これら 6 つの SATA3 コネクター

は、最高 6.0 Gb/s のデータ転送
速度で内部ストレージデバイス
用の SATA データケーブルをサ
ポートします。

USB 2.0 ヘッダー

（9 ピン USB_3_4）
（p.1、No. 25 参照）

このマザーボードには 1 つの

ヘッダーが装備されています。

この USB 2.0 ヘッダーは 2 つの

ポートをサポートできます。

USB 3.2 Gen1 ヘッダー
直角：

（19 ピン USB3_9_10）
（p.1、No. 16 参照）

垂直：

（19 ピン USB3_7_8）
（p.1、No. 13 参照）

このマザーボードには 2 つの

ヘッダーが装備されています。
各 USB 3.2 Gen1 ヘッダーは、
2 つのポートをサポートできます。

SA

TA3_2

SA

TA3_3

SA

TA3_4

SA

TA3_5

SA

TA3_0

SA

TA3_1

DUMMY

GND

GND

P+

P-

USB_PWR

P+

P-

USB_PWR

1

1

I n t A _ P B _ D +

D u m m y

I n t A _ P B _ D -

G N D

I n t A _ P B _ S S T X +

G N D

I n t A _ P B _ S S T X -

I n t A _ P B _ S S R X +

I n t A _ P B _ S S R X -

V b u s

V b u s

V b u s

I n t A _ PA _ S S R X -

I n t A _ PA _ S S R X +

G N D

I n t A _ PA _ S S T X -

I n t A _ PA _ S S T X +

G N D

I n t A _ PA _ D -

I n t A _ PA _ D +

1

IntA_PB_D+

Dummy

IntA_PB_D-

GND

IntA_PB_SSTX+

GND

IntA_PB_SSTX-

IntA_PB_SSRX+

IntA_PB_SSRX-

Vbus

V

Vbus

V

IntA_PA_SSRX-

IntA_PA_SSRX+

GND

IntA_PA_SSTX-

IntA_PA_SSTX+

GND

IntA_PA_D-

IntA_PA_D+
