184
日本語

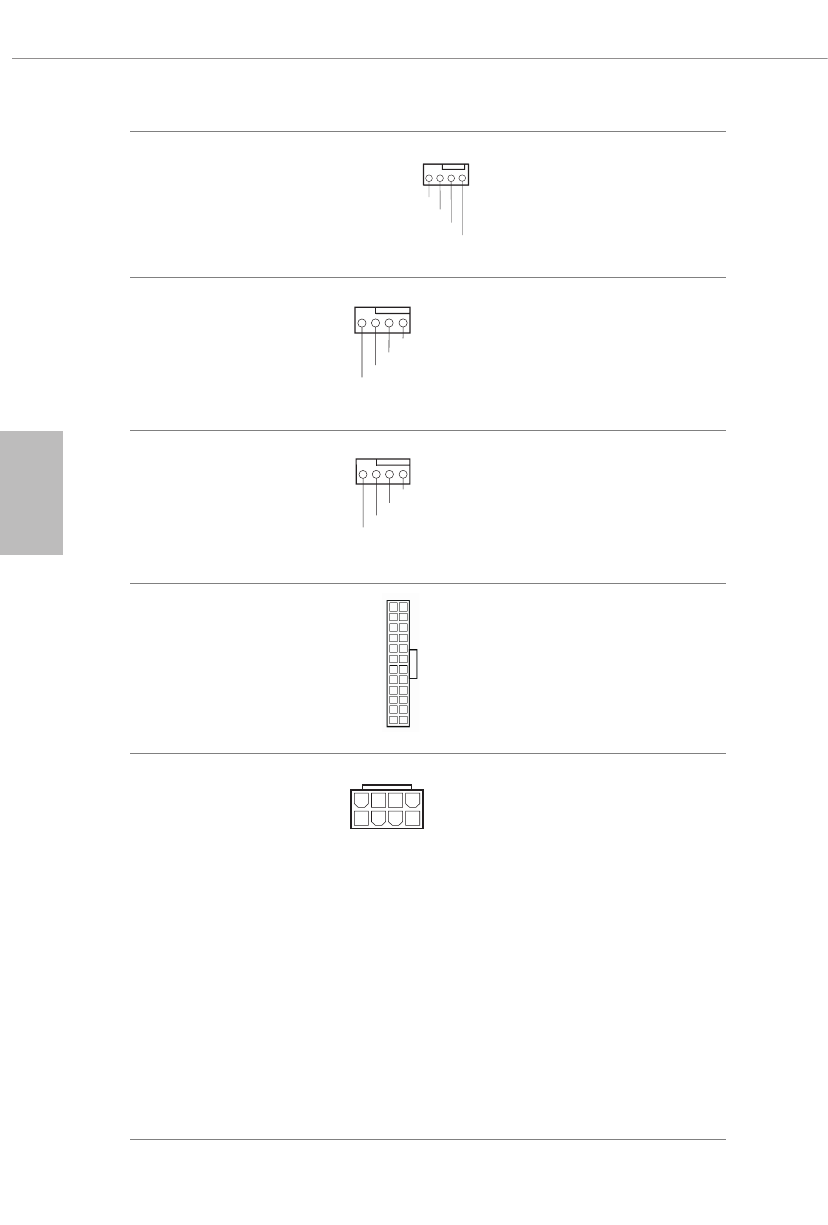

VRM ファンコネクタ
(4 ピン VRM_FAN1)
（p.1、No. 6 参照）
このマザーボードは、
4 ピン VRM
ファンコネクタを装備しています。
3 ピン VRM ファンを接続する場
合は、
ピン 1 ～ 3 に接続してくだ
さい。
CPU ファンコネクタ
（4 ピン CPU_FAN1）
（p.1、No. 4 参照）
このマザーボードは 4 ピン CPU
ファン（静音ファン）コネクタが装
備されています。3 ピンの CPU
ファンを接続する場合には、
ピン
1-3 に接続してください。
CPU/ ウォーターポンプフ
ァンコネクタ
（4 ピン CPU_FAN2/WP）
（p.1、No. 5 参照）
このマザーボードは 4 ピン水冷
却 CPU ファンコネクタが装備さ
れています。3 ピンの CPU 水冷
却ファンを接続する場合には、
ピン 1-3 に接続してください。
ATX 電源コネクタ
（24 ピン ATXPWR1）
（p.1、No. 12 参照）
このマザーボードは 24 ピン
ATX 電源コネクタが装備されて
います。20 ピンの ATX 電源を使
用するには、ピン 1 と 13 に合わ
せて接続してください。
ATX 12V 電源コネクタ
（8 ピン ATX12V1）
（p.1、No. 1 参照）
（8 ピン ATX12V2）
（p.1、No. 2 参照）
このマザーボードには、2 個の
8 ピン ATX 12V 電源コネクタ
が装備されています。4 ピンの
ATX 電源を使用するには、ピン
1 と 5 に合わせて接続してくだ
さい。
*ATX12V2 への ATX 12V 8 ピン
ケーブルの接続はオプションで
す。
* 警告：接続されている電源
ケーブルが、グラフィックスカー
ド用ではなく、CPU 用であるこ
とを確認してください。PCIe 電
源ケーブルをこのコネクターに
接続しないでください。
CPU_F
FAN_VOLTAGE
GND
AN_SPEED
FAN_SPEED_CONTROL
4 3 2 1
CPU_F
+12V
GND
AN_SPEED
FAN_SPEED_CONTROL
4 3 2 1
GND
+12V
FAN_SPEED
FAN_SPEED_CONTROL
4 3 2 1
12
1
24
13
4 1
8 5
