156

Polsk

i

Polsk
i

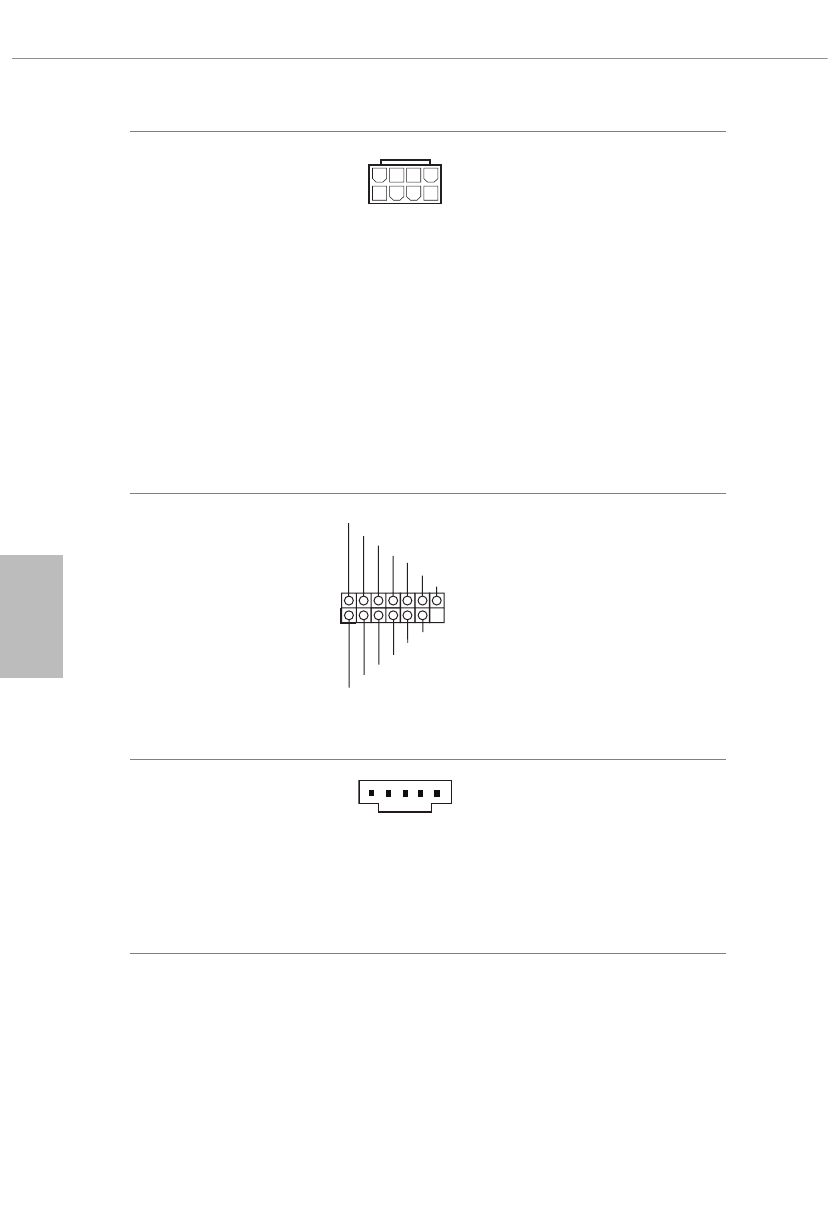

Złącza zasilania ATX 12V
(8-pinowe ATX12V1)
(sprawdź s.1, Nr 1)
(8-pinowe ATX12V2)
(sprawdź s.1, Nr 2)

Ta płyta główna udostępnia dwa
8-pinowe złącza zasilania ATX
12V. W celu użycia 4-pinowego
zasilacza ATX, należy podłączyć
je wzdłuż pinu 1 i pinu 5.
*Podłączenie 8-pinowego kabla
ATX 12V do ATX12V2 jest
opcjonalne.

*Ostrzeżenie: Upewnij się, że
podłączony kabel zasilający jest
przeznaczony do CPU, a nie do
karty graficznej. Nie podłączaj
do tego złącza kabla zasilającego
PCIe.

Złącze główkowe SPI TPM
(13-pinowe SPI_TPM_J1)
(sprawdź s.1, Nr 24)

To złącze obsługuje system SPI
Trusted Platform Module (TPM),
który może bezpiecznie
przechowywać klucze, certyfikaty
cyfrowe, hasła i dane. System TPM
pomaga także w zwiększeniu
zabezpieczenia sieci, ochronie
cyfrowych danych osobowych i
zapewnieniu integralności
platformy.

Złącze Thunderbolt AIC
(5-pinowe TB1)
(sprawdź s.1, Nr 28)

Podłącz dodatkową kartę
Thunderbolt™ (AIC) do złącza
Thunderbolt AIC przez kabel
GPIO.
* Należy zainstalować kartę
Thunderbolt™ AIC do PCIE3
(gniazdo domyślne).

4                            1

8                            5

1

SPI_DQ3

SPI_PWR

SPI_DQ2

SPI_CS0

Dummy

CLK

SPI_MISO

SPI_MOSI

GND

SPI_TPM_CS#

RST#

RSMRST#

TPM_PIRQ

1
