124
Ру
сский

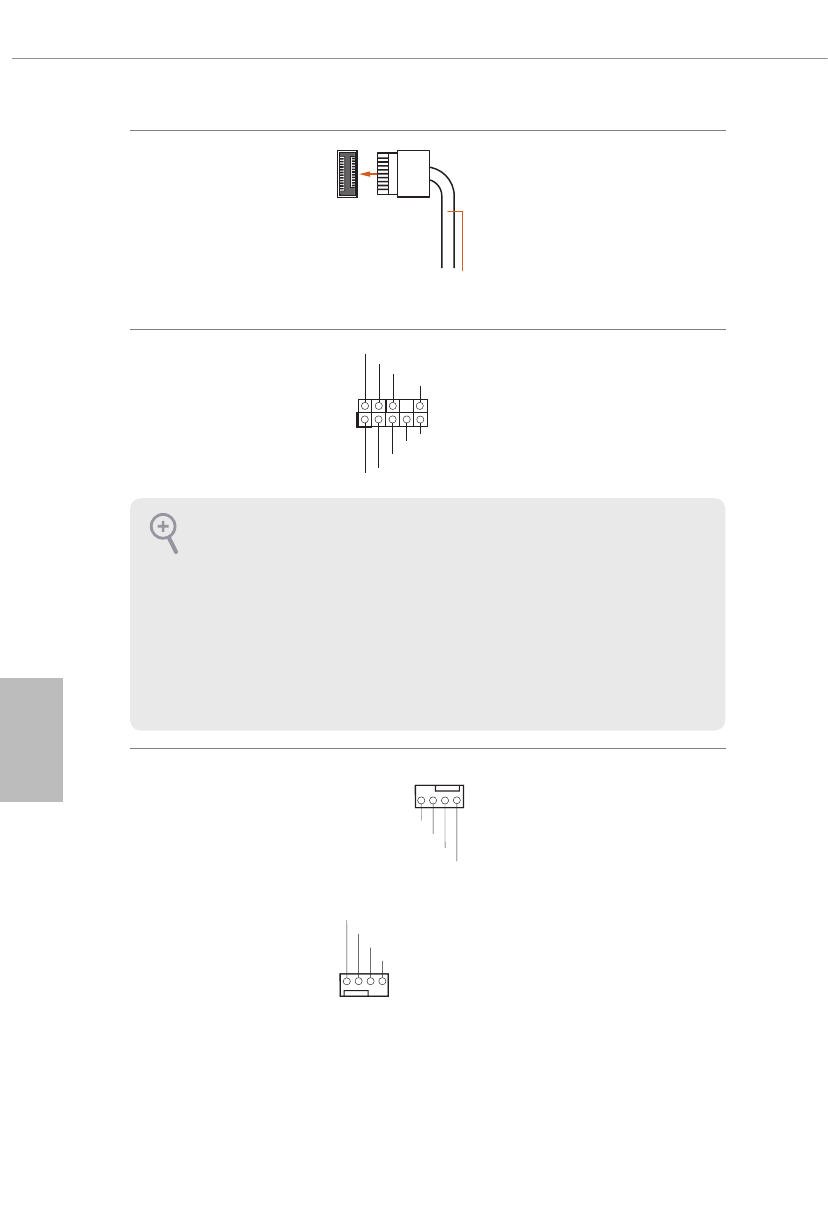

Колодка для порта
USB 3.2 Gen2x2 Type C
на передней панели
(20-контактная,
F_USB32_TC_1)
(см. стр. 1, № 14)
На материнской плате
предусмотрена одна колодка
для порта USB 3.2 Gen2x2
Type C на передней панели.
Эта колодка используется для
подключения модуля USB 3.2
Gen2x2 с дополнительными
портами USB 3.2 Gen2x2.
Аудиоколодка передней
панели
(9-контактов,
HD_AUDIO1)
(см. стр. 1, № 31)
Эта колодка предназначена для
подключения аудиоустройств к
передней аудиопанели.
Разъемы для вентилятора
или помпы водяного
охлаждения корпуса
(4-контактный
CHA_FAN1/WP)
(см. стр. 1, № 32)
(4-контактный
CHA_FAN2/WP)
(см. стр. 1, № 26)
(4-контактный
CHA_FAN3/WP)
(см. стр. 1, № 15)
(4-контактный
CHA_FAN4/WP)
(см. стр. 1, № 27)
(4-контактный
CHA_FAN5/WP)
(см. стр. 1, № 23)
Данная системная плата
оснащена пятью 4-контактными
разъемами вентиляторов для
системы водяного охлаждения
корпуса. 3-контактную систему
водяного охлаждения корпуса
следует подключать к контактам
1-3.
1. Аудиосистема высокого разрешения поддерживает функцию распознавания разъема,
но для е правильной работы необходимо, чтобы провод панели корпуса поддерживал
передачу сигналов HDA. Инструкции по установке системы см. в этом руководстве и
руководстве на корпус.
2. При использовании аудиопанели AC’97 подключите ее к аудиоколодке передней панели,
как указано далее:
A. Подключите Mic_IN (MIC) к MIC2_L.
B. Подключите Audio_R (RIN) к OUT2_R, Audio_L (LIN) к OUT2_L.
C. Подключите провод заземления (GND) к контакту заземления (GND).
D. Контакты MIC_RET и OUT_RET используются только для аудиопанели высокого
разрешения. При использовании аудиопанели AC’97 их подключать не нужно.
E. Чтобы активировать передний микрофон, перейдите на вкладку FrontMic панели
управления Realtek и отрегулируйте параметр Recording Volume (Громкость записи).
USB Type-C Cable
J _ S E N S E
O U T 2 _ L
1
M I C _ R E T
P R E S E N C E #
G N D
O U T 2 _ R
M I C 2 _ R
M I C 2 _ L
O U T _ R E T
GN D
FAN_VOLTAGE
CHA_FAN_SPEED
FAN_SPEED_CONTRO L
4 3 2 1
GN D
FAN_SPEED
FAN_SPEED_CONTRO L
FAN_VOLTAGE
1 2 3 4
