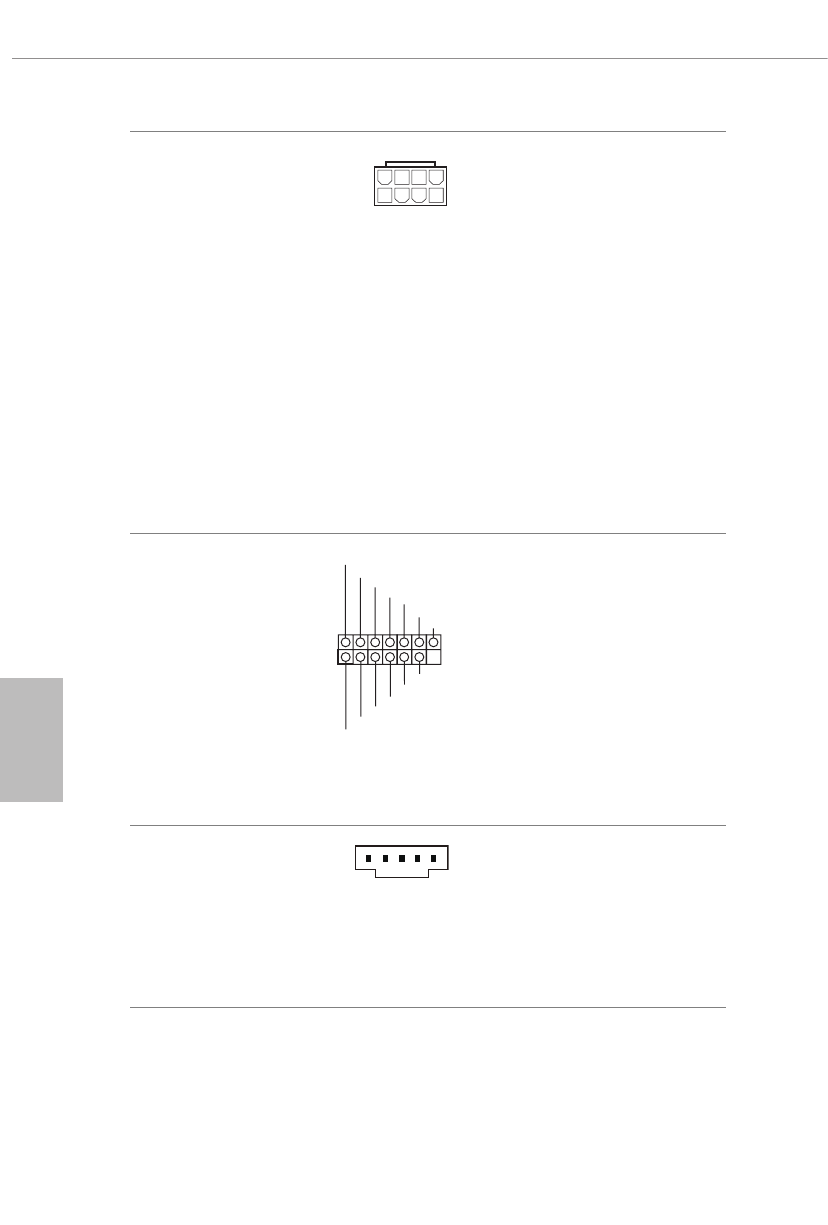

Разъем питания АТХ 12 В
(8-контактов, ATX12V1)
(см. стр. 1, № 1)
(8-контактов, ATX12V2)
(см. стр. 1, № 2)

Эта материнская плата
снабжена двумя 8-контактными
разъемами питания АТХ 12 В.
Чтобы использовать
4-контактный разъем питания
ATX, подключите его вдоль
контакта 1 и контакта 5.
*Подключение 8-контактным
кабелем ATX 12V к
разъему ATX12V2 является
необязательным.

*Внимание! Убедитесь, что

подключенный кабель питания

предназначен для ЦП, а не для

видеокарты. Не подключайте

кабель питания PCIe к этому

разъему.

Колодка SPI ТРМ
(13-контактная, SPI_
TPM_J1)
(см. стр. 1, № 24)

Этот разъем обеспечивает
поддержку системы SPI Trusted
Platform Module (TPM), которая
способна обеспечить надежное
хранение ключей, цифровых
сертификатов, паролей и
данных. Система ТРМ также
повышает уровень сетевой
безопасности, защищает
цифровые идентификаторы
и обеспечивает целостность
платформы.

Разъем Thunderbolt AIC
(5-контактов, TB1)
(см. стр. 1, № 28)

Подключите плату расширения
(AIC) Thunderbolt™ к разъему
Thunderbolt AIC с помощью
интерфейсного GPIO-кабеля.
*Установите расширительную
плату Thunderbolt™ в слот PCIE3
(слот по умолчанию).

4                            1

8                            5

1

SPI_DQ3

SPI_PWR

SPI_DQ2

SPI_CS0

Dummy

CLK

SPI_MISO

SPI_MOSI

GND

SPI_TPM_CS#

RST#

RSMRST#

TPM_PIRQ

1
