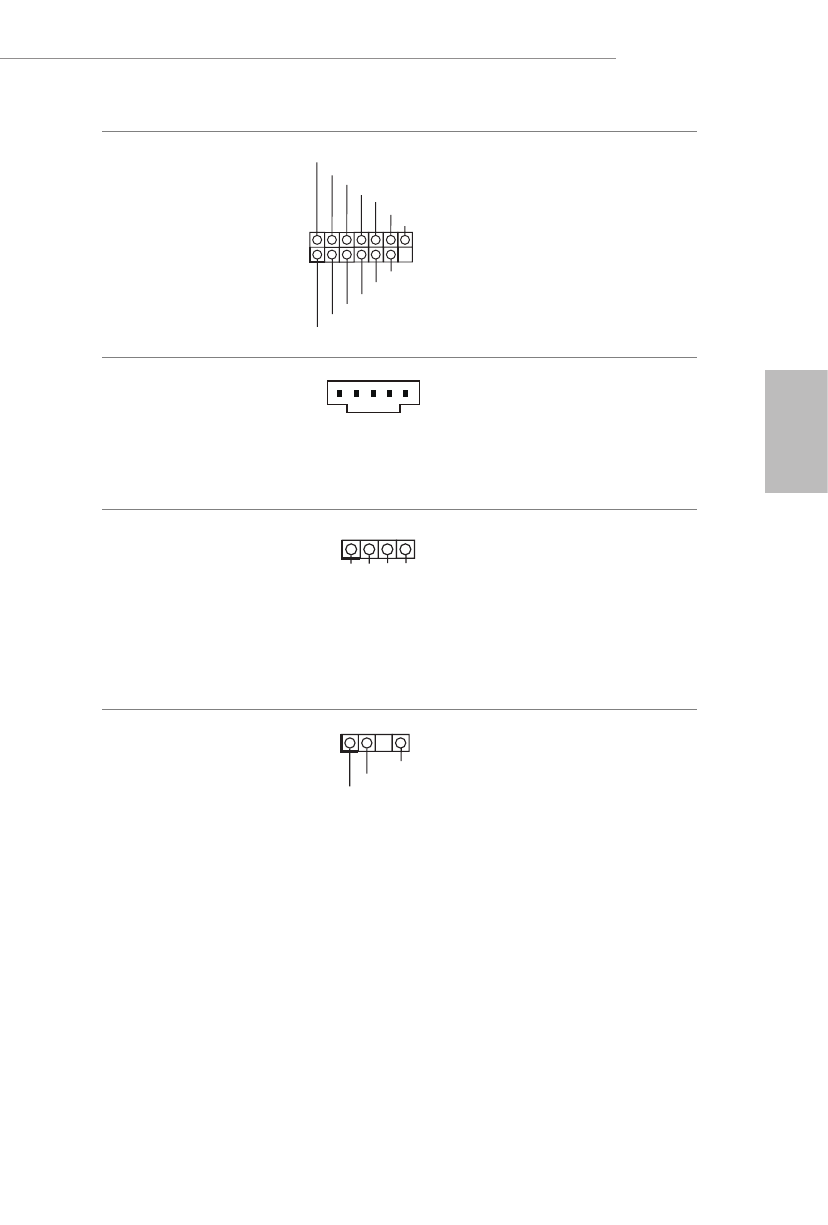

SPI TPM 接脚
（13 针 SPI_TPM_J1）
（见第 1 页，第 24 个）
此接口支持 SPI Trusted Platform
Module（信任平台模块，TPM）
系统，可以安全地存储密钥、
数字证书、密码和数据。TPM
系统也可以帮助增强网络安全，
保护数字身份和确保平台完整
性。
Thunderbolt AIC 接口
（5 针 TB1）
（见第 1 页，第 28 个）
请利用 GPIO 线将 Thunderbolt
™
扩展卡 (AIC) 连接到
Thunderbolt AIC 接口。
* 请将 Thunderbolt
™
AIC 卡安装
到 PCIE3（默认插槽）。
RGB LED 接脚
（4 针 RGB_LED1）
（见第 1 页，第 29 个）
此 RGB 接脚用于连接 RGB LED
延长线，可让用户选择不同的
LED 灯光效果。
注意：RGB LED 线安装方向切
勿错误，否则，线缆会损坏。
* 请参考第 52 页了解这个接脚
的详情。
可寻址 LED 接脚
（3 针 ADDR_LED1）
（见第 1 页，第 8 个）
（3 针 ADDR_LED2）
（见第 1 页，第 9 个）
（3 针 ADDR_LED3）
（见第 1 页，第 30 个）
此接脚用于连接可寻址 LED
延长线，可让用户选择不同的
LED 灯光效果。
注意：必须以正确的方向安装
可寻址 LED 线，否则会损坏线
缆。
* 请参考第 53 页了解这个接脚
的详情。
1
SPI_DQ3
SPI_PWR
SPI_DQ2
SPI_CS0
Dummy
CLK
SPI_MISO
SPI_MOSI
GND
SPI_TPM_CS#
RST#
RSMRST#
TPM_PIRQ
1
+12V G R B
1
VOUT
DO_ADDR
GND
1
