81

Z690 PG Velocita

Fr

ançais

Français

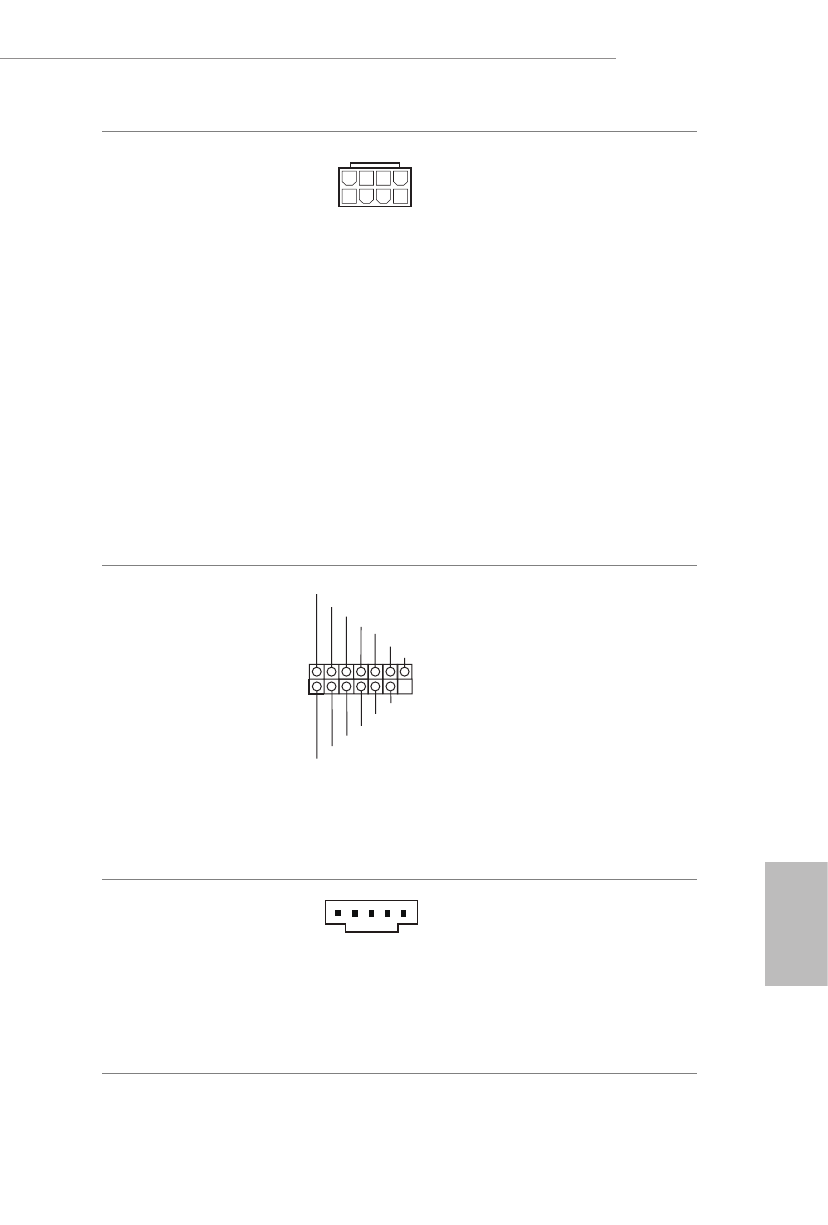

Connecteur d’alimentation
ATX 12V
(ATX12V1 à 8 broches)
(voir p.1, No. 1)
(ATX12V2 à 8 broches)
(voir p.1, No. 2)

Cette carte mère est dotée de
deux connecteurs d’alimentation
ATX 12V à 8 broches. Pour
utiliser une alimentation ATX à
4 broches, veuillez effectuer les
branchements sur la Broche 1 et
la Broche 5.
* Le branchement d'un câble ATX
12V à 8 broches à ATX12V2 est
optionnel.

*Avertissement : Veuillez vérifier
que le câble d'alimentation
connecté est pour l'unité
centrale et non pour la carte
graphique. Ne branchez pas le
câble d'alimentation PCIe sur ce
connecteur.

Embase SPI TPM
(SPI_TPM_J1 à 13 broches)
(voir p.1, No. 24)

Ce connecteur prend en charge
un module SPI TPM (Trusted
Platform Module – Module de
plateforme sécurisée), qui permet
de sauvegarder clés, certificats
numériques, mots de passe et
données en toute sécurité. Le
système TPM permet également de
renforcer la sécurité du réseau, de
protéger les identités numériques
et de préserver l’intégrité de la
plateforme.

Connecteur Thunderbolt
AIC
(TB1 à 5 broches)
(voir p.1, No. 28)

Veuillez connecter une carte
d’extension (AIC) Thunderbolt™
au connecteur AIC Thunderbolt
via le câble GPIO.
*Veuillez installer la carte
Thunderbolt™ AIC sur PCIE3
(emplacement par défaut).

4                            1

8                            5

1

SPI_DQ3

SPI_PWR

SPI_DQ2

SPI_CS0

Dummy

CLK

SPI_MISO

SPI_MOSI

GND

SPI_TPM_CS#

RST#

RSMRST#

TPM_PIRQ

1
