195
Z690 PG Velocita
简体中文
简体中文

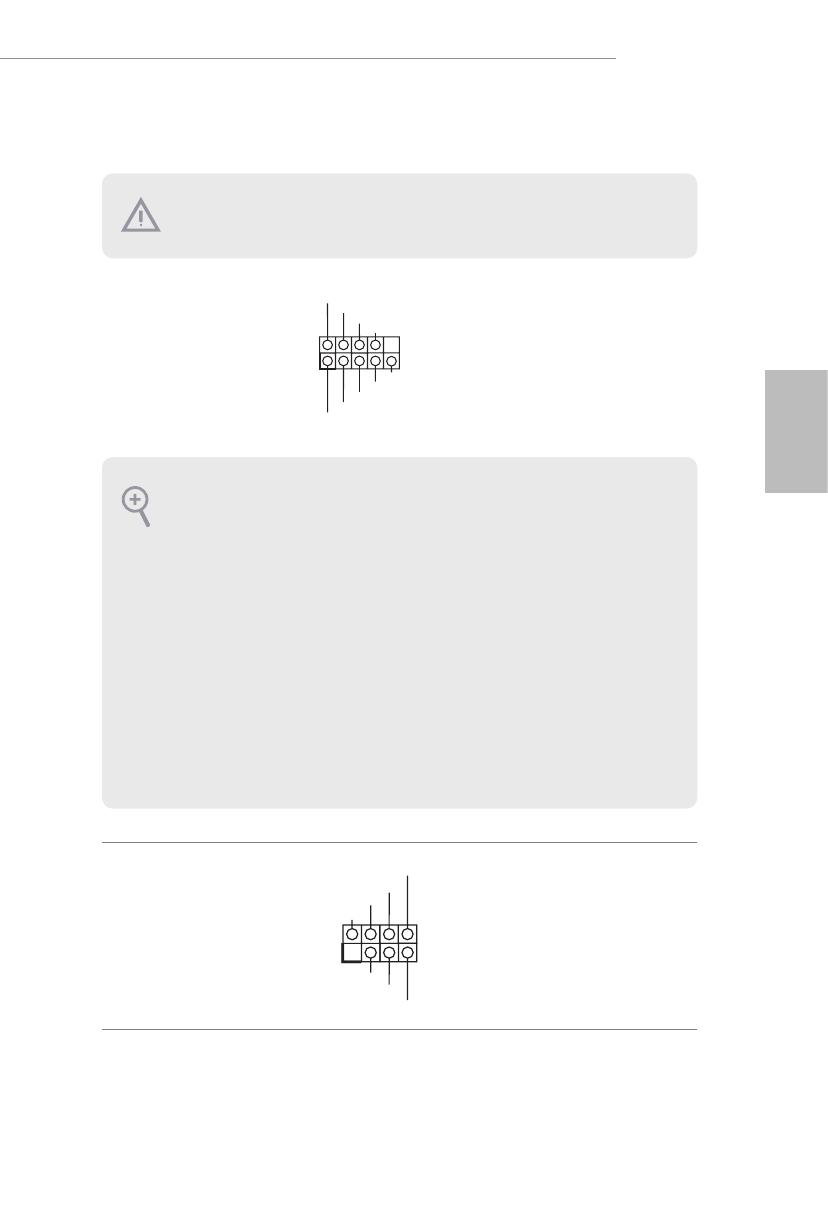

1.3 板载接脚和接口
板载接脚和接口不是跳线。不要将跳线帽装到这些接脚和接口上。将跳线帽装到这
些接脚和接口上将会对主板造成永久性损坏。
系统面板接头
（9 针 PANEL1）
（见第 1 页，第 21 个）
按照下面的针脚分配，将机箱
上的电源按钮、重置按钮和系
统状态指示灯连接到此接脚。
在连接线缆前请记下正负针脚。
电源 LED 和扬声器接脚
（7 针 SPK_PLED1）
（见第 1 页，第 22 个）
请将机箱电源 LED 和机箱扬声
器连接到此接脚。
PWRBTN（电源按钮）：
连接到机箱前面板上的电源按钮。您可以配置使用电源按钮关闭系统的方式。
RESET（重置按钮）：
连接到机箱前面板上的重置按钮。如果计算机死机，无法执行正常重新启动，按重
置按钮重新启动计算机。
PLED（系统电源 LED）：
连接到机箱前面板上的电源状态指示灯。系统操作操作时，此 LED 亮起。系统处在
S1/S3 睡眠状态时，此 LED 闪烁。系统处在 S4 睡眠状态或关机 (S5) 时，此 LED 熄灭。
HDLED（硬盘活动 LED）：
连接到机箱前面板上的硬盘活动 LED 指示灯。硬盘正在读取或写入数据时，此 LED
亮起。
前面板设计根据机箱不同而有所差异。前面板模块主要包括电源按钮、重置按钮、
电源 LED、硬盘活动 LED 指示灯、扬声器等。将机箱前面板模块连接到此接脚时，
确保连线分配和针脚分配正确匹配。
G N D
R E S E T #
P W R B T N #
P L E D -
P L E D +
G N D
H D L E D -
H D L E D +
1
G N D
1
+5V
DUMMY
PLED+
PLED+
PLED-
DUMMY
SPEAKER
