78

Fr

ançais

Français

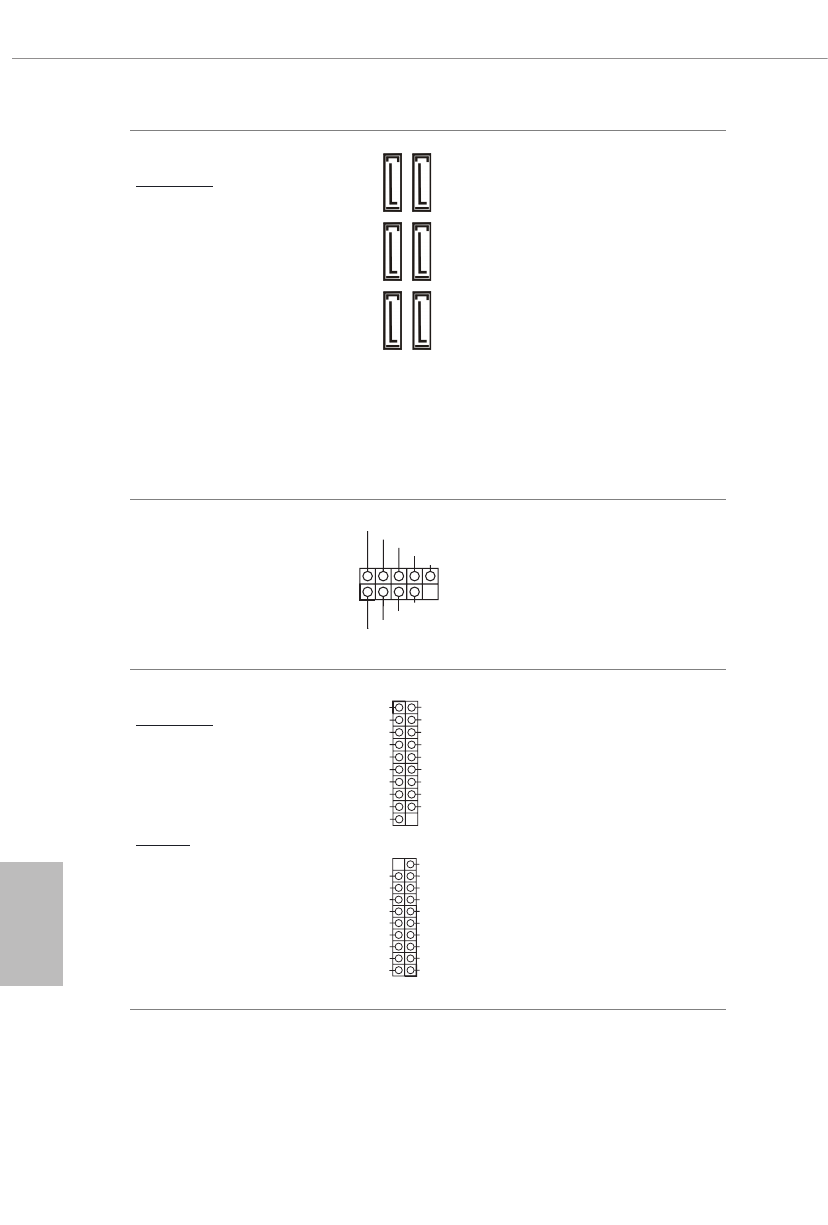

Connecteurs Serial ATA3
Angle droit:
(SATA3_0:
voir p.1, No. 19) (Supérieur)
(SATA3_1:
voir p.1, No. 19) (Inférieur)
(SATA3_2:
voir p.1, No. 18) (Supérieur)
(SATA3_3:
voir p.1, No. 18) (Inférieur)
(SATA3_4:
voir p.1, No. 17) (Supérieur)
(SATA3_5:
voir p.1, No. 17) (Inférieur)

Ces six connecteurs SATA3 sont
compatibles avec les câbles de
données SATA pour les appareils
de stockage internes avec un taux
de transfert maximal de 6,0 Go/s.

Embase USB 2.0
(USB_3_4 à 9 broches)
(voir p.1, No. 25)

Cette carte mère comprend un
connecteur. Cette embase USB 2.0
peut prendre en charge deux ports.

Embases USB 3.2 Gen1
Angle droit:
(USB3_9_10 à 19 broches)
(voir p.1, No. 16)

Vertical:
(USB3_7_8 à 19 broches)
(voir p.1, No. 13)

Cette carte mère comprend deux
connecteurs. Chaque embase
USB 3.2 Gen1 peut prendre en
charge deux ports.

SA

TA3_2

SA

TA3_3

SA

TA3_4

SA

TA3_5

SA

TA3_0

SA

TA3_1

DUMMY

GND

GND

P+

P-

USB_PWR

P+

P-

USB_PWR

1

1

I n t A _ P B _ D +

D u m m y

I n t A _ P B _ D -

G N D

I n t A _ P B _ S S T X +

G N D

I n t A _ P B _ S S T X -

I n t A _ P B _ S S R X +

I n t A _ P B _ S S R X -

V b u s

V b u s

V b u s

I n t A _ PA _ S S R X -

I n t A _ PA _ S S R X +

G N D

I n t A _ PA _ S S T X -

I n t A _ PA _ S S T X +

G N D

I n t A _ PA _ D -

I n t A _ PA _ D +

1

IntA_PB_D+

Dummy

IntA_PB_D-

GND

IntA_PB_SSTX+

GND

IntA_PB_SSTX-

IntA_PB_SSRX+

IntA_PB_SSRX-

Vbus

V

Vbus

V

IntA_PA_SSRX-

IntA_PA_SSRX+

GND

IntA_PA_SSTX-

IntA_PA_SSTX+

GND

IntA_PA_D-

IntA_PA_D+
