96

Italiano

Italiano

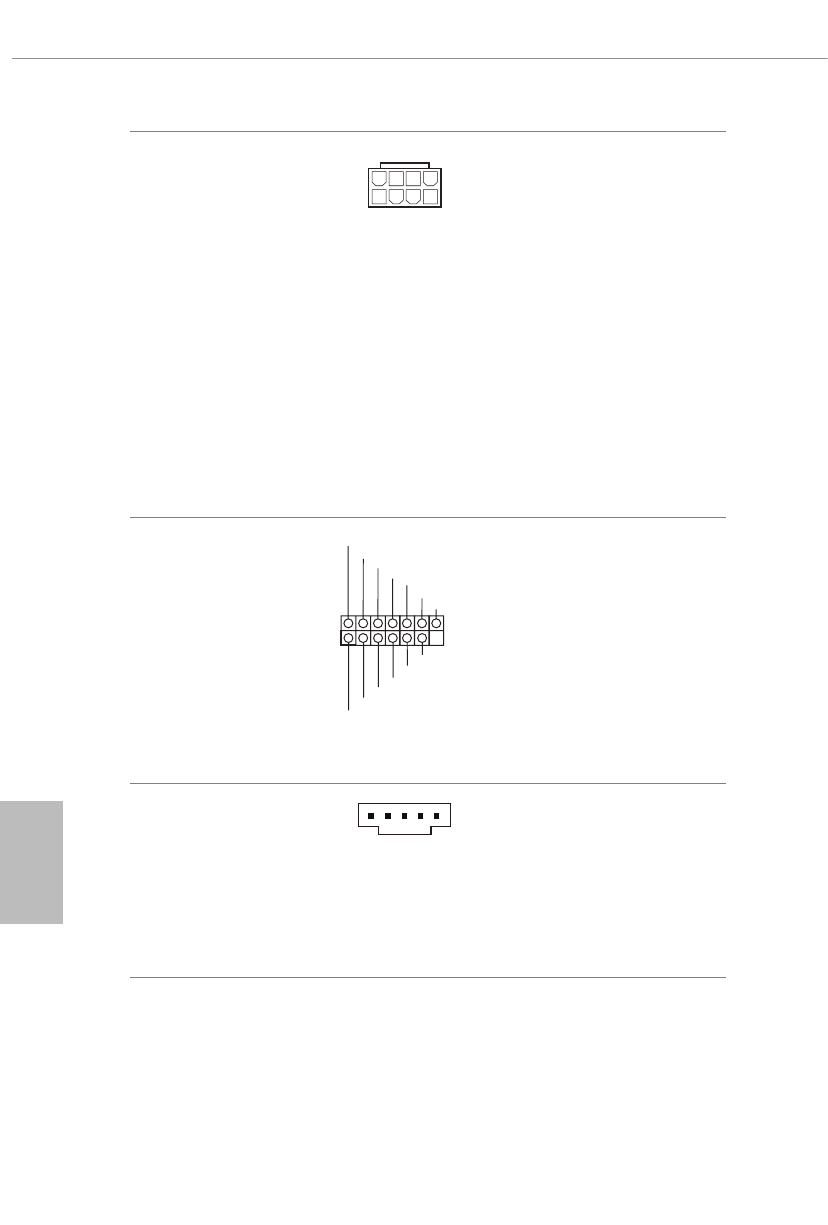

Connettore di alimentazione
ATX da 12 V
(ATX12V1 a 8 pin)
(vedere pag. 1, n. 1)
(ATX12V2 a 8 pin)
(vedere pag. 1, n. 2)

Questa scheda madre è dotata di
due connettori di alimentazione
ATX da 12 V a 8 pin. Per
utilizzare un'alimentazione ATX
a 4 pin, collegarla lungo il pin1 e
il pin 5.
*Il collegamento di un cavo
ATX 12V a 8 pin a ATX12V2 è
opzionale.

*Attenzione: Assicurarsi che il
cavo di alimentazione collegato
sia per la CPU e non la scheda
grafica. Non inserire il cavo di
alimentazione PCIe in questo
connettore.

Connettore SPI TPM
(SPI_TPM_J1 a 13 pin)
(vedere pag. 1, n. 24)

Questo connettore supporta il
sistema SPI Trusted Platform
Module (TPM), che può archiviare
in modo sicuro chiavi, certificati
digitali, password e dati. Un
sistema TPM permette anche di
potenziare la sicurezza della rete,
di proteggere identità digitali
e di garantire l'integrità della
piattaforma.

Connettore Thunderbolt
AIC
(TB1 a 5 pin)
(vedere pag. 1, n. 28)

Collegare una scheda aggiuntiva
Thunderbolt™ (AIC) al connettore
Thunderbolt AIC utilizzando il
cavo GPIO.
*Installare la scheda AIC
Thunderbolt™ su PCIE3 (slot
predefinito).

4                            1

8                            5

1

SPI_DQ3

SPI_PWR

SPI_DQ2

SPI_CS0

Dummy

CLK

SPI_MISO

SPI_MOSI

GND

SPI_TPM_CS#

RST#

RSMRST#

TPM_PIRQ

1
