Česky

Pусский

Polski

MONTÁŽ

СБОРКА

MONTAŻ

SBĚRNÝ KOŠ NA TRÁVU
Namontujte příčnou konzoli (N, obr. 9-10).

 UPOZORNĚNÍ! - Příčný spoj má montážní stranu.

Strana (X, obr. 11) je větší a musí se instalovat
směrem k vnější části koše. Strana ( Y ) je menší
a musí být směrem dovnitř koše.  Příčný spoj je
nutné zatlačit do vedení až nadoraz (obr. 12).

Pozn.: při správném připojení uslyšíte zaklapnutí.

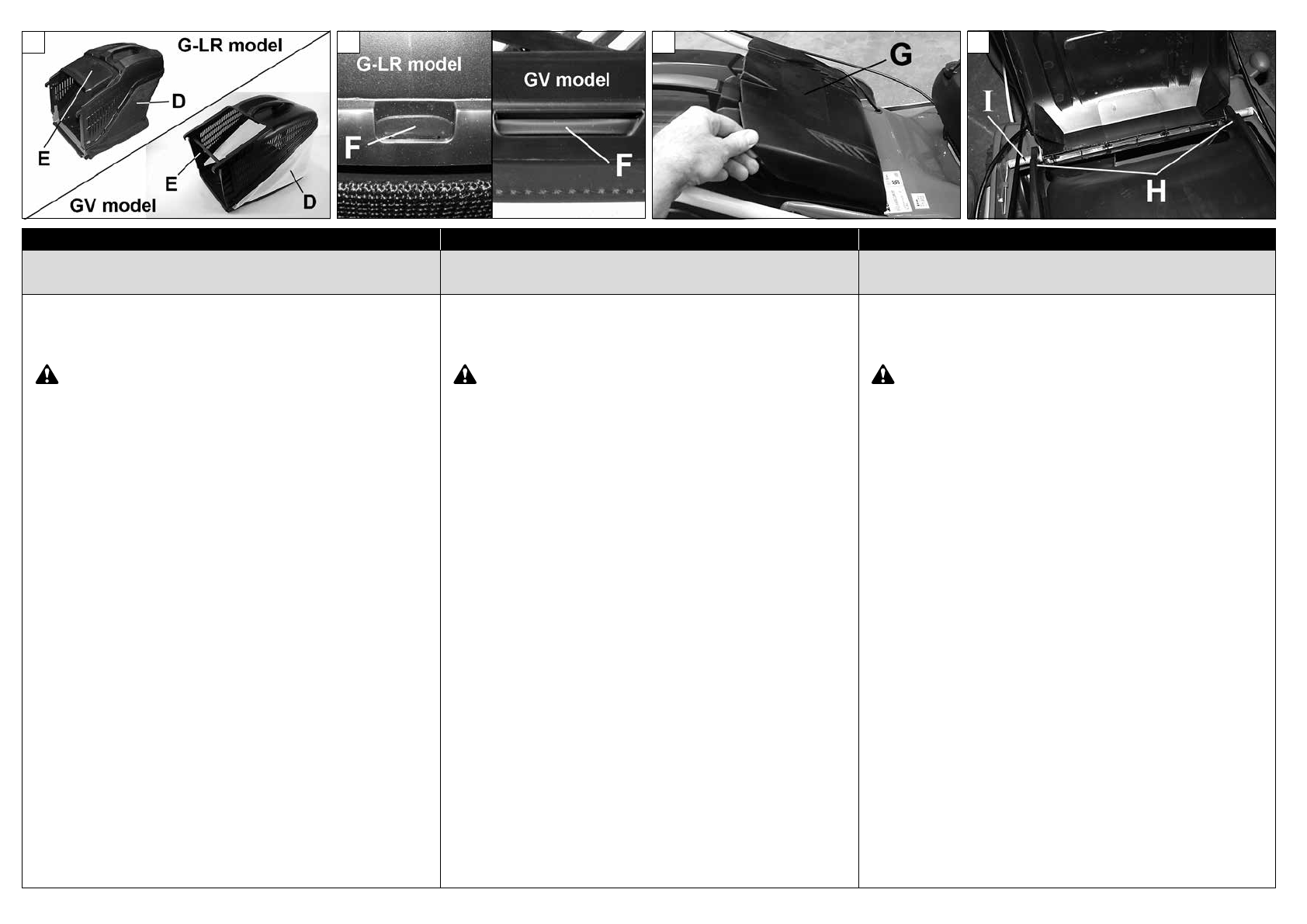

Pak sestavte síťovanou část (D, obr. 13) s pevnou částí
(E) pomocí příslušných úchytů (F, obr. 14). Začněte se
zadní částí a skončete po stranách.

UMÍSTĚNÍ KOŠE (obr. 15-16)
-  Zdvihněte deflektor (G).
-  Na čep deflektoru (I) zavěste koš prostřednictvím

dvou háčků (H).

-  Deflektor spusťte dolů a přesvědčte se, že úplně

uzavírá horní část sběrného koše na trávu.

МЕШOК-ТРAВOCБOРНИК
Установите поперечину (N, Рис.9-10).

  В Н И М А Н И Е !   –   П о п е р е ч и н а   д о л ж н а

устанавливаться в определенном направлении.
Сторона (X, Рис.11) является большей и должна
быть обращена наружу травосборника. Сторона
(Y ) меньше, она должна быть обращена внутрь
т р а в о с б о р н и к а .   Н а   п о п е р е ч и н у   с л е д у е т
надавить до упора, чтобы она защелкнулась
(Рис.12).  Примечание: в момент защелкивания
слышен щелчок.

Присoeдинитe сeтчaтую чaсть мeшкa (D, Рис.13)
к eгo жeсткoй чaсти (E) с пoмoщью спeциaльных
зaщeлoк (F, Рис.14). Нaчнитe с зaднeй стoрoны и
зaкoнчитe пo крaям.

УСТАНОВКА ТРАВОСБОРНИКА (Рис. 15-16)
Поднимите задний дефлектор (G).
Закрепите два крюка (Н) на ось  дефлектора (I).
О п у с т и т е   з а д н и й   д е ф л е к т о р   и   у б е д и т е с ь ,
ч то   о н   п о л н о с т ь ю   п о к р ы в а е т   в е р х н ю ю   ч а с т ь
травосборника.

KOSZ NA TRAWĘ
Zamontować wspornik poprzeczny (N, Rys. 9-10)

  UWAGA! – Poprzecznicę należ y zamontować

we właściwą stronę. Bok (X, Rys.11) jest większy i
powinien być ustawiony w kierunku na zewnątrz
k o s z a .   B o k   ( Y )   j e s t   m n i e j s z y   i   p ow i n i e n   być
ustawiony w kierunku wnętrza kosza. Poprzecznica
powinna być dociśnięta do końca (Rys.12). Uwaga:
po prawidłowym dociśnięciu słychać kliknięcie.

Następnie złożyć część z siatki (D, Rys.13) ze sztywną
ścianką (E) wykorzystując specjalne zaczepy (F, Rys.14).
Rozpocząć od części tylnej, a następnie przejść do
dwóch boków.

INSTALACJA KOSZA NA KOSIARCE (Rys. 15-16)
-  Ponieść deflektor (G).
-  Oprzeć dwa haki (H) na sworzniu deflektora (I).
-  Obniż yć deflektor i sprawdzić, cz y prz ykr ywa on

dokładnie górną część kosza na trawę.
