MONTAGEM

ΕΥΝΑΡΜΟΛΟΓΗΣΗ

MONTAJ

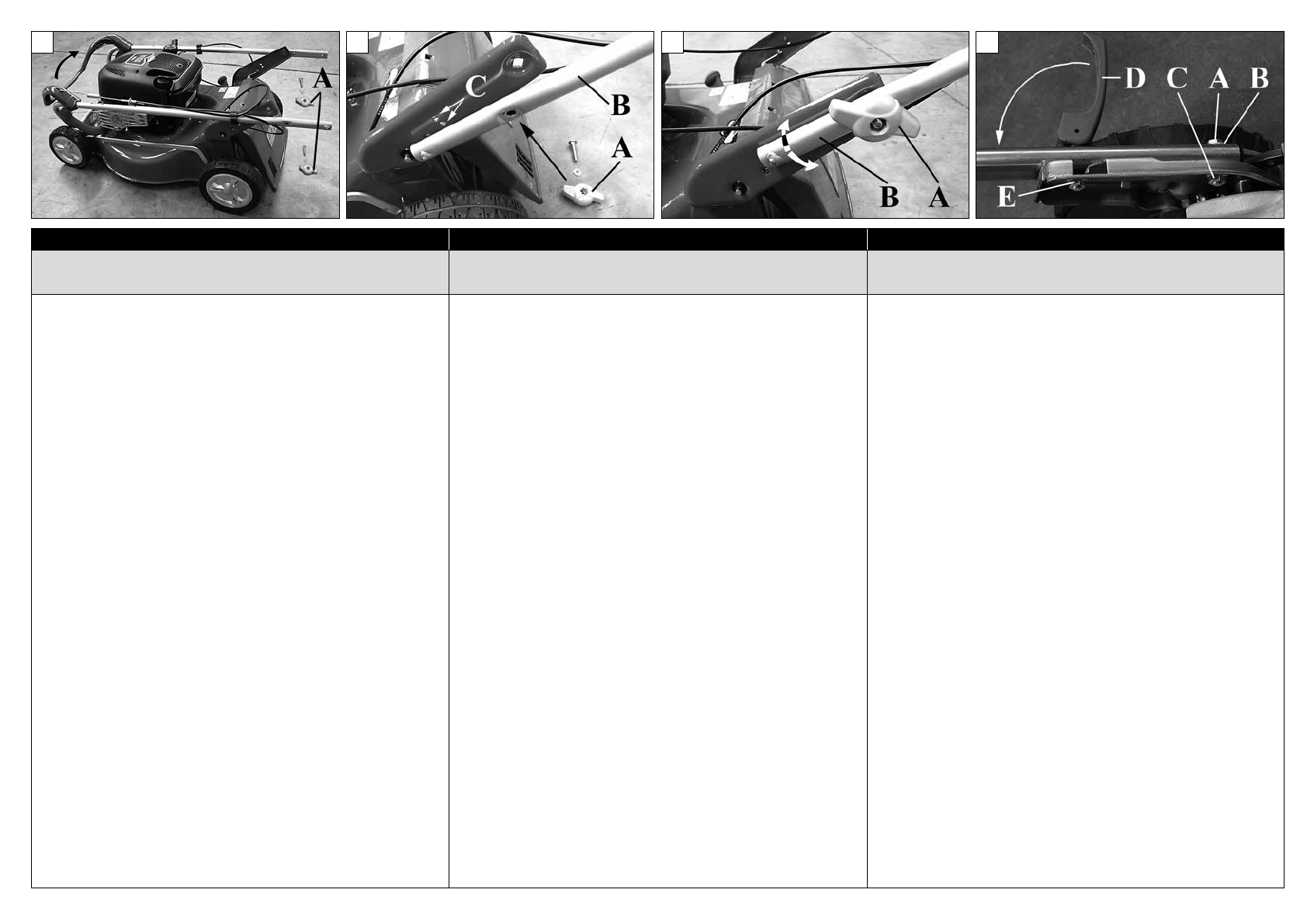

MONTAGEM DO GUIADOR ALLROAD PLUS 4 (Fig. 1-2-3)
Elevar o guiador como mostra a Fig. 1. Apertar os botões
(A, Fig. 3) depois de ter posicionado o guiador (B) e decidido
a altura do mesmo, escolhendo uma das dois posições
(C, Fig. 2).

ALTURA DO PUNHO (Fig. 3)
Desenrosque os botões (A) e levante ou abaixe o punho (B).

MONTAGEM DO PUNHO ALLROAD EXA 4 (Fig.4-5-6)
Fixe o punho inferior ao chassis com os parafusos (A, Fig.4),
as anilhas (B) e as porcas (C). De seguida, monte as pegas (D)
com as porcas (E). Por fim, rode as pegas (D, Fig.4-5) para
apertar o punho. O aperto maior ou menor das porcas (E)
altera a força do bloqueio. É possível libertar o punho do
chassis para poder rodá-lo e facilitar o transpor te e a
armazenagem (Fig.7).
Em seguida, fixe a parte superior do punho, montando as
duas semi-conchas do supor te (F, Fig.6) com os quatro
parafusos (G) e as quatro porcas (H). Monte o parafuso (L), a
anilha (M) e a alavanca (N). Rodando a alavanca (N) para
afrouxar o aperto, é possível regular o punho em altura;
além disso, é possível rodar a parte superior do punho para
facilitar o transporte e a armazenagem (Fig.7).

MONTAGEM DO PAINEL (Fig.8)
Monte o painel (L) e fixe - o com os dois parafusos (M)
(apenas nos modelos que o possuam).

∆ √ ¶ √ £ ∂ ∆ ∏ ™ ∏   ∆ π ª √ ¡ π √ À   A L L R O A D   P L U S   4
(∂ÈÎ. 1-2-3)

™ËÎÒÛÙ  ÙÔ  ÙÈÌÓÈ  ̂̃  ‰Â›ˉÓÂÈ  Ë  ∂ÈÎ.  1.  ™Ê›ÍÙ  Ù∙
ÌÔÏ∙ (∞, ∂ÈÎ. 3) ∙ÊÔ‡ ÙÔÔıÂÙ‹ÛÂÙ ÙÔ ÙÈÌÓÈ (µ) Î∙È
∙ÔÊ∙Û›ÛÂÙ ÁÈ∙ ÙÔ ‡„Ỗ ÙÔ˘, ÂÈϤÁÔÓÙ∙̃ Ì›∙ ∙ ÙÈ̃
ÙÚÂÈ̃ ı¤ÛÂÈ̃ (C, ∂ÈÎ. 2).

YæO™ TOY TIMONIOY (∂ÈÎ. 3)

•ÂßȉÒÛÙ  Ùoũ  ÌoˉÏo‡̃  (A)  Î∙È  ÛËÎÒÛÙ  ‹  Î∙Ù‚¿ÛÙ
ÙÔ ÙÈÌÓÈ (B).

ΤΟΠΟΘΕΤΗΣΗ ΤΙΜΟΝΙΟΥ ALLROAD EXA 4 (Εικ. 4-5-6)

Στερεώστε το κάτω τμήμα του τιμονιού στο πλαίσιο με τις

βίδες (A, εικ. 4), τις ροδέλες (B) και τα παξιμάδια (C). Στη

συνέχεια, τοποθετήστε τις λαβές (D) με τα παξιμάδια (E).

Τέλος, περιστρέψτε τις λαβές (D, εικ. 4-5), για να σφίξετε το

τιμόνι. Εάν σφίξετε περισσότερο ή λιγότερο τα παξιμάδια (E),

αλλάζει η δύναμη ασφάλισης. Μπορείτε να αφαιρέσετε το

τιμόνι από το πλαίσιο, για να το περισ τρέψετε και να

διευκολυνθεί η μεταφορά και η αποθήκευση (εικ. 7).

Στη συνέχεια, σ τερεώσ τε το πάνω τμήμα του τιμονιού,

συναρμολογών τας τα δύο ημικελύφη του σ τηρίγματος

(F, εικ. 6) με τις τέσσερις βίδες (G) και τα τέσσερα παξιμάδια

(H). Τοποθετήστε τη βίδα (L), τη ροδέλα (M) και το λεβιέ (N).

Περιστρέφοντας το λεβιέ (N), για να χαλαρώσετε τη σύσφιξη,

μπορείτε να ρυθμίσετε το ύψος του τιμονιού. Ε πίσης,

μπορείτε να περιστρέψετε το πάνω τμήμα του τιμονιού, για

να διευκολυνθεί η μεταφορά και η αποθήκευση (εικ. 7).

∆√¶√£∂∆∏™∏ ¶π¡∞∫∞ (∂ÈÎ.8)

∆ÔÔıÙ‹ÛÙ  ÙÔÓ  ›Ó∙Î∙  (L)  Ì  ÙÈ̃  ‰‡Ô  ‚›‰̃  (M)

(μόνο στα

μοντέλα με το σχετικό εξοπλισμό).

KOLUN SÖKÜLMESİ ALLROAD PLUS 4 (şekil 1-2-3)
Kolu, şek il 1'de gösterildiği şek ilde k aldırın. Pozisyona
getirdikten (B) ve kolun yüksekliğine karar verdikten sonra,
üç konumdan (C, şekil 2) birini seçerek, tokmakları sıkıştırın
(A, şekil 3).

SAP YÜKSEKLIK AYARI (Şekil 3)
Kolları (A) gevşetin ve sapı k aldırarak ya da indirerek
yüksekliğini ayarlayın (B).

ALLROAD EXA 4 GİDON MONTAJI (Şekil 4-5-6)
Alt gidonu vidalar (A, Ş ek . 4), rondelalar (B) ve vida
somunlarla (C) şasiye sabitleyin. Sonra kulpları (D) vida
somunlarla (E) takın. Gidonu sıkıştırmak için kulpları çevirin
(D, Şek. 4-5). Vida somunların (E) çok ya da az sıkıştırılması
konik halkanın kuvvetini değiştirir. Çevirebilmek ve taşıma
ve depolamayı kolaylaştırmak için gidonu şasiden ayırmak
mümkündür (Şek. 7).
Daha sonra desteğin iki yarım rulmanını (F, Şek. 6) dört vida
(G) ve dör t vida somunla (H) birleştirerek gidonun üst
kısmını sabitleyin. Vidayı (L), rondelayı (M) ve kolu takın (N).
Sıkıştırmayı gevşetmek için kolu döndürürken (N) gidonun
yüksekliğini ayarlamak ve ayrıca taşıma ve depolamayı
k o l ay l a ş t ı r m a k   i ç i n   gi d o n u n   ü s t   k ı s m ı n ı   d ö n d ü r m e k
mümkündür (Şek. 7).

KÖPRÜ MONTAJI (şekil 8)
Köprüyü (L) iki vidayla (M)

monte ediniz

 (yalnızca sahip olan

modellerde).
