•  Bilsätet  måste  ha  ett  3-punktsbälte,  statiskt

eller  med  upprullningsautomatik,  som  är

godkänt  enligt  standarden  UNI/ECE  nr  16

eller andra motsvarande standarder (Fig. 4).

•

VARNING!

  •  Montera  aldrig  bilbarnstolen

med bilbälte som endast har två förankrings-

punkter (fig. 5).

•  Bilbarnstolen  kan  placeras  på  det  främre

passagerarsätet  eller  på  vilken  som  helst  av

baksätena.  Använd  aldrig  bilbarnstolen  på

säten som är vända sidledes eller bakåt i för-

hållande till färdriktningen (fig. 6).

•  Produkten  är  bara  avsedd  att  användas  som

bilbarnstol och inte att användas i hemmet.

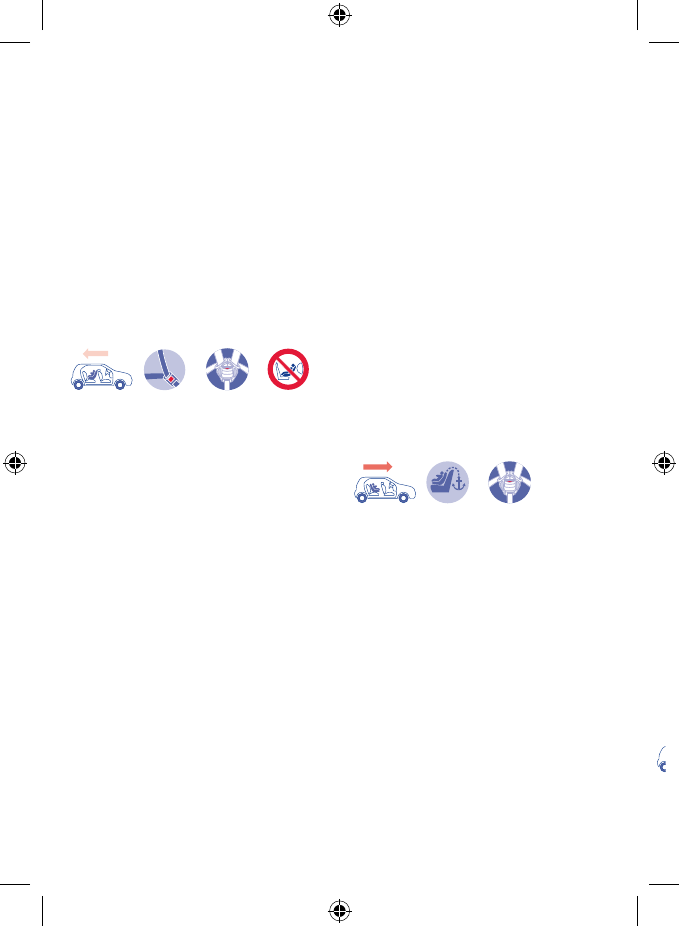

4.  MONTERING AV BILBARNSTOLEN I BI-

LEN Gr. 0+ (0-13 kg)

A

IRBAG

OBS!

 När den används i Gr. 0+ (från 0 till13 kg)

ska den alltid monteras bakåtvänd i förhållan-

de  till  färdriktningen.  Om  bilens  framsäte  är

försett  med  en  krockkudde  skall  denna  avak-

tiveras innan bilbarnstolen monteras. Dödsrisk

eller risk för allvarliga skador.

OBS!

  Punkterna  som  bältet  ska  föras  igenom

för  montering  i  Gr.  0+  (0-13  kg)  är  märkta  i

LJUSBLÅTT.

OBS!

  Använd  inte  stolförminskaren  om  bar-

net väger mer än 9 kg.

Justera  bilbarnstolen  till  position  4  som  mot-

svarar  maximal  lutning  genom  att  använda

inställningsspaken för lutningen (G), (Fig. 7).

Placera bilbarnstolen bakåtvänd på sätet i för-

hållande  till  färdriktningen  och  dra  ut  bilens

3-punktsbälte  så  långt  som  möjligt.  Låt  det

passera  både  midje-  och  diagonaldelen  mel-

lan sätet och bilbarnstolens bas. (Fig. 8).

Fäst  sätets  spänne  tills  du  hör  ett “KLICK”  (Fig.

9).

Börja  monteringen  från  spännets  sida. Ta  bäl-

tets diagonaldel och för in den helt i det röda

fästet  (L),  genom  att  hålla  det  öppet  (Fig.  10).

För sedan in bältet i den blåa bältesstyrningen

(N) (Fig. 11).

Fortsätt  monteringen  från  bältets  upprull-

ningsautomatik.  För  in  bältet  helt  i  det  röda

fästet  (L),  genom  att  hålla  det  öppet  (Fig.  12).

För sedan in bältet i den blåa bältesstyrningen

(N) (Fig. 13).

För  att  spänna  bältet  så  mycket  som  möjligt,

dra den diagonaldelen mot upprullningsauto-

matiken genom att hålla fästet öppet (L) som

finns  på  motsatt  sida  (på  spännet)  för  att  låta

bältet glida korrekt (Bild 14).

OBS!

  Kontrollera  att  monteringen  är  korrekt,

att  bältet  är  tillräckligt  spänt  och  att  bilbarn-

stolen sitter fast ordentligt på bilsätet. I annat

fall, upprepa monteringsarbetet från början.

OBS!

  •  Kontrollera  alltid  att  bältet  är  jämt  för-

delat  över  alla  punkter  och  att  det  inte  har

snott sig.

OBS!

  Sätt  ALDRIG  bältet  i  andra  lägen  än  de

som anges.

Se  paragraf  13  för  barnets  placering.  PLACE-

RING AV BARNET I BILBARNSTOLEN

5.  MONTERING AV BILBARNSTOLEN I BI-

LEN Gr. 1 (9-18 kg) MED ISOFIX-SYSTEM

OBS!

  Använd  inte  bilbarnstolen  framåtvänd  i

förhållande till färdriktningen om barnet väger

mindre än 9 kg.

För  att  fortsätta  monteringen  i  bilen,  dra  ut

Isofix-kontaktdon  (P)  genom  att  dra  ut  rem-

men (R) (Fig. 15).

Dra sedan ut den övre hållremmen som är pla-

cerad i den övre luckan (S) (Fig. 16).

Placera bilbarnstolen på sätet med hänvisning

till de alternativ som föreslås i bruksanvisning-

en för din bil.

Fäst de två ISOFIX-kontaktdonen (P) i motsva-

rande ISOFIX-fästen som är placerade på bilsä-

tet mellan ryggstödet och sätet (Fig.17).

OBS!

Kontrollera  att  fastslåsningen  har  genomförts

på  rätt  sätt  genom  att  dra  bilbarnstolen  mot

dig, och kontrollera sedan att de två indikato-

rerna lyser grönt (Bild 18).

OBS!

 Kontrollera att det inte finns några mel-

lanliggande föremål mellan bilbarnstolen och

sätet eller mellan bilbarnstolen och dörren.

Skjut  bilbarnstolen  hårt  mot  bilens  ryggstöd

(Fig.  19)  för  att  försäkra  dig  om  maximal  kon-

takt.

Bilbarnstolens  montering  avslutas  endast

med den övre remhållarens montering ( T ).

OBS!

 Konsultera bilens instruktionsbok för att

lokalisera kopplingspunkten för den övre rem-

hållaren på bilbarnstolen. En sådan kopplings-

punkt  markeras  med  en  särskild  etikett  (Fig.

20)  som  du  hittar  på  de  platser  som  anges  i

figurerna 21A – 21B – 21C – 21D.

OBS!

  Kontrollera  att  förankringen  som  an-

vänds för den övre hållremmen är den avsed-

da. Undvik att förväxla den med en ring som är

avsedd för att fästa bagage (Fig. 22).

OBS!

  Låt  den  övre  hållremmen  passera  mel-

lan  den  övre  delen  av  bilens  ryggstöd  och

nackstödet.  Låt  aldrig  den  övre  hållremmen

passera ovanför bilens nackstöd.

Sträck  ut  remmen  på  den  övre  hållremmen

genom att trycka på inställningsknappen ( V ).

Anslut kroken på den övre hållremmen (U) när

du har lokaliserat förankringspunkten.

Reglera bältets längd på den övre hållremmen

genom att dra hårt i bältet för att spänna det.

Bekräftelse på att spänningen är korrekt får du

genom  indikatorns  gröna  färg  ( W )  som  finns

på remmen (Fig. 23). Rulla upp överflödig rem

och säkra den med kardborreband.

Haka av den övre hållremmen och Isofix-kon-

taktdon med hjälp av frigöringsknapparna för

att demontera bilbarnstolen (Q) (Fig. 24). Skjut

dem inåt för att föra dem tillbaka helt.

Se  paragraf  13  för  barnets  placering.  PLACE-

RING AV BARNET I BILBARNSTOLEN

6.

MONTERING AV BILBARNSTOLEN I

BILEN Gr. 1 (9-18 kg) MED 3-PUNKTS-

BÄLTE

OBS!

  Sätt  aldrig  bältet  i  andra  lägen  än  de

som anges.

Bältets  passager  är  markerade  med  röda  ele-

ment på bilbarnstolen.
