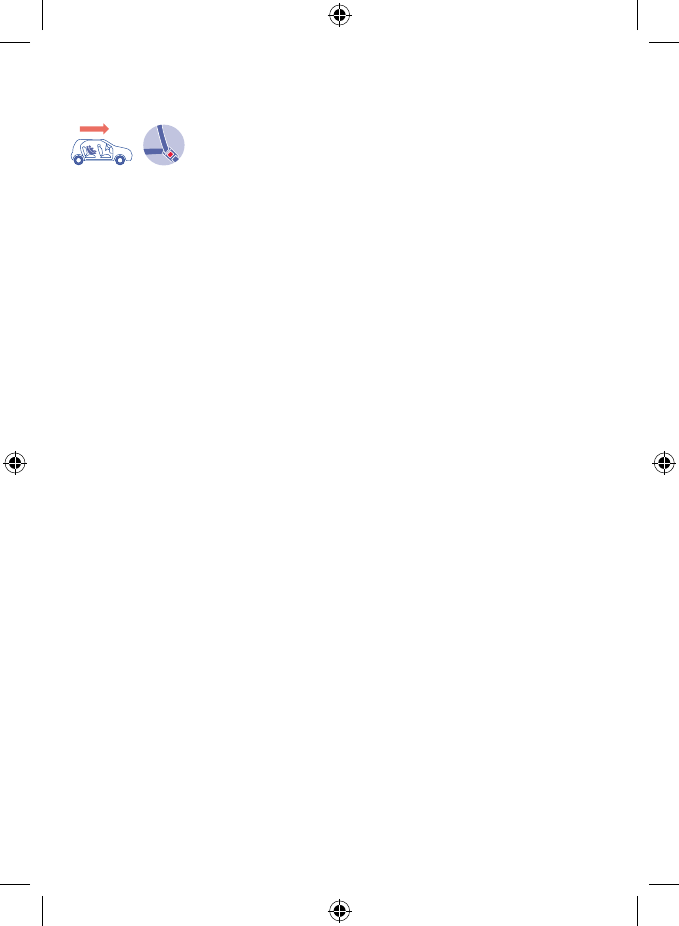

8.  INSTALLAZIONE IN AUTO DEL SEGGIO-

LINO Gr. 2 (15-25 kg) CON CINTURA A 3

PUNTI DELL’AUTO

ATTENZIONE!

  Prima  di  procedere  all’instal-

lazione  del  Seggiolino  in  auto  e  all’alloggia-

mento  del  bambino,  rimuovere  le  cinture  in-

tegrate a cinque punti del seggiolino, facendo

riferimento al paragrafo 12. RIMOZIONE DELLE

CINTURE A 5 PUNTI

Posizionare il Seggiolino sul sedile prescelto.

ATTENZIONE!

 Verificare che non siano inter-

posti oggetti tra il seggiolino e il sedile o tra il

Seggiolino e la portiera.

ATTENZIONE!

  La  parte  posteriore  del  Seg-

giolino deve essere ben aderente al sedile.

Regolare il poggiatesta nella posizione di mas-

sima  altezza  (fare  riferimento  al  paragrafo  10.

REGOLAZIONE DELL’ALTEZZA DELLE CINTURE

E DEL POGGIATESTA)

Far sedere il bambino con la schiena ben ade-

rente allo schienale del Seggiolino.

Inserire  la  porzione  diagonale  della  cintura

dell’auto  nel  guida-cintura  diagonale  rosso,

integrato nel poggiatesta (B) (Fig. 34).

Far  passare  la  porzione  addominale  nel  gui-

da-cintura  rosso,  posto  sulla  seduta  nel  lato

dell’arrotolatore  (Fig.  35).  Proseguire  l’installa-

zione  inserendo  la  porzione  diagonale  e  ad-

dominale della cintura nel guida cintura rosso,

nel  lato  della  fibbia,  agganciando  la  cintura

fino ad udire un CLICK (Fig. 36)

Regolare  l’altezza  del  poggiatesta  in  modo

che il guida-cintura diagonale rosso (B) sia po-

sizionato  sopra  la  spalla  del  bambino  ad  una

distanza massima di 2 cm (fig. 37).

Tirare la parte diagonale della cintura auto ver-

so l’alto (Fig. 38), in modo che tutta la cintura

risulti tesa e ben aderente al torace e alle gam-

be del bambino, ma non stringerla troppo!

ATTENZIONE!

 Verificare che il regolatore del-

la cintura dell’auto risulti in posizione arretrata

(o al massimo allineata) allo schienale del sedi-

le dell’auto (Fig. 39).

9.  REGOLAZIONE DELLA RECLINAZIONE

Per  variare  l’inclinazione  è  necessario  tirare

verso di sé la leva posta sotto la seduta (H).

Quando installato in Gr. 0+ (0-13 kg) il seggio-

lino deve essere regolato nella massima posi-

zione di reclinazione.

In Gr. 1 (9-18 kg) e in Gr. 2 (15-25 kg) il seggio-

lino può essere regolato in 3 diverse posizioni

(Fig.40).

10.  REGOLAZIONE DELL’ALTEZZA DELLE

CINTURE E DEL POGGIATESTA

Poggiatesta  e  cinture  sono  regolabili  simulta-

neamente in altezza, per mezzo del comando

regolazione poggiatesta e cinture (A) (Fig. 41).

Per  aumentare  l’altezza  del  poggiatesta  è  ne-

cessario  rilasciare  le  cinture  di  sicurezza  pre-

mendo  il  pulsante  F  e  contemporaneamente

impugnare le due cinture del Seggiolino al di

sotto degli spallacci e tirare verso di sé. A que-

sto punto sollevare il comando A.

Per abbassare il poggiatesta è necessario pre-

mere il comando A.

Per  una  corretta  regolazione,  il  poggiatesta

deve  essere  posizionato  in  modo  che  le  cin-

ture  escano  dallo  schienale  all’altezza  delle

spalle del bambino (Fig. 42).

11.

REGOLAZIONE DELLA FIBBIA DEL

SEGGIOLINO

La fibbia del seggiolino può essere regolata in

due diverse posizioni: A e B.

•  Posizione A: utilizzo in Gr. 0+ (0-13 kg) e Gr.

1 (9-18 kg).

•  Posizione B: utilizzo in Gr. 2 (15-25 kg).

Nel momento dell’acquisto la fibbia si trova in

posizione A.

Quando  il  seggiolino  viene  utilizzato  in  Gr.

2  (15-25  kg)  è  necessario  passare  alla  posi-

zione B.

Togliere  lo  spartigambe  imbottito  (I).  Ruotare

il  connettore  di  metallo  e  passare  dalla  posi-

zione A alla posizione B (Fig. 43). Dopo questa

operazione verificare che il nastro non sia arro-

tolato. Tirare  la  fibbia  più  volte  per  assicurarsi

che sia correttamente inserita. Dopo la regola-

zione riposizionare lo spartigambe imbottito.

12.   RIMOZIONE DELLE CINTURE A 5 PUNTI

Allentare  il  più  possibile  le  cinture  a  5  punti

utilizzando il pulsante F.

Regolare il poggiatesta nella sua massima po-

sizione di altezza, mediante il comando rego-

lazione poggiatesta e cinture (A).

Girare il Seggiolino in modo da avere di fronte

la parte posteriore del Seggiolino.

Rimuovere  i  due  nastri  dal  connettore  metal-

lico (Fig. 44).

Posizionare  il  connettore  metallico  nell’appo-

sita sede (Fig. 45).

Aprire  lo  sportellino,  rimuovere  gli  spallacci

separandoli agendo sull’anello di connessione

(Fig. 46).

Sfilare i nastri e rimuovere gli spallacci conser-

vandoli per un uso futuro.

ATTENZIONE!

  Nell’operazione  di  re-installa-

zione  delle  cinture  a  5  punti  ricordarsi  di  far

passare  i  nastri  sopra  il  perno  metallico  (Fig.

47). Aprire la fibbia (Fig. 48). Arrotolare ciascun

nastro e la rispettiva linguetta (Fig. 49a) e po-

sizionare il nastro arrotolato nel vano presente

nello schienale (Fig. 49b). Rimuovere lo sparti-

gambe imbottito  (I). Sfilare la fibbia dal rivesti-

mento tessile (Fig. 50 a). Ruotare la fibbia di 90°

posizionando il nastro nell’apertura  e tirando

la  fibbia  verso  l’alto  (Fig.  50  b).  Rimuovere  il

polistirolo, inserire la fibbia nell’apposita sede

e riposizionare il polistirolo (Fig. 50 c).

13.  ALLOGGIAMENTO DEL BAMBINO NEL

SEGGIOLINO

Prima di far sedere il bambino, premere il pul-

sante  di  regolazione  delle  cinture  (F)  e  con-

temporaneamente  impugnare  le  due  cinture

del Seggiolino al di sotto degli spallacci e tira-

re verso di sé, in modo da allentarle.

Sganciare la fibbia (J ) delle cinture del Seggio-

lino  premendo  il  pulsante  rosso  e  allargare  le

cinture verso l’esterno. Ora è possibile mettere

a sedere il bambino nel Seggiolino.

Posizionare  correttamente  lo  spartigambe  (I),

prendere  le  cinture,  sovrapporre  le  due  lin-

guette  della  fibbia  (Fig.  51  –  52)  e  spingerle

insieme  con  decisione  all’interno  della  sede

della fibbia fino a sentire un “click” ben udibile

(Fig. 53).
