9.  REGOLAZIONE DELLA RECLINAZIONE

Per  variare  l’inclinazione  è  necessario  tirare

verso di sé la leva posta sotto la seduta (H).

Quando installato in Gr. 0+ (0-13 kg) il seggio-

lino deve essere regolato nella massima posi-

zione di reclinazione.

In Gr. 1 (9-18 kg) e in Gr. 2 (15-25 kg) il seggio-

lino può essere regolato in 3 diverse posizioni

(Fig.40).

10.  REGOLAZIONE DELL’ALTEZZA DELLE

CINTURE E DEL POGGIATESTA

Poggiatesta  e  cinture  sono  regolabili  simulta-

neamente in altezza, per mezzo del comando

regolazione poggiatesta e cinture (A) (Fig. 41).

Per  aumentare  l’altezza  del  poggiatesta  è  ne-

cessario  rilasciare  le  cinture  di  sicurezza  pre-

mendo  il  pulsante  F  e  contemporaneamente

impugnare le due cinture del Seggiolino al di

sotto degli spallacci e tirare verso di sé. A que-

sto punto sollevare il comando A.

Per abbassare il poggiatesta è necessario pre-

mere il comando A.

Per  una  corretta  regolazione,  il  poggiatesta

deve  essere  posizionato  in  modo  che  le  cin-

ture  escano  dallo  schienale  all’altezza  delle

spalle del bambino (Fig. 42).

11.

REGOLAZIONE DELLA FIBBIA DEL

SEGGIOLINO

La fibbia del seggiolino può essere regolata in

due diverse posizioni: A e B.

•  Posizione A: utilizzo in Gr. 0+ (0-13 kg) e Gr.

1 (9-18 kg).

•  Posizione B: utilizzo in Gr. 2 (15-25 kg).

Nel momento dell’acquisto la fibbia si trova in

posizione A.

Quando  il  seggiolino  viene  utilizzato  in  Gr.

2  (15-25  kg)  è  necessario  passare  alla  posi-

zione B.

Togliere  lo  spartigambe  imbottito  (I).  Ruotare

il  connettore  di  metallo  e  passare  dalla  posi-

zione A alla posizione B (Fig. 43). Dopo questa

operazione verificare che il nastro non sia arro-

tolato. Tirare  la  fibbia  più  volte  per  assicurarsi

che sia correttamente inserita. Dopo la regola-

zione riposizionare lo spartigambe imbottito.

12.   RIMOZIONE DELLE CINTURE A 5 PUNTI

Allentare  il  più  possibile  le  cinture  a  5  punti

utilizzando il pulsante F.

Regolare il poggiatesta nella sua massima po-

sizione di altezza, mediante il comando rego-

lazione poggiatesta e cinture (A).

Girare il Seggiolino in modo da avere di fronte

la parte posteriore del Seggiolino.

Rimuovere  i  due  nastri  dal  connettore  metal-

lico (Fig. 44).

Posizionare  il  connettore  metallico  nell’appo-

sita sede (Fig. 45).

Aprire  lo  sportellino,  rimuovere  gli  spallacci

separandoli agendo sull’anello di connessione

(Fig. 46).

Sfilare i nastri e rimuovere gli spallacci conser-

vandoli per un uso futuro.

ATTENZIONE!

  Nell’operazione  di  re-installa-

zione  delle  cinture  a  5  punti  ricordarsi  di  far

passare  i  nastri  sopra  il  perno  metallico  (Fig.

47). Aprire la fibbia (Fig. 48). Arrotolare ciascun

nastro e la rispettiva linguetta (Fig. 49a) e po-

sizionare il nastro arrotolato nel vano presente

nello schienale (Fig. 49b). Rimuovere lo sparti-

gambe imbottito  (I). Sfilare la fibbia dal rivesti-

mento tessile (Fig. 50 a). Ruotare la fibbia di 90°

posizionando il nastro nell’apertura  e tirando

la  fibbia  verso  l’alto  (Fig.  50  b).  Rimuovere  il

polistirolo, inserire la fibbia nell’apposita sede

e riposizionare il polistirolo (Fig. 50 c).

13.  ALLOGGIAMENTO DEL BAMBINO NEL

SEGGIOLINO

Prima di far sedere il bambino, premere il pul-

sante  di  regolazione  delle  cinture  (F)  e  con-

temporaneamente  impugnare  le  due  cinture

del Seggiolino al di sotto degli spallacci e tira-

re verso di sé, in modo da allentarle.

Sganciare la fibbia (J ) delle cinture del Seggio-

lino  premendo  il  pulsante  rosso  e  allargare  le

cinture verso l’esterno. Ora è possibile mettere

a sedere il bambino nel Seggiolino.

Posizionare  correttamente  lo  spartigambe  (I),

prendere  le  cinture,  sovrapporre  le  due  lin-

guette  della  fibbia  (Fig.  51  –  52)  e  spingerle

insieme  con  decisione  all’interno  della  sede

della fibbia fino a sentire un “click” ben udibile

(Fig. 53).

14.  PULIZIA E MANUTENZIONE

MANUTENZIONE

Le operazioni di pulizia e manutenzione devo-

no essere effettuate solo da un adulto.

Pulizia della fodera

La  fodera  del  Seggiolino  è  completamente

sfoderabile e lavabile a mano o in lavatrice a

30°C. Per il lavaggio seguire le istruzioni ripor-

tate sull’etichetta del rivestimento.

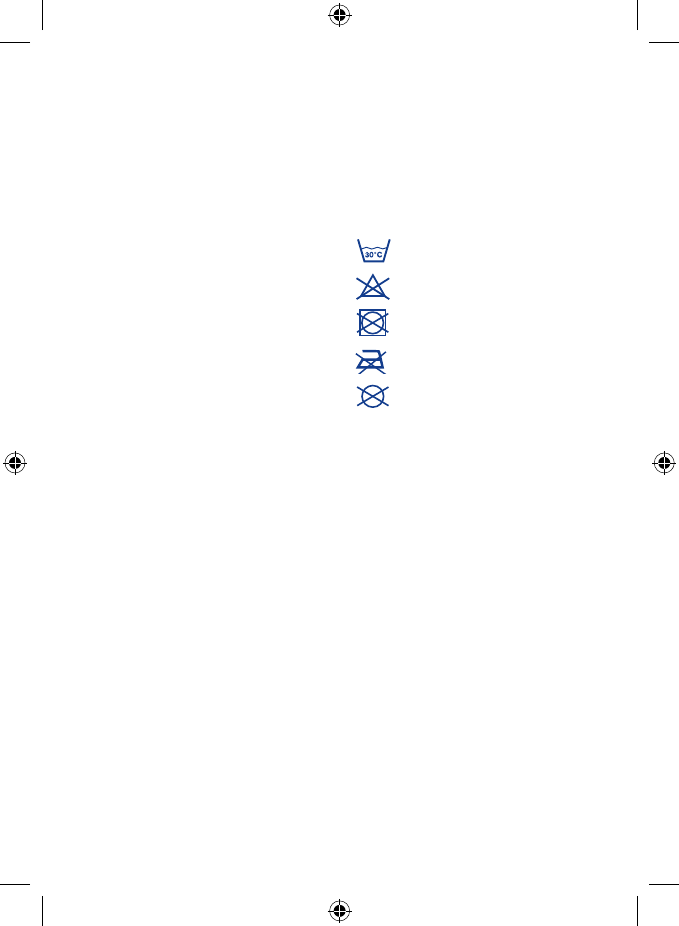

   Lavaggio in lavatrice a 30°C

30° C

   Non candeggiare

   Non asciugare in asciugatrice

   Non stirare

   Non lavare a secco

Non  usare  mai  detergenti  abrasivi  o  solventi.

Non centrifugare la fodera e lasciarla asciugare

senza strizzarla. La fodera può essere sostituita

esclusivamente  con  un  ricambio  approvato

dal costruttore,

poiché  costituisce  parte  integrante  del  Seg-

giolino e quindi elemento di sicurezza.

ATTENZIONE!

  Il  Seggiolino  non  deve  essere

mai  usato  senza  la  fodera,  per  non  compro-

mettere la sicurezza del bambino.

Per  rimuovere  il  tessile  procedere  come  indi-

cato di seguito:

-  Rimuovere il poggiatesta partendo dalla par-

te superiore (Fig. 54)

-  Sfilare  l’elastico  dai  guida-cinture  diagonali

(B) (Fig. 55)

-  Rimuovere l’elastico agganciato al poggiate-

sta (Fig. 56)

-  Rimuovere  la  fodera  della  seduta  partendo

dall’alto (Fig. 57)

Pulizia delle parti plastiche o in metallo

Per la pulizia delle parti in plastica o in metal-

lo  verniciato  utilizzare  solamente  un  panno

umido.  Non  utilizzare  mai  detergenti  abrasivi

o  solventi.  Le  parti  mobili  del  Seggiolino  non

devono essere in alcun modo lubrificate.
