ПРЕДОСТЕРЕЖЕНИЕ: Во избежание риска получения серьезной травмы никогда не используйте проволоку или

армированную  металлом  леску  вместо  нейлоновой  лески.  Проволока  может  порваться  и  ее  куски  могут  быть  с

большой скоростью отброшены на оператора или других лиц.

Установка головки триммера (Рис. 21-22, стр. 30-31)

Установите верхний

(A)

 фланец на место. Нажмите на кнопку фиксации головки

(B)

 и затяните головку

(C)

, вручную вращая ее

против часовой стрелки .

Установка ножа (Рис. 23-24)

Отпустите  гайку  (A),  поворачивая  ее/его  по  часовой  стрелке;  снимите  стакан

(B)

  и  нижний  фланец

(C)

.  Установите  нож

(D)

на  верхний  фланец

(E)

,  убедившись  в  правильности  его  направления  вращения.  Установите  нижний  фланец

(C)

,  стакан

(B)

  и

затяните гайку

(A)

 против часовой стрелки. Нажмите на кнопку фиксации

(F)

, чтобы зафиксировать нож и позволить затяжку

гайки

(A)

 с моментом

2.5 kgm

(25 Nм)

.

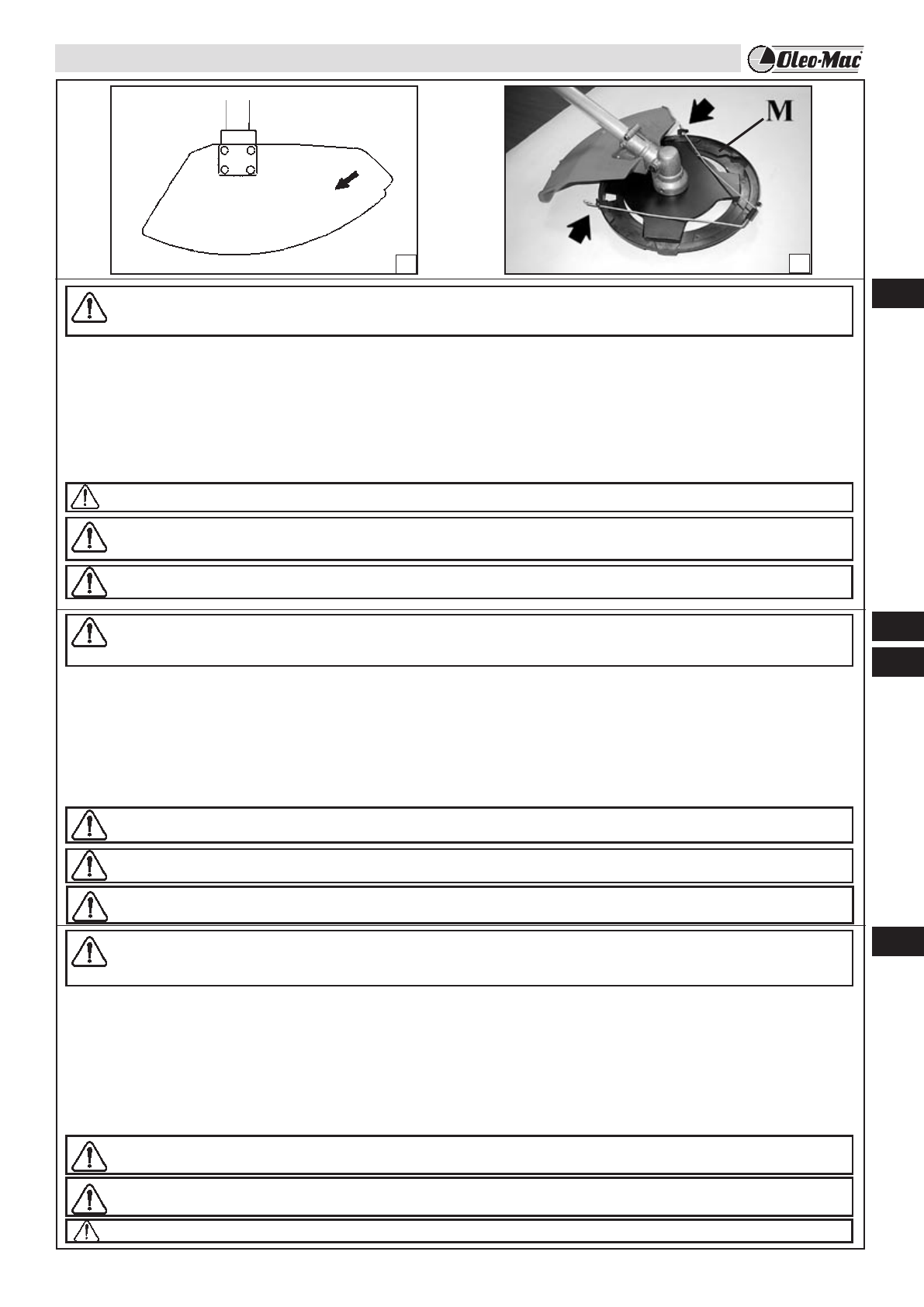

ПРЕДОСТЕРЕЖЕНИЕ:  Стрелки  на  защитном  щитке  (Рис.  25)  показывают  правильное  направление  вращение

режущего органа.
ПРЕДОСТЕРЕЖЕНИЕ: Перед транспортировкой или складированием мотокосы установите защитное ограждение

ножа (M), код детали 4196086, как показано на рисунке (Рис .26).
ПРЕДОСТЕРЕЖЕНИЕ: Никогда не эксплуатируйте мотокосу без стакана (B, Рис. 23-24) во избежание повреждения

резьбы.

UPOZORNĚNÍ:  Nikdy  nepoužívejte  místo  nylonových  řezných  strun  drát,  kovem  zesílenou  strunu  nebo  jiný  materiál.

Drát by mohl prasknout, odmrštit se a vysokou rychlostí zasáhnout uživatele nebo přihlížející osoby.

Montáž vyžínací strunové hlavy (obr. 21-22, strana 30 - 31)

Umístěte správně horní

(A)

 přírubu. Zatlačte pojistný kolík

(B)

 a utáhněte rukou hlavu

(C)

 proti směru hodinových ručiček rukou.

Montáž nože (obr. 23-24)

Uvolněte matici

(A)

 ve směru hodinových ručiček; odstraňte kónickou podložku

(B)

 a dolní přírubu

(C)

. Nasaďte nůž

(D)

 k horní přírubě

(E)

  a  zkontrolujte,  zda  je  směr  otáčení  správný.  Přiložte  dolní  přírubu

  (C)

,  kónickou  podložku

(B)

  a  utáhněte  matici

(A)

  proti  směru

hodinových ručiček. Zatlačte pojistný kolík

 (F)

 k zablokování nože a matici/šroub

(A)

 utáhněte na

2.5 kgm

(25 Nm)

.

UPOZORNĚNÍ: Šipky na ochranném štítu řezného nástroje (obr. 25) ukazují správný směr otáčení řezného nástroje.

UPOZORNĚNÍ:  Před  přepravou  nebo  uložením  křovinořezu  nasaďte  kryt  nože  (M)  č.  výr.  4196086  jako  na  obrázku

(obr. 26).

VAROVÁNÍ: Nikdy nepoužívejte křovinořez bez kónické podložky (B, obr. 23-24), mohl by se poškodit závit.

OSTRZEŻENIE: Aby zmniejszyć ryzyko poważnych obrażeń, nigdy nie należy używać żyłek drucianych lub wzmocnionych

metalem  zamiast  żyłek  nylonowych.  Kawałki  drutu  mogą  się  odłamać  i  zostać  wyrzucone  z  dużą  prędkością  w  stronę

operatora lub osoby znajdującej się w pobliżu.

Montaż głowicy przycinarki (rys. 21-22, strony 30-31)

Założyć  górny  kołnierz

(A)

.  Wcisnąć  przycisk  mocujący  głowicy

(B)

  i  ręcznie  dokręcić  głowicę

(C)

  w  kierunku  przeciwnym  do  ruchu

wskazówek zegara.

Montaż ostrza (rys. 23-24)

Poluzować nakrętkę

(A)

, w kierunku zgodnym z ruchem wskazówek zegara. Zdjąć nasadkę

(B)

 i dolny kołnierz

(C)

. Założyć ostrze

(D)

 na

górny kołnierz

(E)

, sprawdzając, czy kierunek obrotu jest prawidłowy.  Założyć dolny kołnierz

(C)

, nasadkę

(B)

 i dokręcić nakrętkę

(A)

,

w kierunku przeciwnym do ruchu wskazówek zegara. Wcisnąć przycisk mocujący

(F)

 w celu zablokowania ostrza i dokręcić nakrętkę

(A)

momentem

2.5 kgm (25 Nm)

.

OSTRZEŻENIE:  Strzałki  na  osłonie  przystawki  tnącej  (rys.  25)  wskazują  prawidłowy  kierunek  obrotów  narzędzia

tnącego.

OSTRZEŻENIE:  W  celu  transportowania  lub  przechowywania  kosy  spalinowej  należy  założyć  na  ostrze  osłonę

zabezpieczającą (M), nr cz. 4196086, jak pokazano na rysunku (rys. 26).

PRZESTROGA: Aby zapobiec uszkodzeniu gwintu, nigdy nie należy używać kosy spalinowej bez nasadki (B, rys. 23-24).

25

26

CZ

RUS

PL

UK
