AVISO: Para reduzir os risco de ferimentos graves, não utilize fio de arame ou metal reforçado ou qualquer outro material

em vez dos fios de corte de nylon. Os pedaços de arame poderiam partir-se e ser projectados na direcção do operador ou

de terceiros.

Montagem da cabeça de corte (Fig.21-22, página 30-31)

Coloque a flange superior

(A)

 no lugar. Prima o botão de fixação da cabeça

(B)

 e aperte a cabeça

(C)

 rodando para a esquerda com a mão.

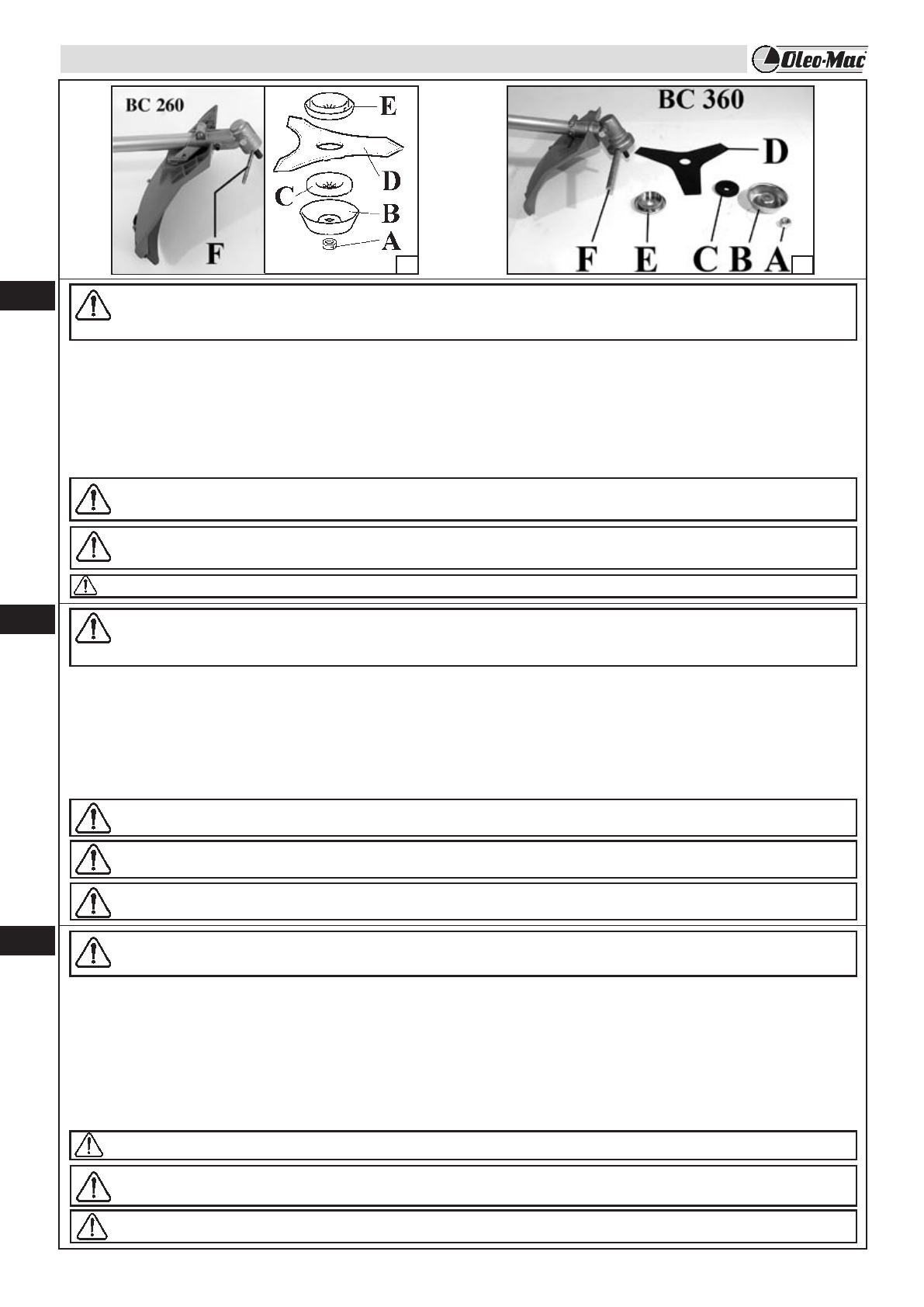

Montagem da lâmina (Fig.23-24)

Rode a porca

(A)

 para a direita; retire o copo

(B)

 e a flange inferior

(C)

. Fixe a lâmina

(D)

 na flange superior

(E)

, certificando-se de que a

direcção da rotação é a correcta. Fixe a flange inferior

(C)

, o copo

(B)

 e aperte a porca

(A)

 rodando-a para a esquerda. Prima o botão de fixação

(F)

 para bloquear a lâmina e permitir que a porca

(A)

 seja apertada a

2.5 kgm

(25 Nm)

.

AVISO:  As  setas  da  protecção  do  acessório  de  corte  (Fig.25)  mostram  a  direcção  correcta  de  rotação  da  ferramenta  de

corte.

AVISO:  Instale  a  protecção  da  lâmina  (M)  p.n.  4196086  como  indicado  (Fig.26)  antes  de  transportar  ou  armazenar  a

roçadora.

CUIDADO: Nunca utilize a roçadora sem o copo (B, Fig.23-24), para evitar danos no fio.

UYARI: Ciddi yaralanma riskini azaltmak için, asla tel veya metalle güçlendirilmiş şerit ya da naylon kesme şeritlerinde yer

alan diğer materyallerden kullanmayınız. Tel parçaları kırılıp, operatöre veya izleyenlere doğu sıçrayabilir.

Trimer başlığının takılması (Şekil 21-22, sayfa 30-31)

Üst  flanşı

(A)

  Ayerine  yerleştiriniz.  Başlık  sabitleme  düğmesine  basınız

(B)

  Bve  başlığı  elinizlesaat  yönünün  tersine  çevirerek  sıkılaştırınız

(C)

.

Bıçağın takılması (Şekil 23-24)

Somunu

(A)

 saat yönünde çevirerek gevşetiniz

(B)

 kapağı

(B)

 ve alt flanşı

(C)

 çıkarınız. Dönüş yönünün doğruluğundan emin olarak, bıçağı

(D)

 üst flanşın

(F)

 üzerine yerleştiriniz. Alt flanşı

(C)

 kapağa

(B)

 yerleştiriniz vesaat yönünün tersine çevirerek, için somunla

(A)

 sıkılayınız.

Sabitleme düğmesine

(F)

 bıçağı bloke etmek ve somunun

(A)

2.5 kgm

(25 Nm)

 gücünde sıkılmasına olanak sağlamak için basınız.

UYARI: Kesici uç muhafazasının üzerindeki ok işaretleri (Şekil 25) kesme aletinin doğru dönüş yönünü göstermektedir.

UYARI: Fırça tipi kesiciyi taşımadan veya muhafaza etmeden önce, 4196086 p. n. bıçak korumasını (M) şekilde (şekil 26)

gösterildiği gibi takınız.

İKAZ: Dişlinin hasar görmesini önlemek için, fırça tipi kesiciyi asla kapaksız halde kullanmayınız (B, Şekil 23-24).

23

24

P

GR

TR

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για να μειωθεί ο κίνδυνος σοβαρού τραυματισμού, μη χρησιμοποιείτε ποτέ κλωστή με μεταλλική ή

συρμάτινη ενίσχυση ή άλλο υλικό στη θέση των νάιλον κλωστών κοπής. Κομμάτια σύρματος μπορεί να αποσπασθούν και

να εκσφενδονιστούν με μεγάλη ταχύτητα προς το χειριστή ή περαστικούς.

Τοποθέτηση της κεφαλή χορτοκοπτικού (Εικ. 21-22, σελίδα 30-31)

Τοποθετήστε την επάνω φλάντζα (A) στη θέση της. Πιέστε το κουμπί στερέωσης κεφαλής

(B)

 και σφίξτε την κεφαλή

(C)

 αριστερόστροφα

με το χέρι.

Τοποθέτηση της λεπίδας (Εικ.23-24)

Χαλαρώστε το παξιμάδι

(A)

 δεξιόστροφα, αφαιρέστε το καπάκι

(B)

 και χαμηλώστε τη φλάντζα

(C)

. Στερεώστε τη λεπίδα

(D)

 πάνω στην

επάνω φλάντζα

(E)

 εξασφαλίζοντας ότι η κατεύθυνση περιστροφής είναι η σωστή. Στερεώστε την κάτω φλάντζα

(C)

, το καπάκι

(B)

 και

σφίξτε το παξιμάδι

(A)

 αριστερόστροφα. Πιέστε το κουμπί στερέωσης

(F)

 για να μπλοκάρετε τη λεπίδα και να επιτρέψετε στο παξιμάδι

(A)

 να σφιχτεί στα

2.5 kgm (25 Nm)

.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Τα βέλη προστατευτικό κοπτικού εξαρτήματος (Εικ.25) δείχνουν τη σωστή κατεύθυνση περιστροφής

του εργαλείου κοπής.
ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Τοποθετήστε το προστατευτικό λεπίδας (M) αρ. αντ. 4196086 όπως φαίνεται (Εικ.26) πριν μεταφέρετε

ή αποθηκεύσετε το θαμνοκοπτικό.
ΠΡΟΣΟΧΗ:  Ποτέ  μη  χρησιμοποιήσετε  το  θαμνοκοπτικό  χωρίς  το  καπάκι  (B,  Εικ.23-24)  για  αποφύγετε  ζημιές  στο

σπείρωμα.
