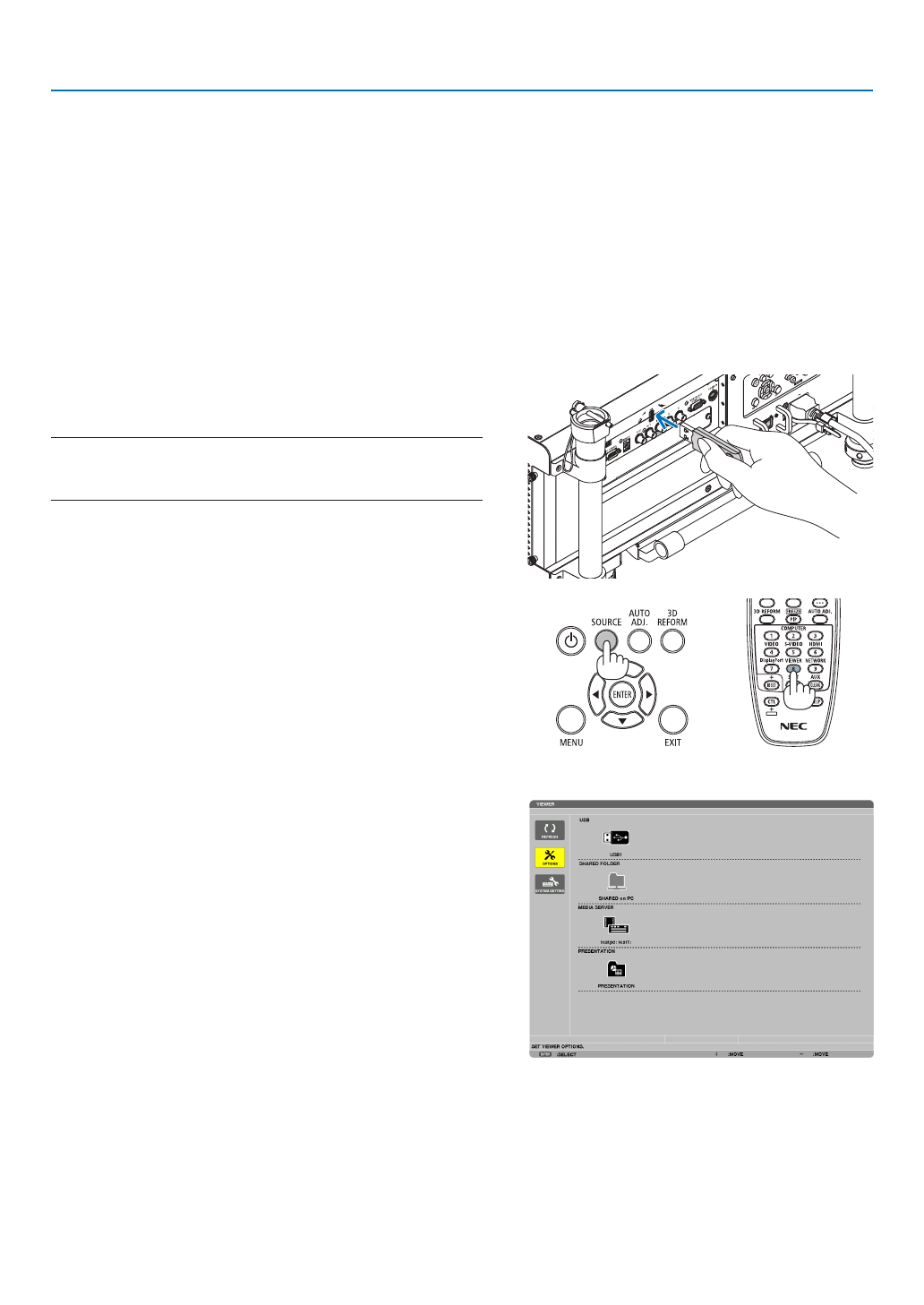

82
4. Использование режима «Просмотр»
❸
Показ изображений с запоминающего устройства USB
Этот раздел объясняет основные принципы работы режима ПРОСМОТР.
Для объяснения используется порядок работы для случая, когда панель инструментов режима ПРОСМОТР имеет на-
стройки по умолчанию.
Подготовка: Перед началом работы режима ПРОСМОТР изображения с компьютера сохраните на запоминающем
устройстве USB.
Начало работы режима «Просмотр»
1. Включите проектор. (
→
стр.
)
2. Вставьте запоминающее устройство USB в порт USB
проектора.
ПРИМЕЧАНИЕ:
• Не вынимайте запоминающее устройство USB из проектора, пока мигает
светодиод. В противном случае можно повредить данные.
ПОДСКАЗКА:
Вставить запоминающее устройство USB в проектор можно, когда отображается
окно со списком устройств.
3. Нажмит е кн опк у SOURCE, чт обы вы бра ть [ПРО
-
СМОТР].
При нажатии кнопки SOURCE откроется окно выбора ис-
точника.
При нескольких последующих нажатиях кнопки SOURCE от-
крывается окно со списком устройств.
Чтобы выбрать [ПРОСМОТР] другим способом, нажмите
кнопку VIEWER на пульте дистанционного управления.
ПОДСКАЗКА:
• Для получения более подробной информации об окне со списком устройств см.
стр.
.
• Для отображения графики из папки с общим доступом см. стр.
; для отобра
-
жения файлов с неподвижными изображениями и видеофайлов с медиасервера
см. стр.
.
