7. Техническое обслуживание

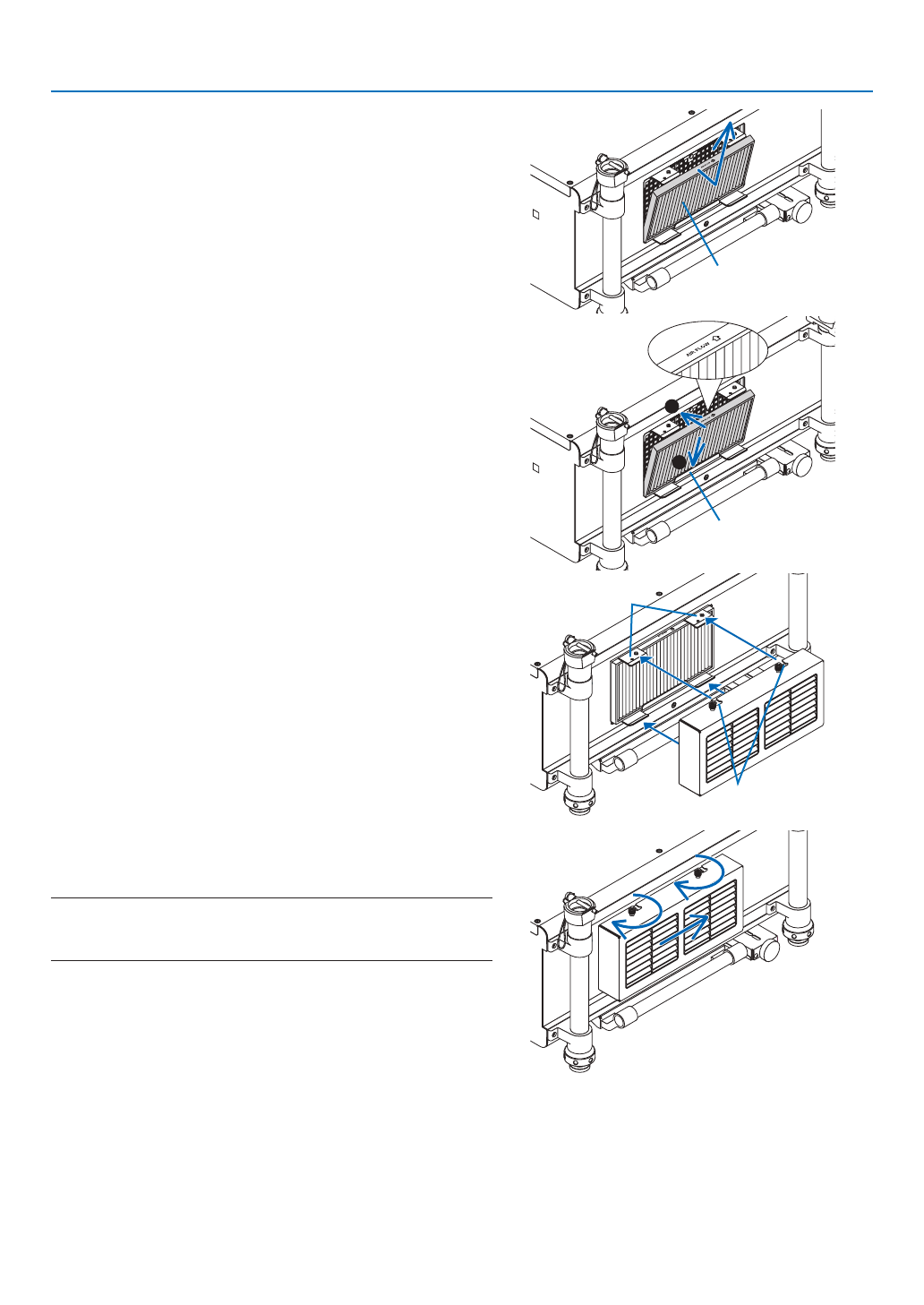

2. Извлеките фильтр.
Потяните верхнюю часть фильтра на себя, а затем вверх.
Фильтр
3. Установите новый фильтр.
Вставляйте фильтр указателем «
↓
AIR FLOW
↓
», направлен-
ным в сторону проектора.
(1) Вставьте фильтр в посадочное место с бортиком.
(2) Совместите верхнюю сторону фильтра с входным от-
верстием.
1
2
Бортик
4. Установите крышку фильтра обратно на корпус про
-
ектора.
(1) Вставьте направляющий выступ (4 шт.) проектора в паз
(4 шт.) на крышке фильтра.
Паз
Направляющий выступ
(2) Сдвиньте крышку фильтра вправо и затяните оба винта
с рифленой головкой по часовой стрелке.
ПРИМЕЧАНИЕ:
Обязательно выполняйте чистку обоих фильтров (на лицевой и левой стороне),
чтобы показания наработки фильтра были максимально точными.
