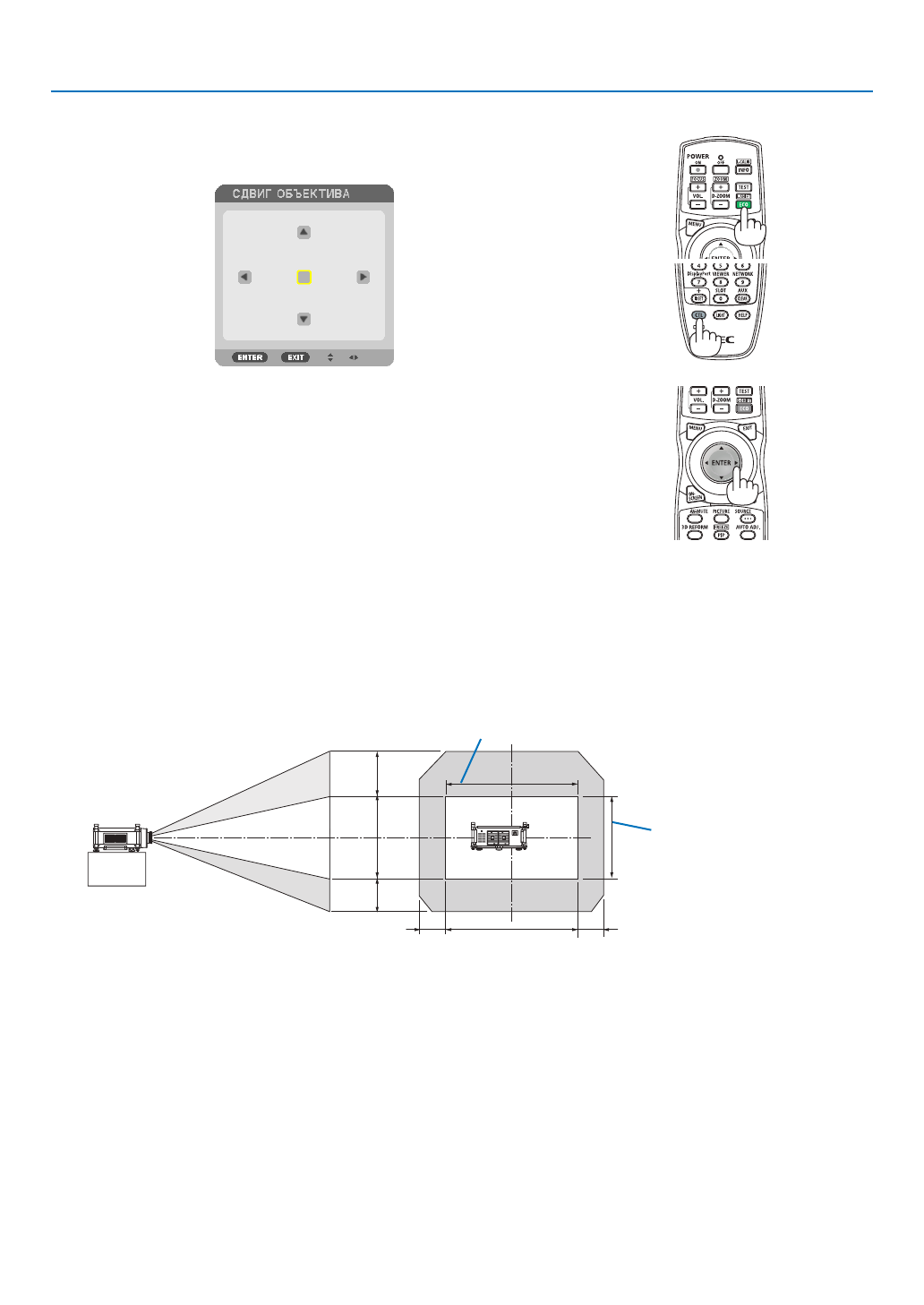

2. Проецирование изображения (основные операции)
Настройка с помощью пульта дистанционного управления
1. Удерживая кнопку CTL, нажмите кнопку ECO/L-SHIFT.
Откроется окно сдвига объектива.
2. Нажмите кнопку
▼▲◀
или
▶
.
С помощью кнопок
▼▲◀▶
передвиньте проецируемое изображение.
ПОДСКАЗКА:
• Следующая схема показывает диапазон сдвига объектива для фронтального проецирования со стола. Чтобы расположить проекцию выше, чем показано
на схеме, используйте ножки для регулирования наклона. (
→
)
1V
1H
0,2H
0,2H
0,55V*
0,4V
Высота проекции
Ширина проекции
* Максимальный регулируемый диапазон для сдвига объектива (V) - 0,5V, если используется линза NP32ZL.
