201
8. User Supportware

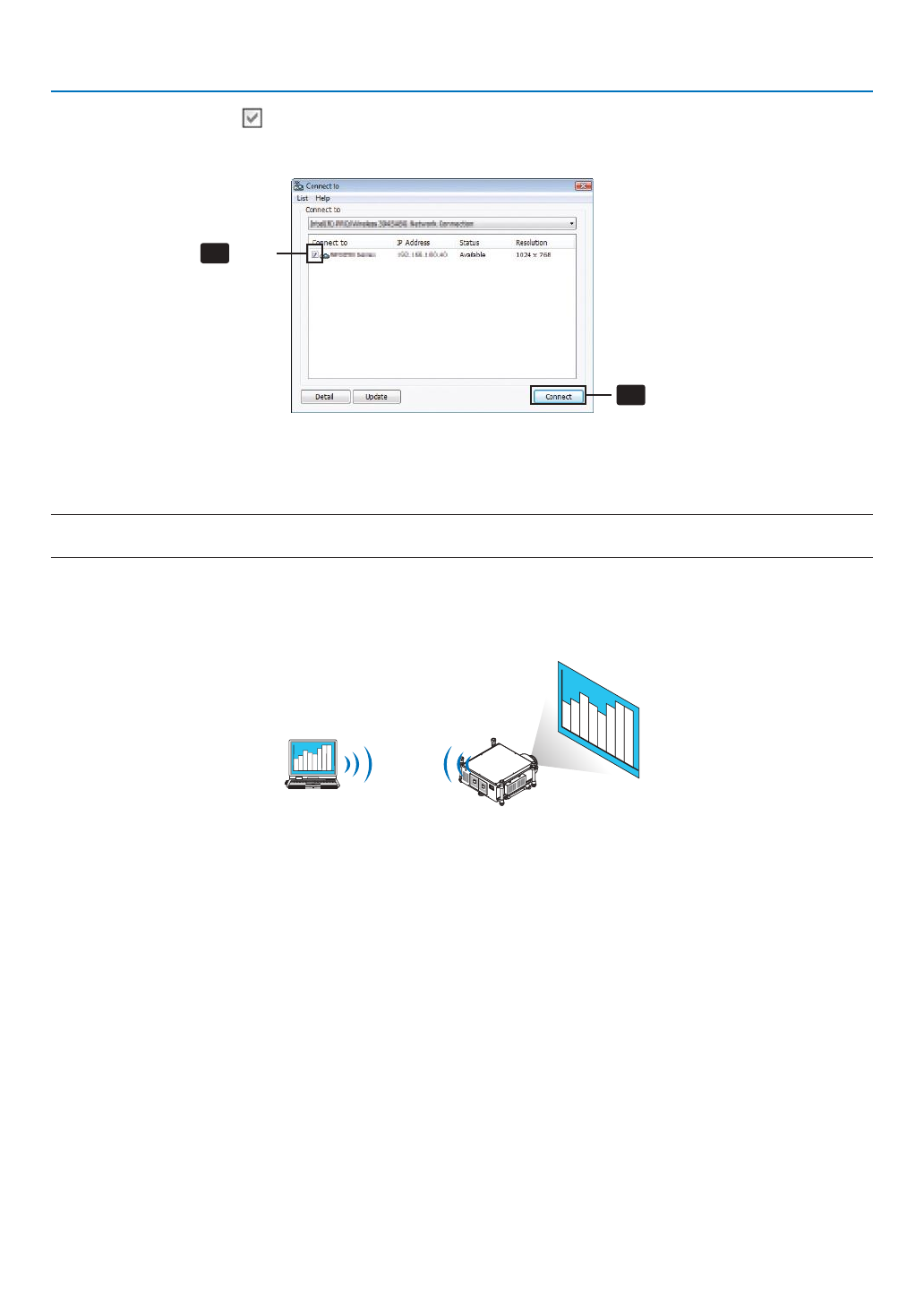

4 Поставьте отметку (
) напротив проектора, который планируете подключить, и нажмите [Connect].
Если в списке нет названия проектора, который необходимо подключить, или оно скрыто, нажмите [Update].
4
-1
4
-2
Нажмите
Нажмите
Проектор отобразит экран компьютера.
В этот момент входной сигнал проектора автоматически изменится на «СЕТЬ».
ПРИМЕЧАНИЕ:
• При обнаружении проектора в поле разрешения будет отображаться «1280 × 800».
• Передача изображений
Если компьютер подключен к проектору, экран компьютера отображается проектором таким, какой он есть. Чтобы
выполнить презентацию с использованием файла PowerPoint, необходимо открыть данный файл и запустить пре-
зентацию.
