6. Установка и подключение
Подключение к проводной локальной сети
Проектор оборудован портом локальной сети (RJ-45), который предоставляет возможность подключения к локальной
сети с помощью сетевого кабеля.
Чтобы использовать соединение по локальной сети, необходимо произвести настройку локальной сети в меню про-
ектора. Выберите [МЕНЮ ПРИЛОЖЕНИЯ]
→
[СЕТЕВЫЕ НАСТРОЙКИ]
→
[ПРОВОДНАЯ ЛОКАЛЬНАЯ СЕТЬ]. (
→
стр.
).

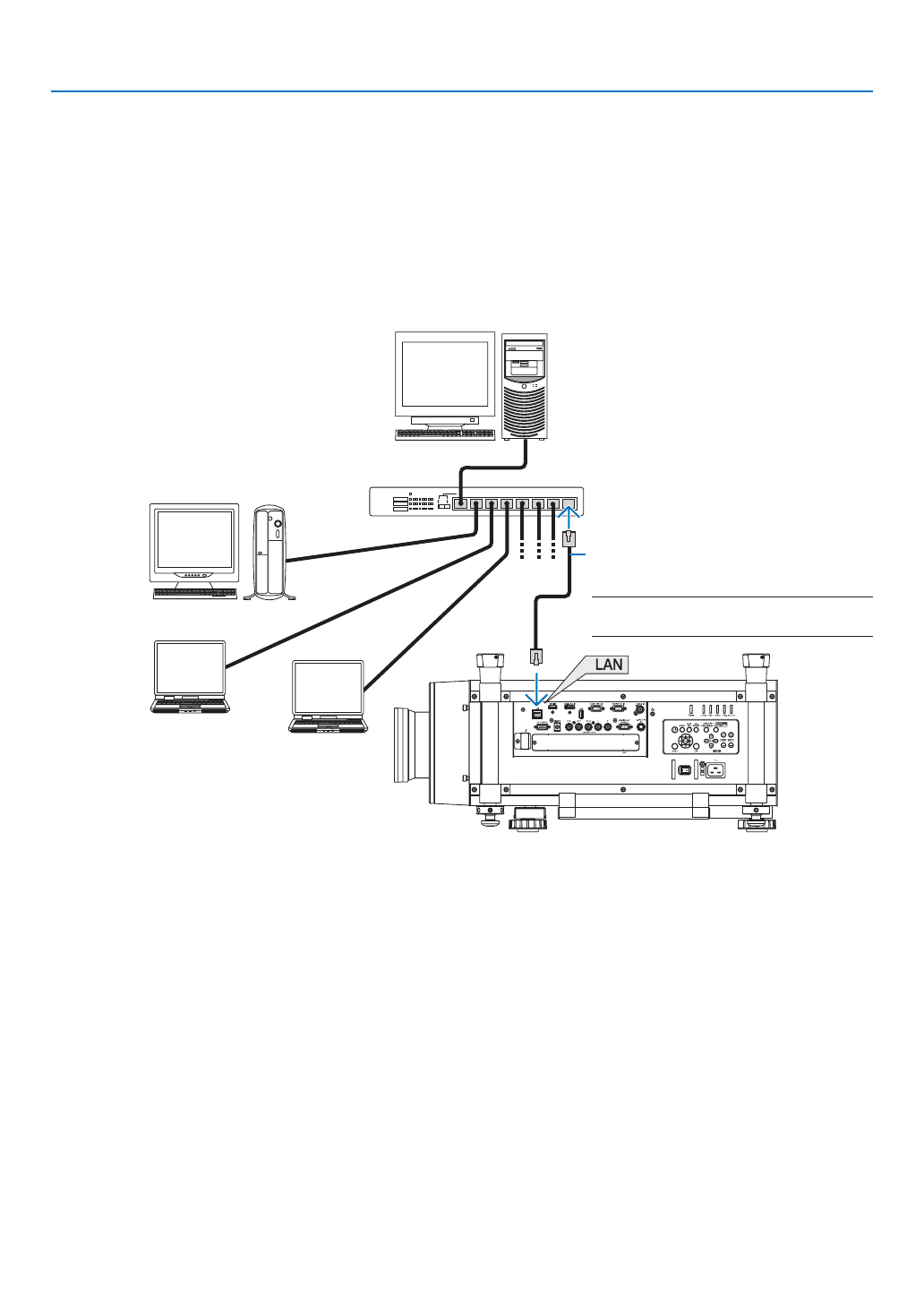

Пример подключения к локальной сети
Пример подключения к проводной локальной сети
Сервер
Концентратор
Сетевой кабель (приобретается дополни-
тельно)
ПРИМЕЧАНИЕ: Используйте сетевой кабель категории 5
или выше.
