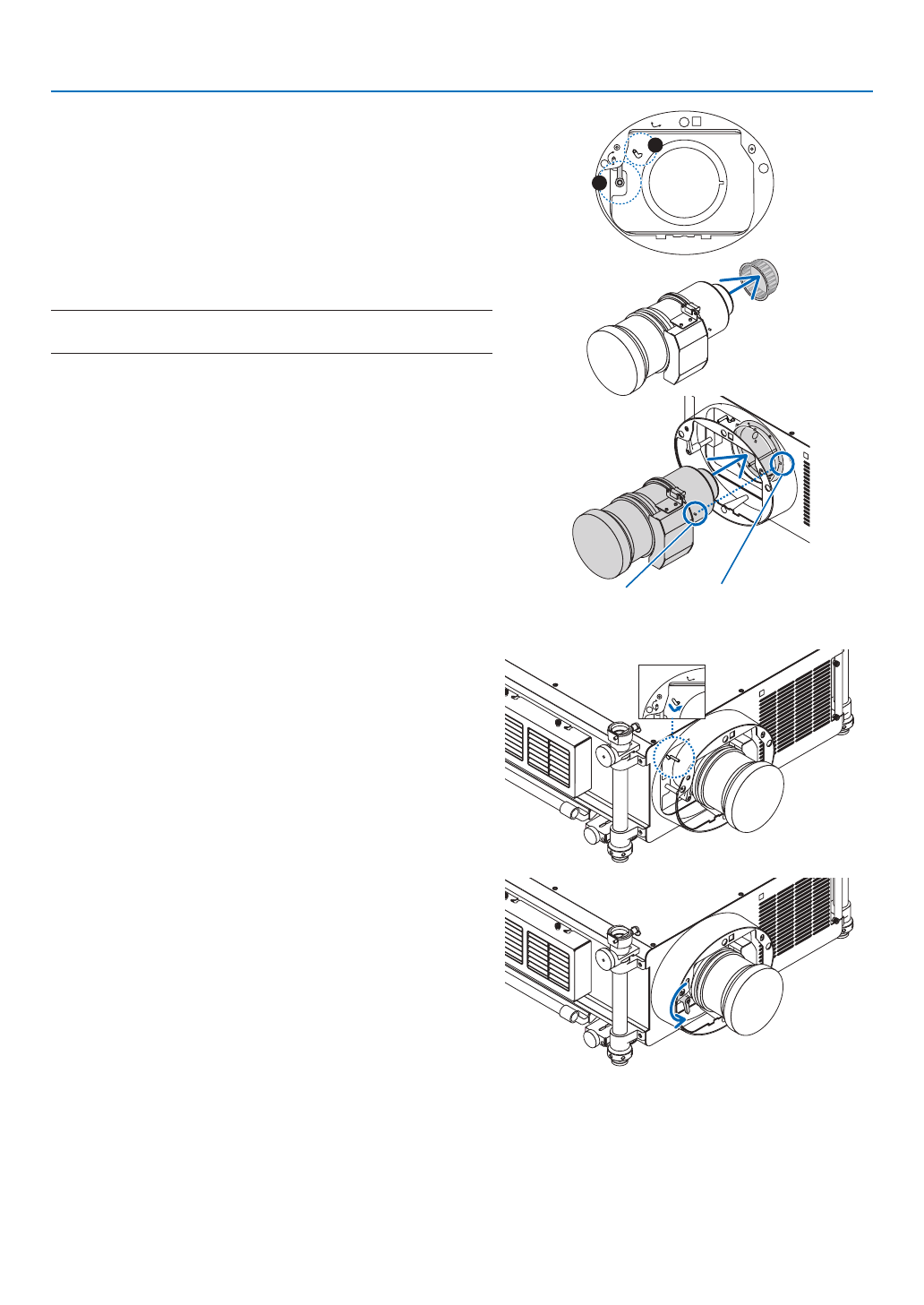

168
6. Установка и подключение
(2) Убедитесь, что рычаг отсоединения объектива направлен
вверх (RELEASE).
(3) Убедитесь, что предохранительный рычаг разблокирован
— установлен в положение (UNLOCK), чтобы объектив не
выпал.
UNLOCK
LOCK
RELEASE
LOCK
LENS
2
3
2. Снимите заднюю крышку объектива.
• В качестве примера изображен объектив NP27ZL.
ПРИМЕЧАНИЕ: Установка на проектор объектива с надетой задней крышкой может
привести к неисправности.
3. Совместите направляющий выступ с пазом на бленде
объектива, затем вставьте объектив в проектор.
Слегка придавите объектив, чтобы вставить его в посадоч-
ное место до упора.
Направляющий
выступ
Паз
4. Поверните предохранительный рычаг вправо — в по
-
ложение (LOCK), чтобы зафиксировать объектив.
LOCK
LOCK
LENS
5. Медленно поверните рычаг отсоединения объектива
против часовой стрелки, пока он не будет направлен
вниз.
• Если рычаг отсоединения объектива нельзя повернуть,
значит объектив вставлен не полностью.
Верните рычаг отсоединения объектива в положение от-
соединения, вставьте объектив в проектор до упора.
