6. Установка и подключение

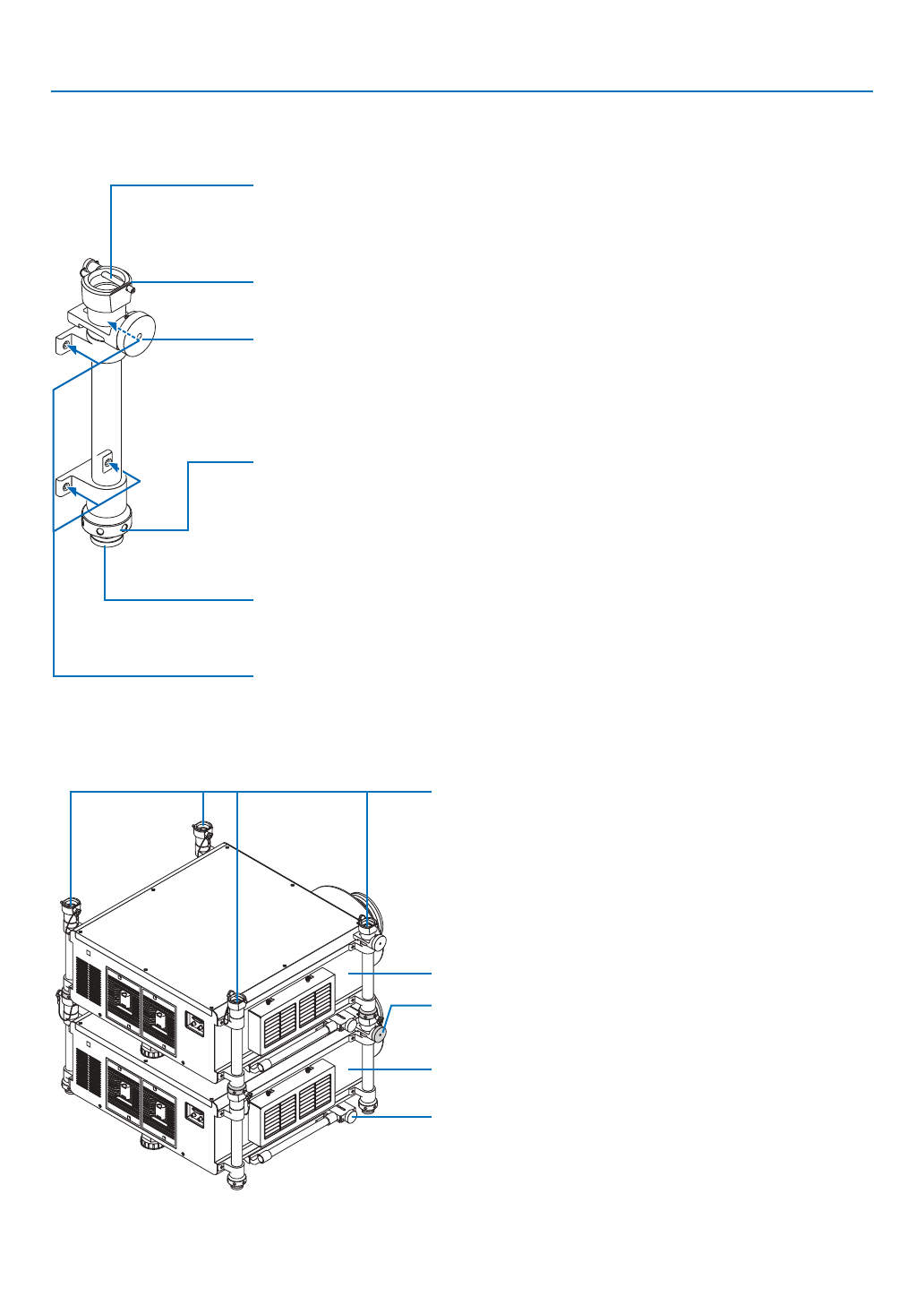

Составные детали и функции монтажной стойки

Монтажная стойка

Верхний проектор

Чтобы настроить положение верхнего проектора в горизонталь-

ной плоскости, используйте регулятор горизонтального положения

нижнего проектора.

Нижний проектор

Используйте регулятор горизонтального положения нижнего про-

ектора для точной подстройки горизонтального уровня обоих

проекторов.

Стопорный штифт (с проволочным фиксатором)

Извлеките четыре стопорных штифта и установите каждую ножку верхнего проектора в

освободившееся посадочное место, затем полностью вставьте четыре стопорных штифта,

чтобы надежно зафиксировать ножки.

Каждый стопорный штифт может вставляться с любой стороны.

Оправка для ножки

Расположите четыре ножки в соответствующие оправки.

Регулятор горизонтального положения

Используется для точного регулирования положения верхнего проектора в горизонтальной пло-

скости. Поверните регулятор по часовой стрелке, чтобы сориентировать проектор вправо;

поверните регулятор против часовой стрелки, чтобы сориентировать проектор влево.

Максимальный угол поворота: ± 0,4°

Регулятор вертикального положения

Для наклона проектора вверх/вниз. Поверните регулятор вертикального положения по часовой

стрелке, чтобы уменьшить высоту; поверните регулятор против часовой стрелки, чтобы

удлинить стойку. Если не удается поворачивать регулятор пальцами, воспользуйтесь шести-

гранным гаечным ключом. Не закручивайте винты внутрь.

Максимальное увеличение: 38 мм.

Ножки (4 позиции)

Четыре ножки используются для опоры проектора.

Винты (4 позиции × 4 колонки)

Используйте четыре винта, чтобы присоединить каждую колонку укладки к проектору.

Чтобы удалить каждую колонку укладки, ослабьте четыре винта. Винты не вынимаются.

Четыре колонны должны быть надежно прикреплены обратно на одни и те же позиции на про-

екторе, если они снова понадобятся.
