222
9. Приложение

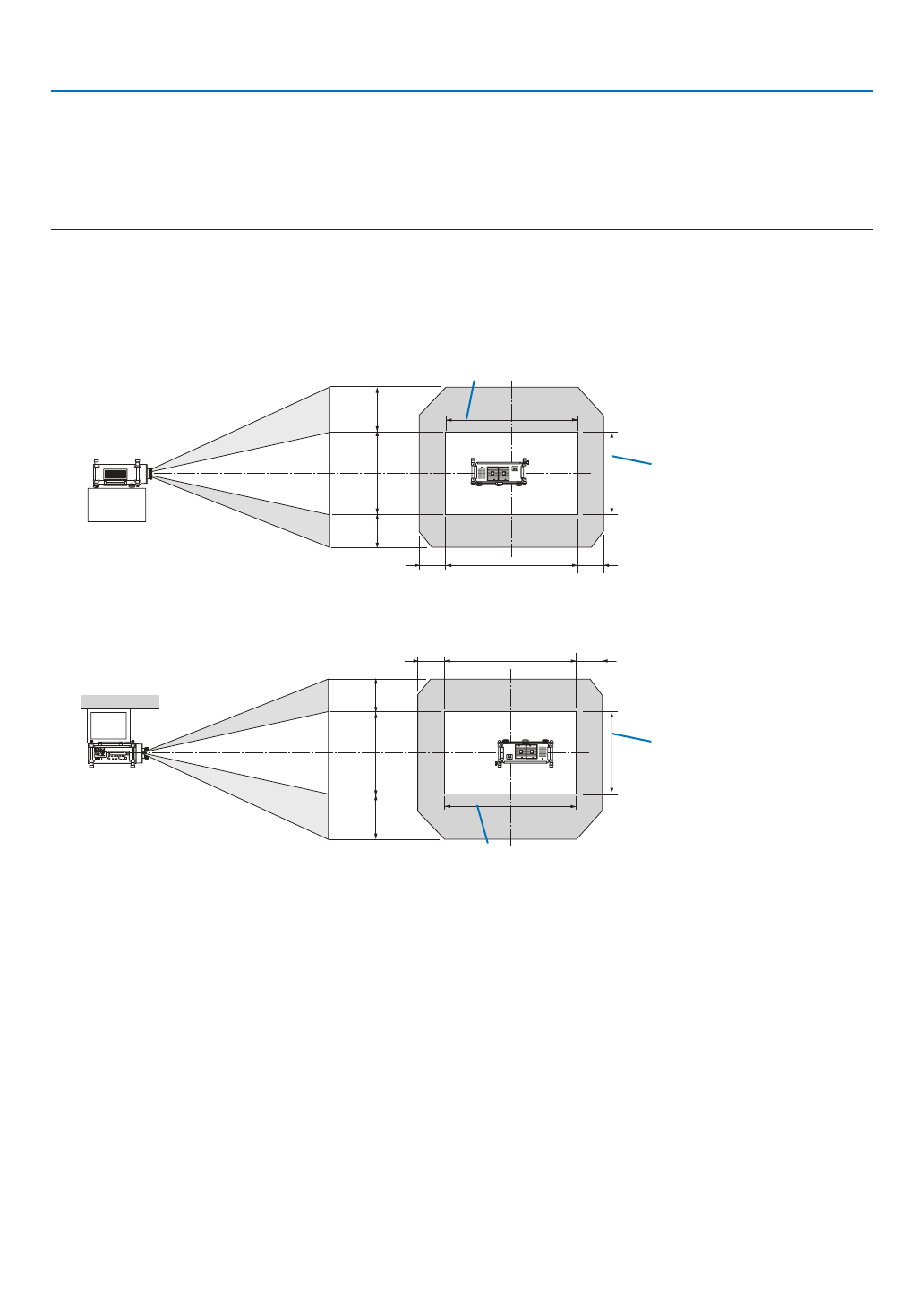

Диапазон сдвига объектива
Данный проектор оснащен функцией сдвига объектива для настройки позиции проецируемого изображения при
помощи кнопок LENS SHIFT
▼▲◀▶
. Объектив можно сдвинуть в приведенном ниже диапазоне.
Условные обозначения: V обозначает высоту (высота проецируемого изображения), H обозначает ширину (ширина
проецируемого изображения).
ПРИМЕЧАНИЕ: При использовании объектива NP25FL функцию сдвига объектива использовать нельзя.
Проецирование фронтальное/со стола
1V
1H
0,2H
0,2H
0,55V*
0,4V
Высота проекции
Ширина проекции
Проецирование фронтальное/с потолка
1V
1H
0,2H
0,2H
0,55V*
0,4V
Высота проекции
Ширина проекции
* Максимальный регулируемый диапазон для сдвига объектива (V) - 0,5V, если используется линза NP32ZL.
Например: Проецирование на экран 150"
В соответствии с таблицей размеров экрана (
→
стр.
), для экрана 16:10 H = 323,1 см, V = 201,9 см.
Диапазон регулирования в вертикальном направлении: проецируемое изображение можно сдвинуть вверх на 0,55
× 201,9 см
≈
111 см (если объектив находится в центральном положении). Для установки фронтальной/с потолка вы-
шеуказанные цифры меняются местами.
Диапазон настройки в горизонтальном направлении: Проецируемое изображение можно передвигать влево — на 0,2
× 323,1 см
≈
64,6 см, вправо — на 0,2 × 323,1 см
≈
64,6 см.
* Действительные значения могут отличаться на несколько % от данных в примере, т.к. расчет является приблизи-
тельным.
