121
5. Использование экранного меню
RGB ................................. Переключает на вход RGB.
КОМПОНЕНТ ................... Переключает на компонентный входной сигнал.
[ВИДЕО УРОВЕНЬ]
Данная функция выбирает уровень видеосигнала, когда внешнее устройство подключается к входным разъемам про-
ектора HDMI и DisplayPort.
АВТО ............................... Уровень видео переключается автоматически на основе информации выходного сигнала подключенного устройства.
В зависимости от подключенного устройства данные настройки не всегда могут выполняться должным образом. В этом случае
в меню переключите на «НОРМАЛЬНОЕ» или «УВЕЛИЧЕННЫЙ» и найдите оптимальные настройки.
НОРМАЛЬНОЕ ................ Данный режим отключает увеличенный режим.
УВЕЛИЧЕННЫЙ ............... Данный режим улучшает контраст изображения, подчеркивая темные и светлые детали более динамично.

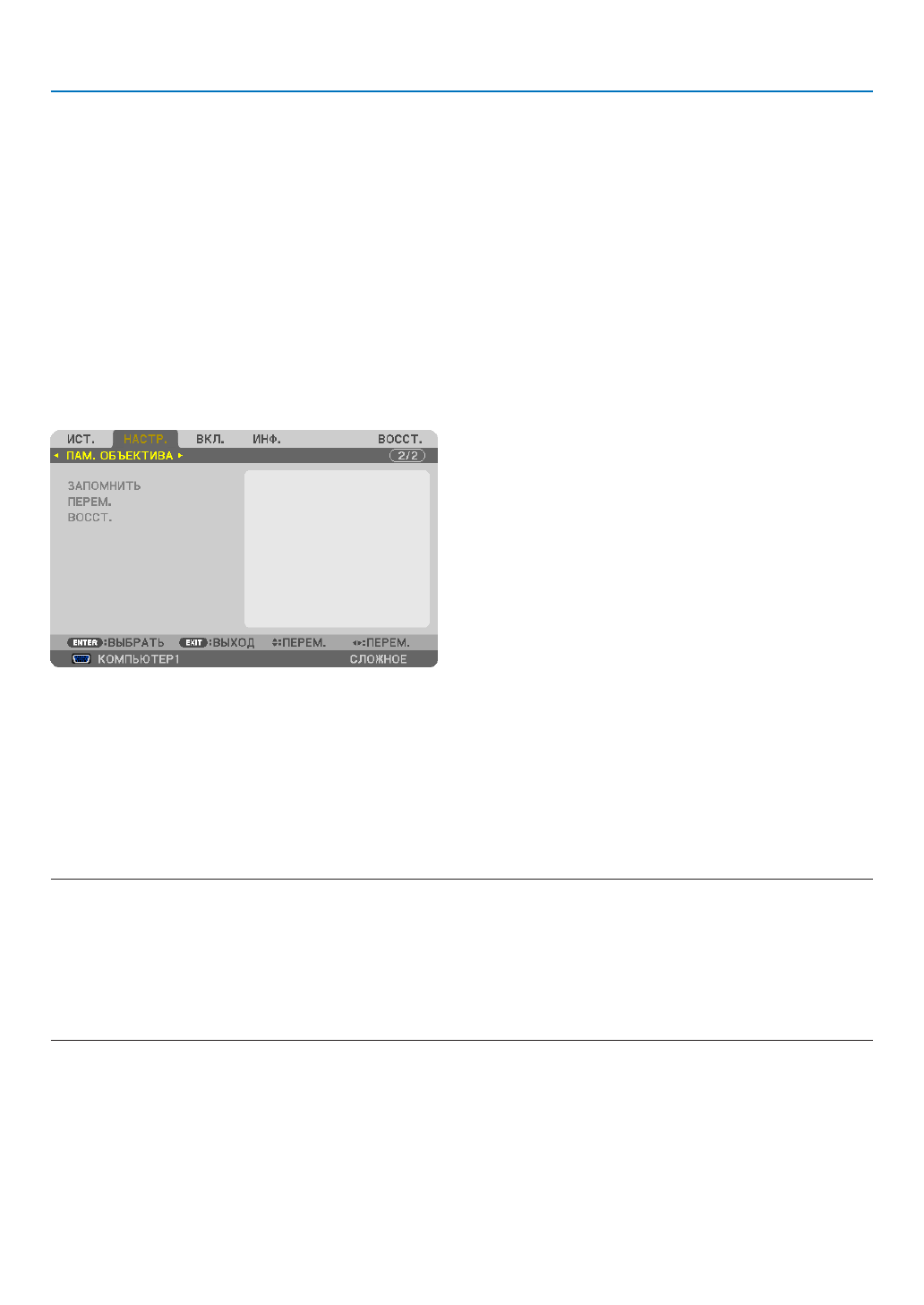

Использование функции памяти объектива [ПАМ. ОБЪЕКТИВА]
Эта функция служит для хранения установленных значений для каждого входного сигнала при использовании кно-
пок LENS SHIFT, ZOOM и FOCUS на проекторе. Сохраненные настройки могут применяться к выбранному сигналу. Это
устраняет необходимость осуществлять настройку сдвига объектива, фокуса и масштабирования во время выбора
источника.
ЗАПОМНИТЬ ................... Сохраняет в памяти текущие настройки для каждого входного сигнала.
ПЕРЕМ. ........................... Применяет настройки к текущему сигналу.
ВОССТ. ............................. Возвращает настройки к предыдущему состоянию.
ПРИМЕЧАНИЕ:
• Настройки сдвига объектива, масштабирования и фокусировки могут быть выполнены с помощью пульта дистанционного управления. (
→
стр.
• Чтобы сохранить настройки, общие для всех входных сигналов, используйте функцию ССЫЛ. ПАМ. ОБ. См. стр.
.
• Настройки памяти объектива будут автоматически сохранены в СПИСОК ВВОДА. Данные настройки памяти объектива могут быть загружены из СПИСОК
ВВОДА. (
→
стр.
Имейте в виду, что выполнение функции [ВЫРЕЗАТЬ] или [УДАЛИТЬ ВСЁ] в СПИСОК ВВОДА удалит настройки памяти объектива, а также настройки ис
-
точника. Это удаление не вступит в силу, пока не будут загружены другие настройки.
