16
2. Проецирование изображения (основные операции)
Использование фиксатора силового кабеля
Чтобы предотвратить случайное отсоединение силового кабеля из разъема AC IN проектора, прикрепите фиксатор
силового кабеля для закрепления кабеля.
ПРИМЕЧАНИЕ:
• Не скрепляйте силовой кабель с другими кабелями. Это может создать шум, неблагоприятно влияющий на сигнальный кабель.
ВНИМАНИЕ
• Не упаковывайте кабель. Это может привести к нагреванию или пожару.
• Не скрепляйте два силовых кабеля при использовании двух штабелированных проекторов. Это может при-
вести к пожару.
ПРИМЕЧАНИЕ: Будьте внимательны, не вставляйте поясок в обратном направлении. Прикрепив поясок, его нельзя будет вынуть из паза.

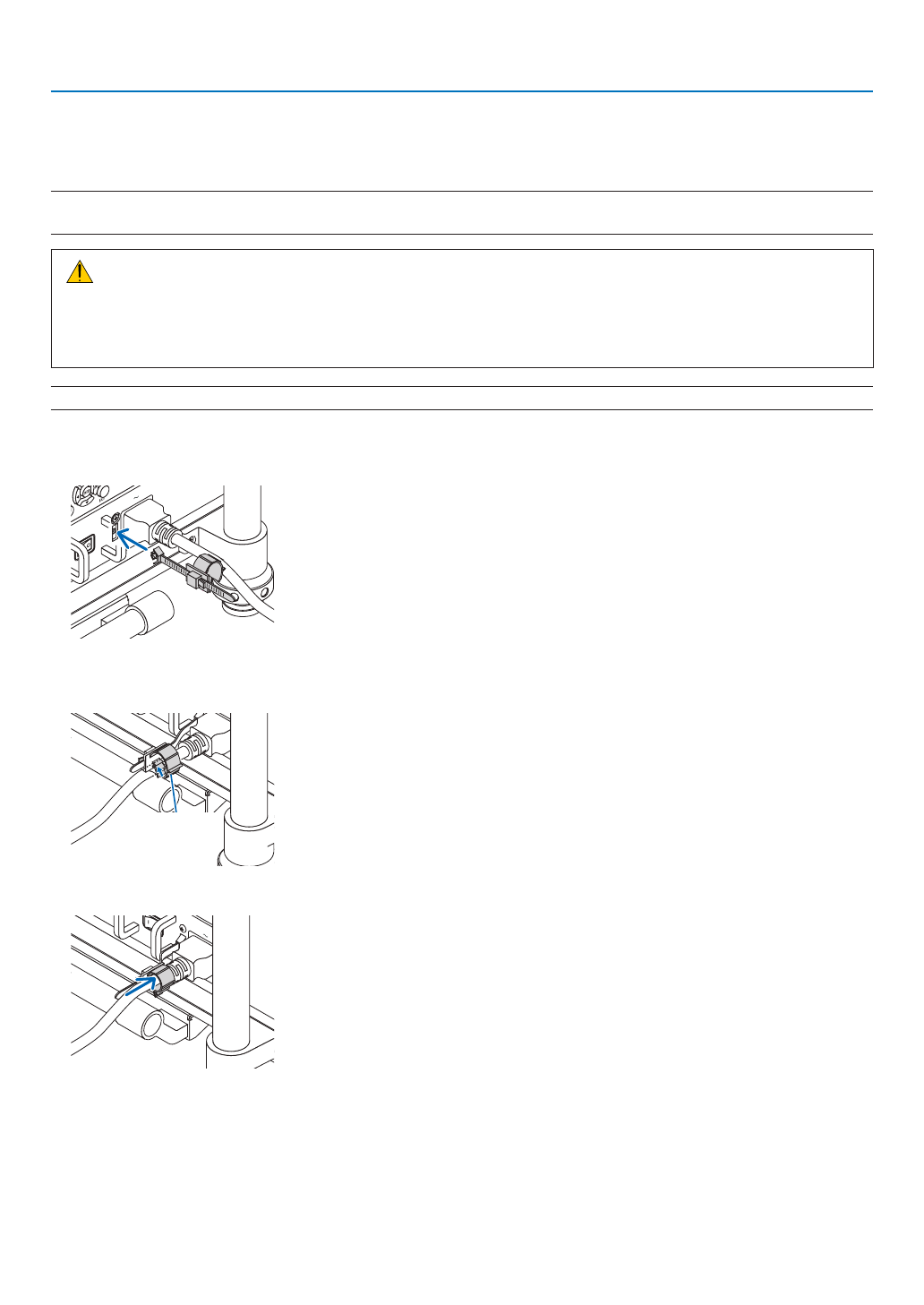

Установка фиксатора силового кабеля
1. Вставьте конец пояска фиксатора силового кабеля в паз рядом с разъемом AC IN на панели разъемов.
2. Закрепите силовой кабель с помощью фиксатора силового кабеля.
Нажмите на зажим и защелкните его.
Зажим
3. Подвиньте зажим к краю силового кабеля.
