191
7. Техническое обслуживание

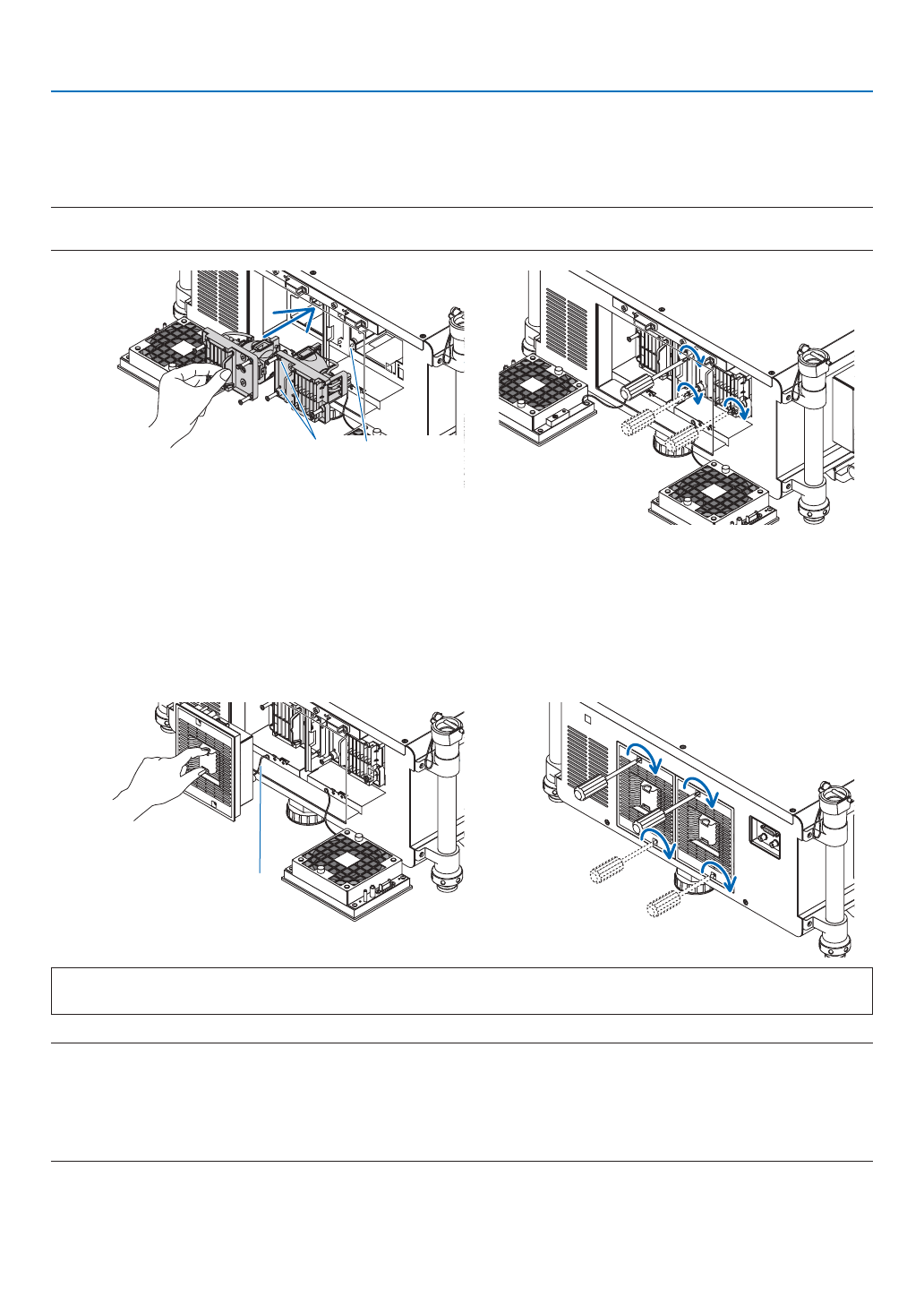

3. Установите новый корпус лампы.
(1) Установите новый корпус лампы так, чтобы он вошел в разъем.
(2) Закрепите лампу в предназначенном для нее месте с помощью трех винтов.
• Убедитесь, что винты хорошо затянуты.
ПРИМЕЧАНИЕ:
• Обязательно установите и Лампу 1, и Лампу 2. Проектор не включится, если не будут установлены обе лампы.
Установочное от-
верстие
Направляющий
выступ
4. Установите крышку отсека лампы на место.
(1) Совместите левую сторону крышки лампы с левой стороной корпуса лампы и установите крышку лампы. Выполняя
данную операцию, расположите провод внутри отсека лампы таким образом, чтобы не защемить его крышкой
лампы.
(2) Затяните два винта, чтобы закрепить крышку отсека лампы.
• Убедитесь, что винты хорошо затянуты.
Провод
На этом замена лампы заканчивается.
Теперь приступайте к замене фильтра.
ПРИМЕЧАНИЕ: Если продолжать использовать проектор еще в течение 100 часов после окончания срока службы лампы, то индикаторы LAMP 1 и LAMP 2 будут
гореть красным, проектор не сможет включиться и меню не будет отображаться.
Если это произойдет, нажмите и удерживайте в течение 10 секунд кнопку HELP на пульте дистанционного управления, чтобы обнулить счетчик времени
эксплуатации лампы.
Когда счетчик времени эксплуатации лампы будет обнулен, индикатор LAMP погаснет. Если заменяется только одна лампа, то для сброса времени наработки
лампы выберите в меню параметр [ВОССТ.]. Не нажимайте кнопку HELP.
