209
8. User Supportware
❸
Управление проектором через локальную сеть (PC Control Utility
Pro 4/Pro 5)
Используя утилиты «PC Control Utility Pro 4» и «PC Control Utility Pro 5», можно управлять проектором через локальную
сеть.
PC Control Utility Pro 4 - программа, совместимая с Windows. (
→
эта стр.)
PC Control Utility Pro 5 - программа, совместимая с Mac OS. (
→
стр.
)
Функции управления
Питание Вкл./Выкл., выбор сигнала, фиксирование изображения, отключение изображения, регулировка, предупре-
ждение об ошибках, график событий.

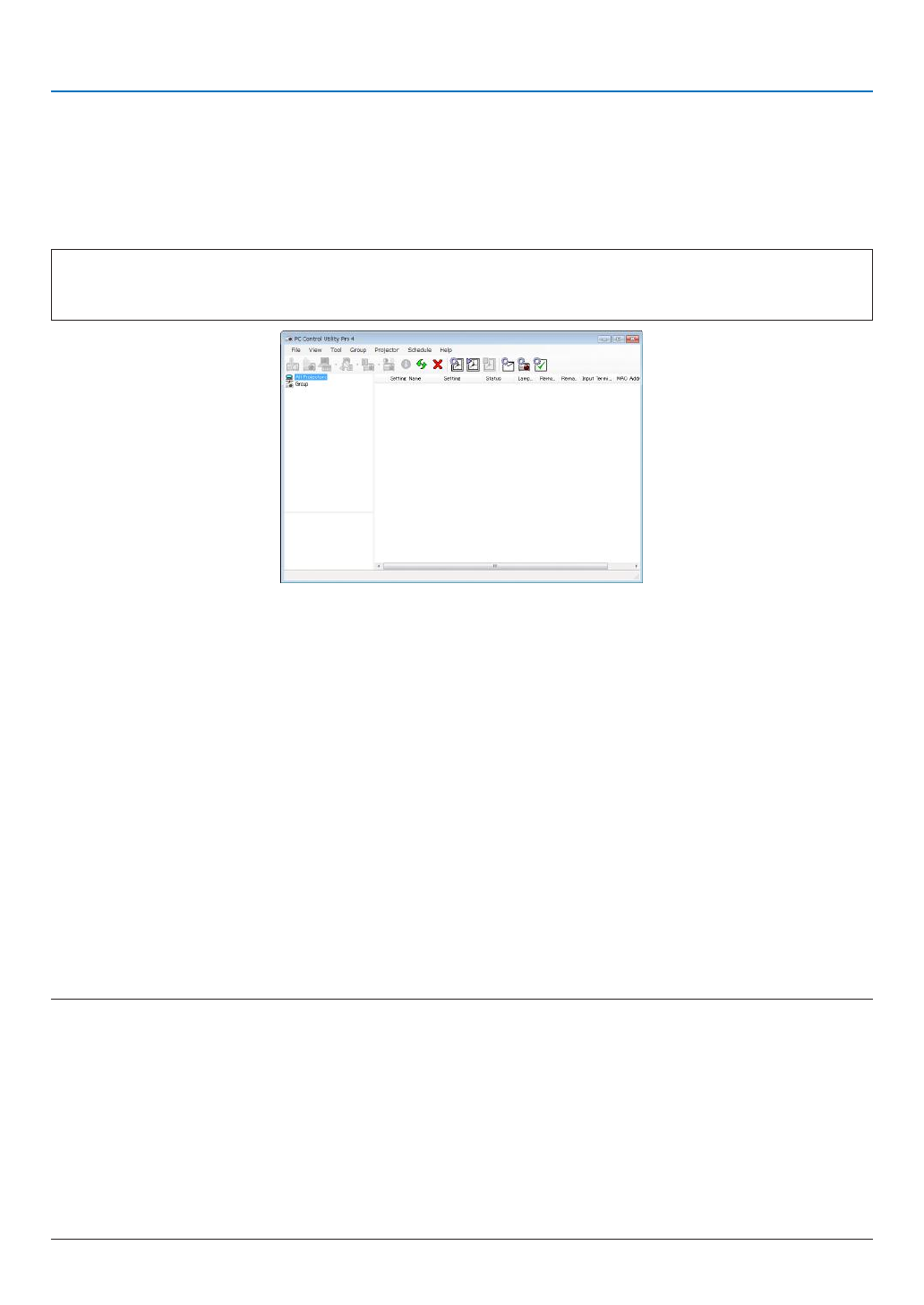

Экран программы PC Control Utility Pro 4
Данный раздел содержит общие сведения о подготовке к использованию программы PC Control Utility Pro 4/Pro 5.
Для получения информации о том, как использовать PC Control Utility Pro 4/Pro 5, см. раздел справки программы PC
Control Utility Pro 4/Pro 5.
ПОДСКАЗКА:
• PC Control Utility Pro 4 можно использовать с последовательным соединением.
• PC Control Utility Pro 4 позволяет регулировать 3D настройки. (
→
стр.
Использование на Windows
Подключите проектор к локальной сети.
Подключите проектор к локальной сети, следуя инструкциям в разделе «Подключение к проводной локальной сети»
(
→
стр.
), «Подключение с помощью модуля беспроводной локальной сети (Дополнительно: серия NP02LM)» (
→
) и «
❾
Меню приложений — СЕТЕВЫЕ НАСТРОЙКИ» (
→
Запустите PC Control Utility Pro 4
Нажмите «Пуск»
→
«Все программы» или «Программы»
→
«NEC Projector User Supportware»
→
«PC Control Utility Pro 4»
→
«PC Control Utility Pro 4».
ПРИМЕЧАНИЕ:
• Для того чтобы в программе PC Control utility Pro 4 работала функция расписания, необходимо, чтобы компьютер находился в рабочем режиме, а не в режиме
ожидания/экономии энергии. Выберите опцию «Электропитание» в «Панели управления» Windows и отключите режим ожидания/экономии энергии перед
запуском программы планировщика.
[Пример] Для Windows 7:
Выберите «Панель управления»
→
«Система и безопасность»
→
«Электропитание»
→
«Настройка перехода в спящий режим»
→
«Переводить компьютер
в спящий режим»
→
«Никогда».
ПРИМЕЧАНИЕ:
• Если в меню для [РЕЖИМ ОЖИДАНИЯ] выбран параметр [ЭНЕРГОСБЕРЕГАЮЩИЙ], то проектор нельзя будет включить с помощью сетевого соединения
(проводная/беспроводная локальная сеть).
Если в меню для [РЕЖИМ ОЖИДАНИЯ] выбран параметр [ОЖИДАНИЕ СЕТИ], то проектор нельзя будет включить с помощью подключения к беспроводной локальной
сети.
