2. Проецирование изображения (основные операции)
Настройка положения проецируемого изображения по вертикали (Сдвиг объектива)
ПРИМЕЧАНИЕ:
• Для проектора с объективом NP25FL (фиксированный фокус) функция сдвига объектива недоступна.
Верните сдвиг объектива в исходное положение перед установкой объектива на проектор.
• Сдвиг объектива до максимального значения одновременно в двух направлениях вызовет потемнение краев изображения или появление тени на нем.

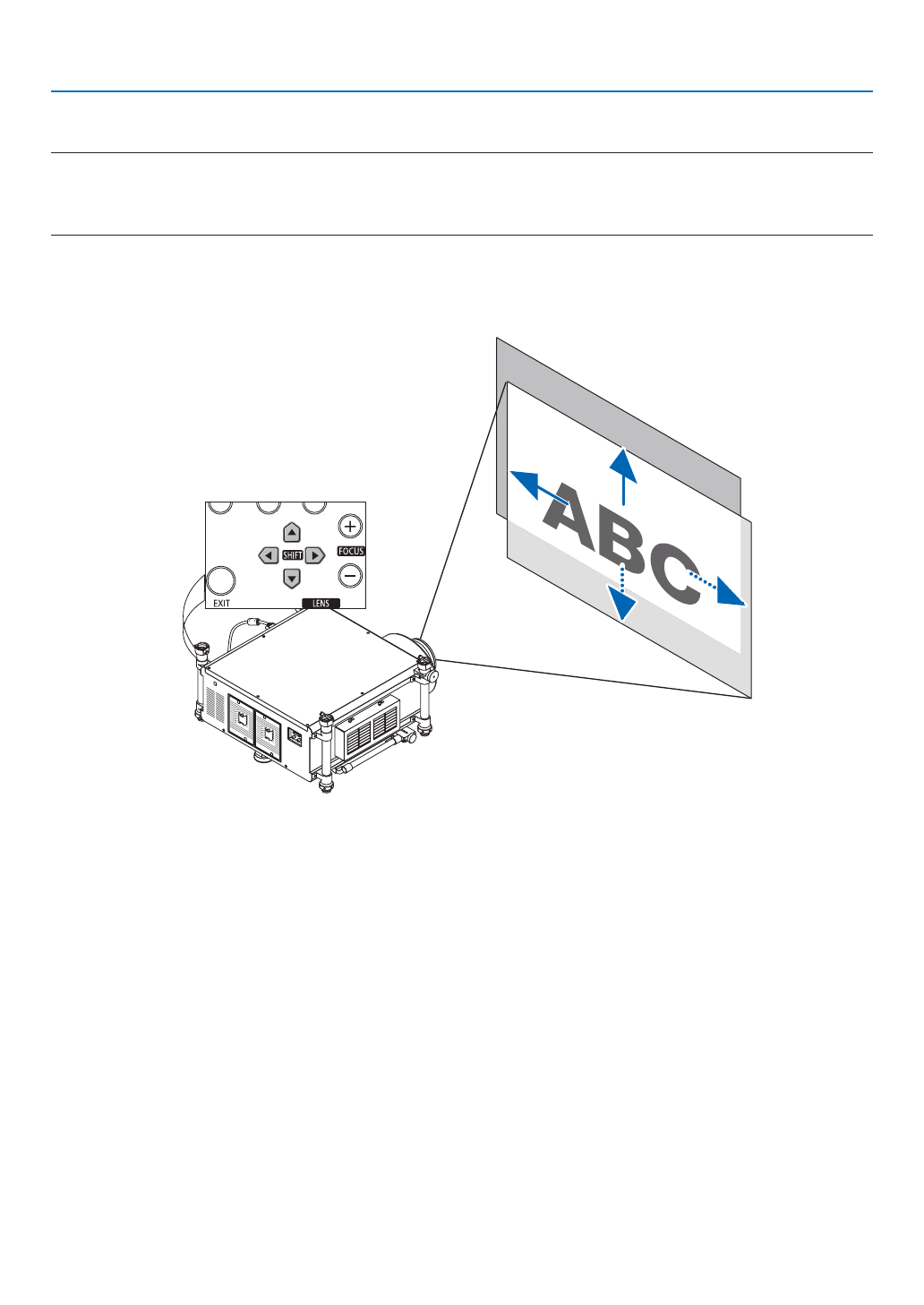

Настройка с помощью кнопок на корпусе проектора
1. Нажмите одну из кнопок LENS SHIFT
▼▲◀▶
.
2. С помощью кнопок LENS SHIFT
▼▲◀▶
передвиньте проецируемое изображение.
Возврат сдвига объектива в исходное положение
Нажмите и удерживайте кнопку SHUTTER/HOME POSITION в течение 2 секунд, чтобы вернуть сдвиг объектива в ис-
ходное положение (почти центральное положение)
