123
5. Использование экранного меню
ИСТ.:
Данная опция позволяет выбрать сигнал дополнительного изображения.
Доступные опции: ВЫКЛ., ВИДЕО и S-ВИДЕО.
Выбор параметра [ВЫКЛ.] отменит режим PIP/КАРТИНКА В КАРТИНКЕ и вернет нормальный экран.

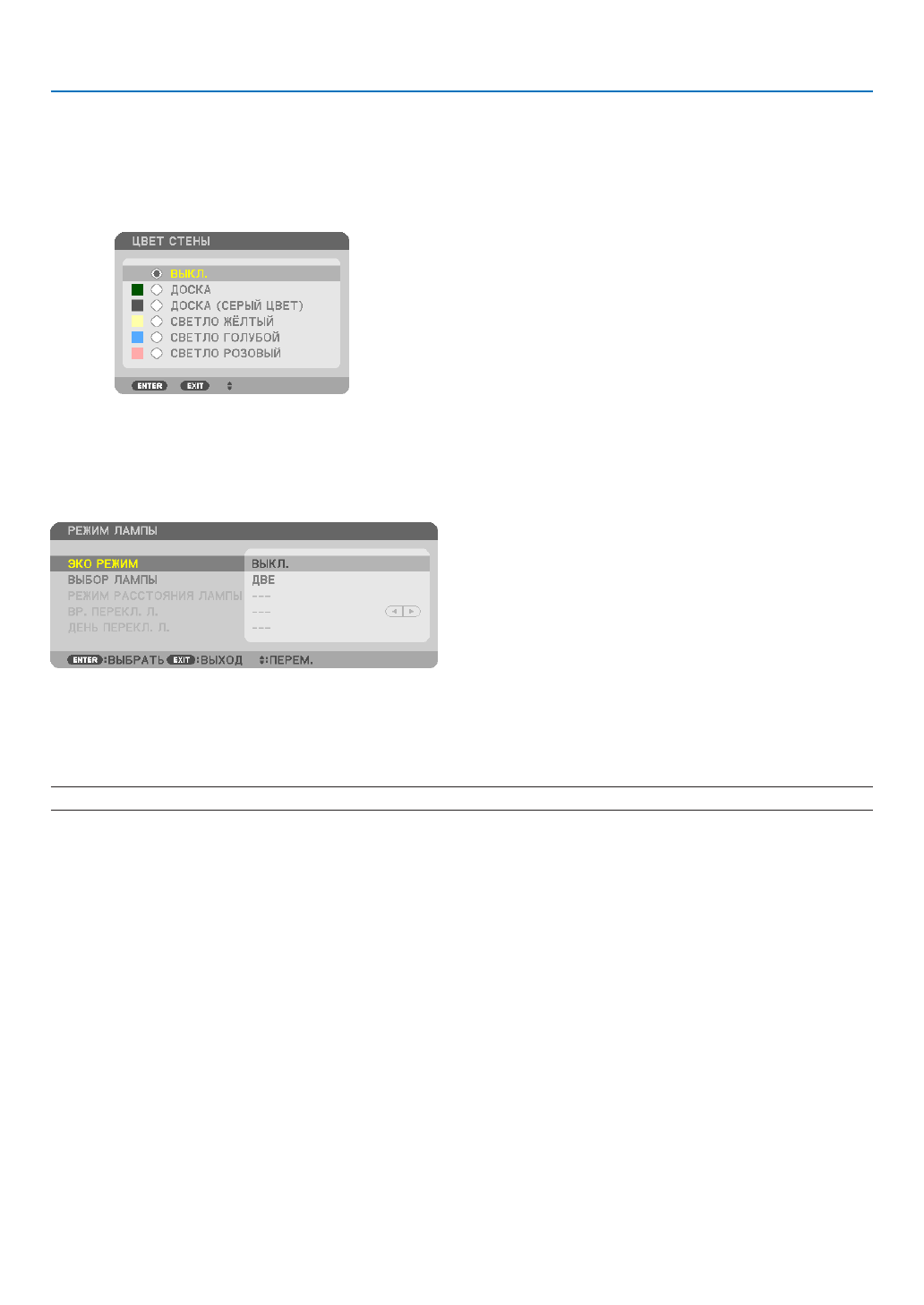

Использование функции коррекции цвета экрана [ЦВЕТ СТЕНЫ]
С помощью данной функции осуществляется быстрая коррекция цвета с целью адаптации изображения к экрану, цвет
которого отличается от белого.
[РЕЖИМ ЛАМПЫ]
В проекторе предусмотрено наличие двух ламп (система двух ламп).
Данная система двух ламп обеспечивает увеличение срока службы лампы, повышенную яркость и наличие запасной
лампы (лампы с продлённым сроком службы).
Для параметра [РЕЖИМ ЛАМПЫ] предусмотрено 3 опции: [ЭКО РЕЖИМ], [ВЫБОР ЛАМПЫ] и [РЕЖИМ РАССТОЯНИЯ
ЛАМПЫ].
ПРИМЕЧАНИЕ: Убедитесь, что и для лампы 1, и для лампы 2 используется один и тот же тип лампы.
Настройка энергосберегающего режима [ЭКО РЕЖИМ]
ЭКО РЕЖИМ увеличивает срок службы лампы, одновременно уменьшая потребление энергии и ограничивая выбросы
CO2.
Можно выбрать один из двух режимов яркости лампы: [ВЫКЛ.] и [ВКЛ.].
(
→
