216
8. User Supportware
❺
Эксплуатация проектора через локальную сеть (Virtual Remote
Tool)
С помощью служебной программы «Virtual Remote Tool», которую можно загрузить с веб-сайта компании, на экране
компьютера может быть отображен виртуальный пульт дистанционного управления (или панель инструментов).
Эта функция поможет выполнять такие операции, как включение или выключение проектора и выбор сигнала, через
локальную сеть. Также ее можно использовать для отправки изображения на проектор и его сохранения в качестве
заставки проектора. После передачи изображения есть возможность его зафиксировать, чтобы не допустить его из-
менения.
Функции управления
Вкл./Выкл., выбор сигнала, фиксирование изображения, отключение изображения, передача логотипа на проектор
и дистанционное управление на вашем компьютере.

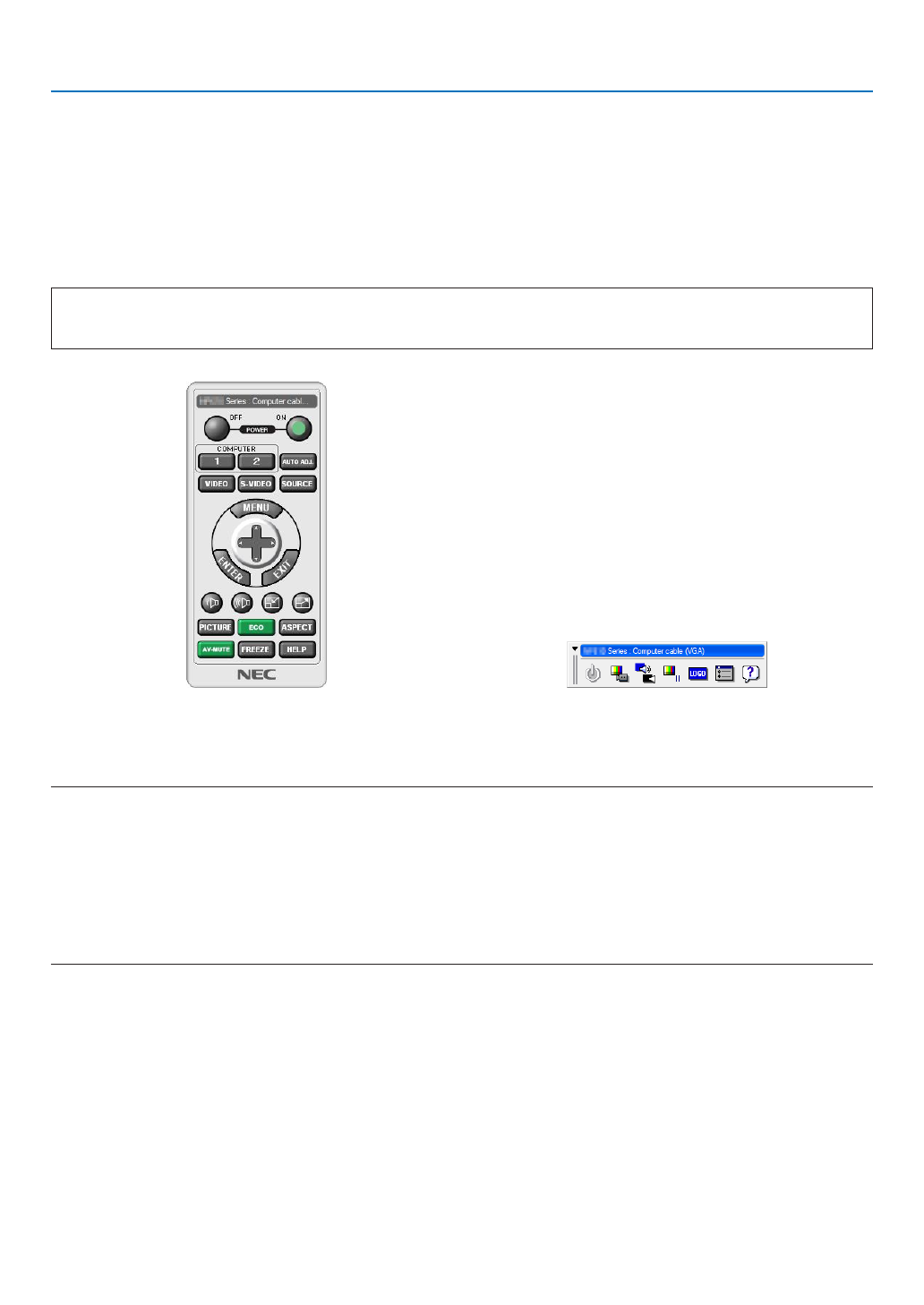

Виртуальный пульт дистанционного управления
Окно пульта дистанционного управления
Панель инструментов
В этом разделе рассматриваются основные положения для подготовки к использованию Virtual Remote Tool.
Дополнительную информацию по использованию Virtual Remote Tool см. в справке к Virtual Remote Tool.
ПРИМЕЧАНИЕ:
• Для логотипа (графического изображения), который можно отправить на проектор с помощью Virtual Remote Tool, существуют следующие ограничения:
- Размер файла: не более 256 КБ
- Размер изображения (разрешение): собственное разрешение проектора
- Формат файла: JPEG
• Логотип, отправляемый с помощью Virtual Remote Tool, будет отображен в центре экрана. Окружение будет окрашено в черный цвет.
• Если заменить фон, установленный по умолчанию как «логотип NEC», другим фоном, то вернуть заставку к исходному «логотип NEC» нельзя, даже при
-
меняя функцию [ВОССТ.] Чтобы вернуть обратно «логотип NEC» для фоновой заставки, необходимо его зарегистрировать в качестве фоновой заставки
с помощью файла изображения (\Logo\NEC_logo_black_WUXGA.jpg), который находится на входящем в комплект NEC Projector CD-ROM.
ПОДСКАЗКА:
• Virtual Remote Tool можно использовать также с последовательным соединением.
• Чтобы загрузить или обновить Virtual Remote Tool, посетите наш веб-сайт: http://www.nec-display.com/dl/en/index.html
Подключите проектор к локальной сети.
Подключите проектор к локальной сети, следуя инструкциям в разделе «Подключение к проводной локальной сети»
(
→
), «Подключение к беспроводной локальной сети (продается отдельно)» (
→
) и «
❾
Меню приложе-
ний — СЕТЕВЫЕ НАСТРОЙКИ» (
→
)
