229

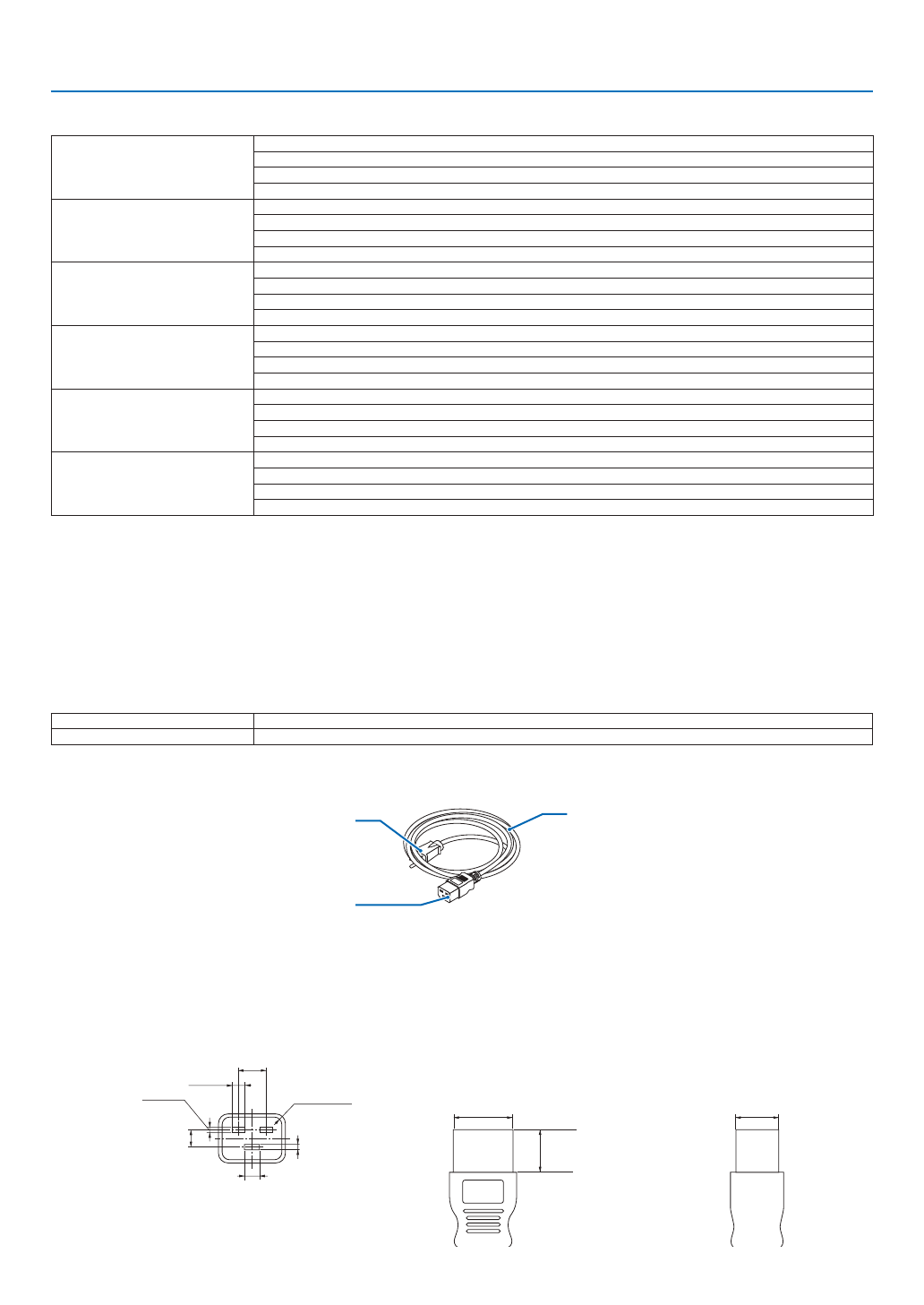

9. Приложение
Возможные объективы
NP25FL
Ручная фокусировка
проекционное отношение 0,67:1, F2,5, f=14,6 мм
Размер изображения (диагональ): 80 - 200 дюймов / 2,03 - 5,08 м
Проекционное расстояние (Мин.-Макс.): 1,1 – 3,2 м
NP26ZL
Автоматический зум и фокус
проекционное отношение 1,39-1,87:1, F2,5, f=28,9-38,9 мм
Размер изображения (диагональ): 100 – 500 дюймов / 2,54 – 12,7 м
Проекционное расстояние (Мин.-Макс.): 2,8 – 24 м
NP27ZL
Автоматический зум и фокус
проекционное отношение 1,87-2,56:1, F2,5, f=39-53,4 мм
Размер изображения (диагональ): 100 – 500 дюймов / 2,54 – 12,7 м
Проекционное расстояние (Мин.-Макс.): 4,0 – 24,0 м
NP28ZL
Автоматический зум и фокус
проекционное отношение 2,56-4,16:1, F2,5, f=52,4-85,3 мм
Размер изображения (диагональ): 100 – 500 дюймов / 2,54 – 12,7 м
Проекционное расстояние (Мин.-Макс.): 9,0 – 45,0 м
NP29ZL
Автоматический зум и фокус
проекционное отношение 4,16-6,96:1, F2,5, f=84,9-142,0 mm
Размер изображения (диагональ): 100 – 500 дюймов / 2,54 – 12,7 м
Проекционное расстояние (Мин.-Макс.): 12,0 – 80,0 м
NP32ZL
Автоматический зум и фокус
проекционное отношение 0,9-1,1:1, F2,5-2,7, f=19,4-23,3 mm
Размер изображения (диагональ): 70 – 600 дюймов / 1,78 – 15,2 м
Проекционное расстояние (Мин.-Макс.): 1,4 – 14,4 м
• Данные технические характеристики и конструкция изделия могут изменяться без уведомления.
Силовой кабель
Если невозможно использовать прилагаемый силовой кабель или если в месте Вашего проживания условия напря-
жения отличаются от прилагаемого силового кабеля, используйте силовые кабели, соответствующие электрическим
характеристикам, типам силовых кабелей и законодательству страны установки, как показано в следующей таблице,
показанной ниже. За дополнительной информацией обращайтесь к официальному представителю компании.
Электрические характеристики силового кабеля
Электропитание
Электрические характеристики силового кабеля
200–240 В переменного тока
250 В, 16 А или больше
Тип силового кабеля
вилка
разъем
кабель
Штепсельная вилка и кабель
Штепсельная вилка должна удовлетворять требованиям безопасности, предъявляемым в регионе эксплуатации, и
подходить к типу используемой электрической розетки.
Разъем
Геометрические параметры разъема силового кабеля показаны ниже
7
+0,5
−0
13±0,2
20 мин.
2.5
+0,5
−0
8±0,2
2,5
+0,5
−0
R3,5 мин.
6,0
+0,5
−0
28
+0
−0,9
20
+0
−0,7
Единица измерения: мм
