158

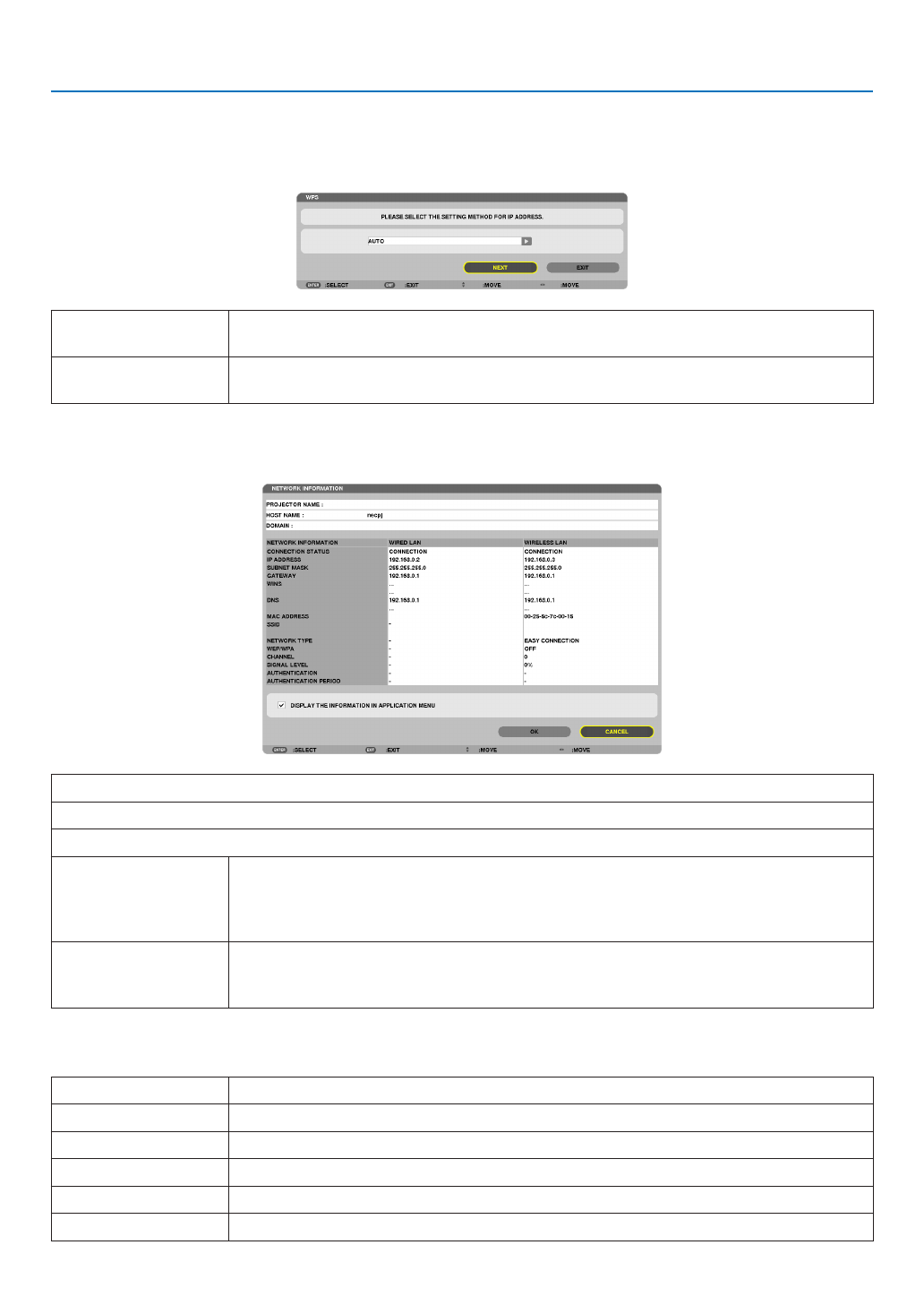

5. Использование экранного меню
WPS
Если точка доступа беспроводной локальной сети, подключенная к проектору, поддерживает WPS (Wi-Fi Protected
Setup TM), то для настройки беспроводной локальной сети для проектора можно использовать PIN-метод или метод
кнопки.
ТИП PIN
Задайте для точки доступа 4-цифровой или 8-цифровой PIN-код WPS, чтобы завершить
настройку для безопасности SSID.
ТИП КНОПКИ
Нажмите специальную кнопку точки доступа и модуля беспроводной локальной сети про-
ектора, чтобы завершить настройку для безопасности SSID.
ИНФОРМАЦИЯ О СЕТИ
Следующая информация появится, когда проектор подключится к сети (проводной или беспроводной локальной сети).
НАЗВАНИЕ ПРОЕКТОРА
ИМЯ ХОСТА
ДОМЕН
ИНФОРМАЦИЯ О СЕТИ
(ПРОВОДНАЯ ЛОКАЛЬ-
НАЯ СЕТЬ/БЕСПРОВОД-
НАЯ ЛОКАЛЬНАЯ СЕТЬ)
СТАТУС ПОДКЛЮЧЕНИЯ, АДРЕС IP, ПОД СЕТЕВАЯ МАСКА, ВХОД, WINS, DNS, АДРЕС MAC,
SSID, ТИП СЕТИ, WEP/WPA, КАНАЛ, УРОВЕНЬ СИГНАЛА, АУТЕНТИФИКАЦИЯ, СРОК АУТЕН-
ТИФИКАЦИИ
ОТОБРАЖЕНИЕ ИН-
ФОРМАЦИИ В МЕНЮ
ПРИЛОЖЕНИЯ
Включение и выключение экрана информации о сети.
Значения этих статусных формулировок описаны ниже.
Формулировка
Статус аутентификации
Проверенный
Проверка проведена корректно.
Ошибка
Проверка не удалась.
Проверка…
Идет процесс проверки.
Срок истек
Истек срок цифрового сертификата. Или [ДАТА, ПРЕДУСТАНОВКА ВРЕМЕНИ] не верная.
Ошибка времени
[ДАТА, ПРЕДУСТАНОВКА ВРЕМЕНИ] очищена. Настройте правильную дату и время.
