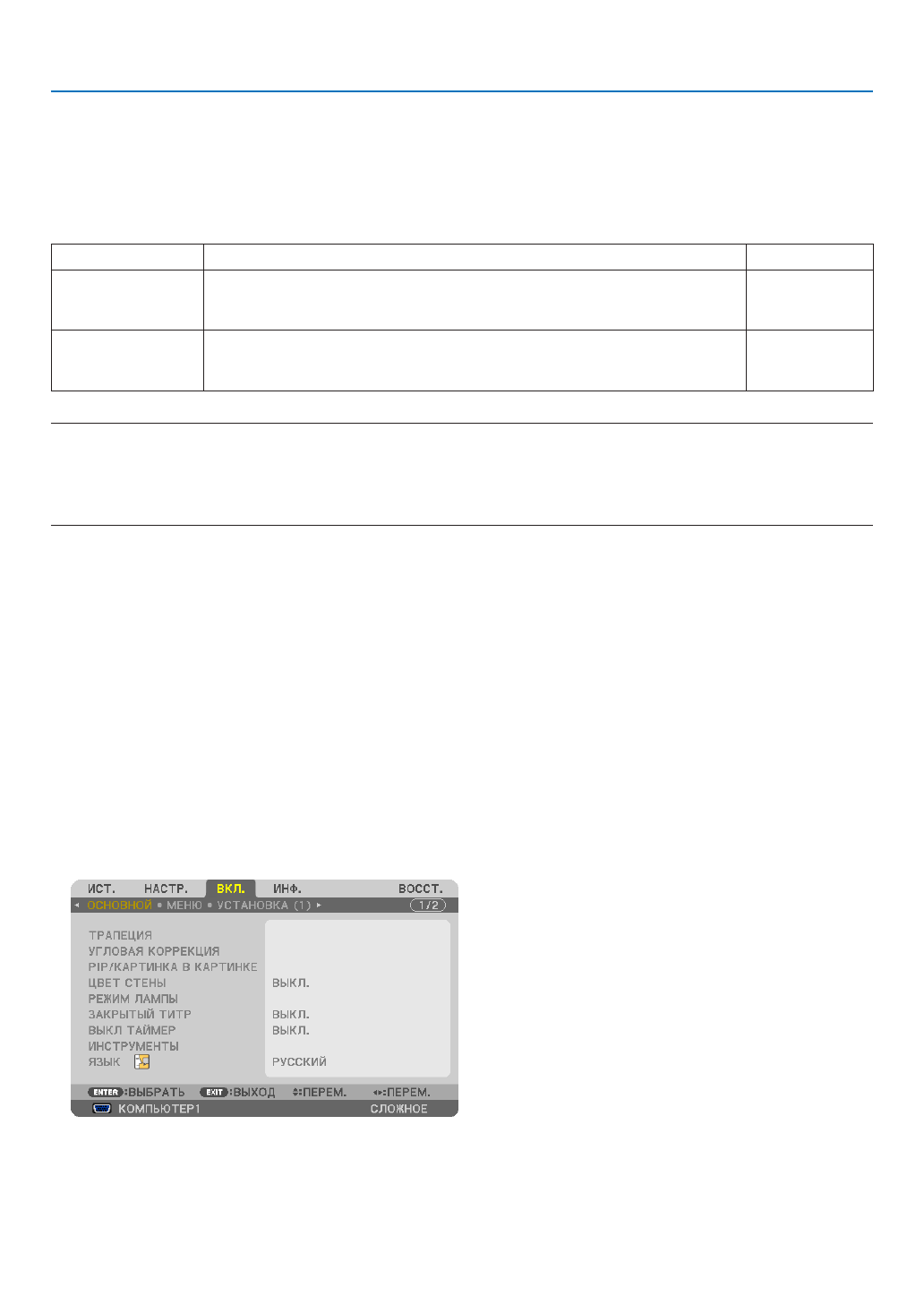

3. Полезные функции
❿
Сохранение изменений для сдвига объектива, масштабирования
и фокуса [ПАМ. ОБЪЕКТИВА]
Установленные значения могут быть сохранены в памяти проектора при использовании кнопок LENS SHIFT, ZOOM и
FOCUS на проекторе. Сохраненные настройки могут применяться к выбранному сигналу. Это устраняет необходимость
осуществлять настройку сдвига объектива, фокуса и масштабирования во время выбора источника. Есть два способа
сохранить настройки для сдвига объектива, масштабирования и фокуса.
Название функции
Описание
стр.
ССЫЛ. ПАМ. ОБ.
Значения настроек, общие для всех входных сигналов.
Если в [ПАМ. ОБЪЕКТИВА] нет сохраненных значений настроек, то значения, сохра-
ненные в [ССЫЛ. ПАМ. ОБ.], будут применены для настройки объектива.
→
ПАМ. ОБЪЕКТИВА
Значения настроек для каждого входного сигнала.
Используйте значения настроек для сигналов с различным соотношением сторон
или разрешением. Значения настроек могут применяться во время выбора сигнала.
→
ПРИМЕЧАНИЕ:
• Настройки сдвига объектива, масштабирования и фокусировки могут быть выполнены с помощью пульта дистанционного управления. (
→
стр.
• Объектив NP25FL не поддерживает функцию пам. объектива.
• После замены объектива обязательно выполните операцию [КАЛИБРОВКА].
Пример использования
Когда на экране с соотношением сторон 4:3 необходимо отобразить сигнал NTSC или другой сигнал формата 4:3, а
также сигнал SXGA или другой сигнал формата 5:4:
Выполните настройки сдвига объектива, фокуса и масштабирования, чтобы привести к стандарту размер экрана по
вертикали сигнала формата 5:4.
Теперь могут отображаться сигналы и формата 4:3, и формата 5:4.
Обратите внимание, что с данными настройками сдвига, фокуса и масштабирования сигнал формата 4:3 будет ото-
бражаться на экране уменьшенным.
Чтобы устранить это уменьшение размера, настройте сдвиг, фокус и масштабирование до оптимального состояния
для каждого сигнала формата 4:3 и 5:4.
Запоминание (хранение) каждого из этих значений даст возможность осуществлять проекцию в оптимальном режиме
при переключении сигналов.
Чтобы сохранить значения настроек в [ССЫЛ. ПАМ. ОБ.]:
1. Нажмите кнопку MENU.
На экране отобразится меню.
2. Нажмите кнопку
▶
, чтобы выбрать [ВКЛ.], и нажмите кнопку ENTER.
3. Нажмите кнопку
▶
, чтобы выбрать [УСТАНОВКА (1)].
