7. Техническое обслуживание

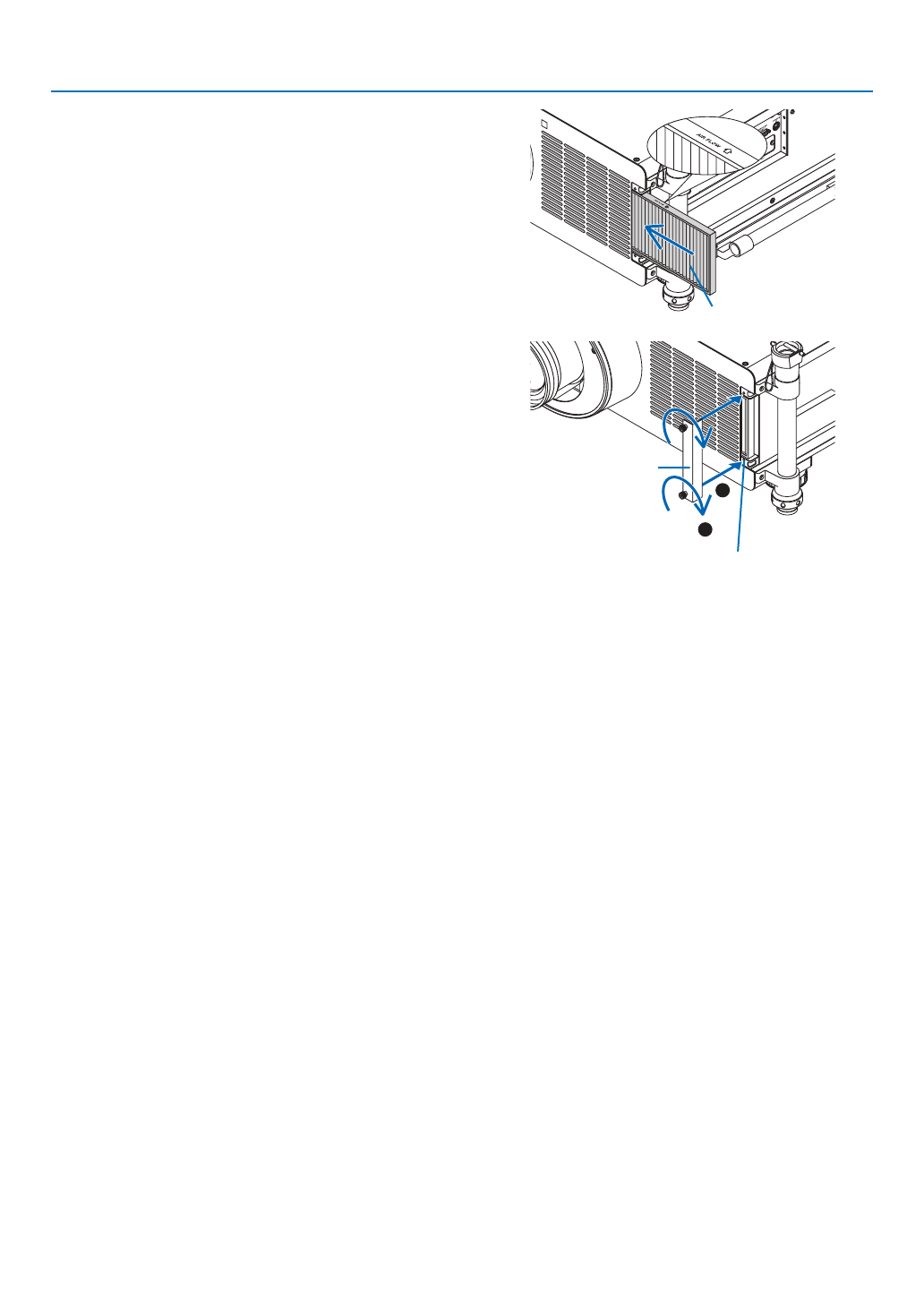

4. Установите фильтр на свое посадочное место.
Вставляйте фильтр указателем «
↓
AIR FLOW
↓
», направлен-
ным в сторону проектора.
(1) Вставьте фильтр во впускное отверстие.
(2) Совместите верхнюю сторону фильтра с входным от-
верстием.
Фильтр
5. Установите крышку фильтра обратно на корпус про
-
ектора.
(1) Совместите винт с соответствующим отверстием под
винт.
(2) Затяните оба винта с рифленой головкой по часовой
стрелке.
1
2
Отверстие под
винт
Крышка фильтра
6. Сбросьте время наработки фильтра.
Подключите силовой кабель к сети питания, включите глав-
ный переключатель питания, затем включите проектор.
В меню выберите [ВОССТ.]
→
[СБРОС ВРЕМЕНИ НАРАБОТКИ
ФИЛЬТРА] и сбросьте время наработки фильтра. (
→
стр.
