7. Техническое обслуживание
(2) Сдвиньте крышку фильтра вправо и затяните оба винта
с рифленой головкой по часовой стрелке.
ПРИМЕЧАНИЕ:
Обязательно выполняйте чистку обоих фильтров (на лицевой и левой стороне),
чтобы показания наработки фильтра были максимально точными.
Чистка фильтра, расположенного на лицевой стороне

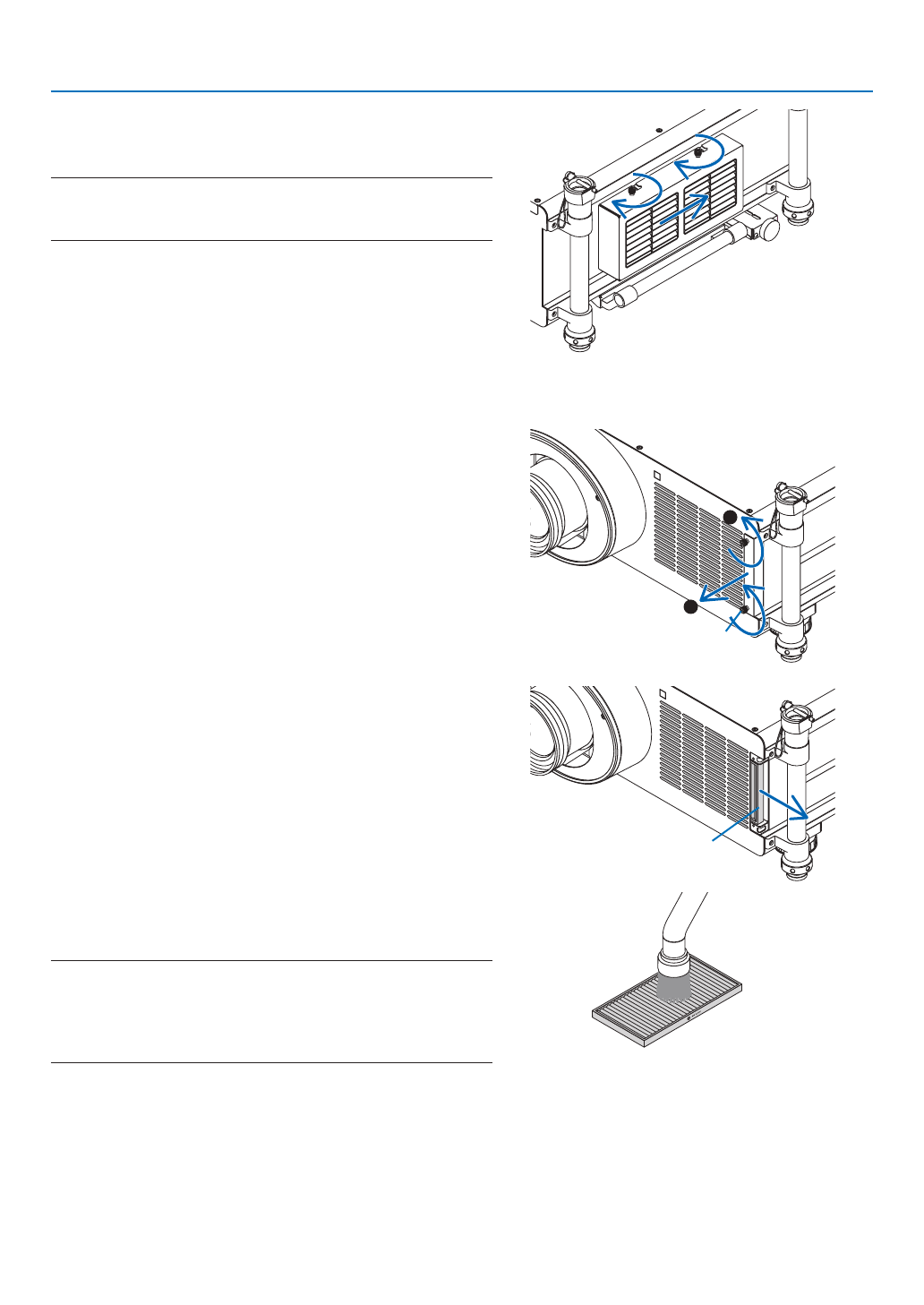

1. Снимите крышку фильтра.
(1) Ослабьте оба винта с рифленой головкой, поворачивая
их против часовой стрелки.
• Винты не вынимаются.
• Если винты затянуты слишком туго, воспользуйтесь
крестообразной отверткой.
(2) Снимите крышку фильтра, потянув ее на себя.
1
2
Винт с рифленой
головкой
2. Извлеките фильтр.
Извлеките фильтр, вытягивая его вправо.
Фильтр
3. С помощью пылесоса вычистите внутреннюю часть
фильтра от пыли.
Вычистите от пыли гофрированный фильтр.
ПРИМЕЧАНИЕ:
• Каждый раз при чистке фильтра пылесосом используйте входящую в комплект
пылесоса мягкую щетку. Это защитит фильтр от повреждений.
• Запрещается мыть фильтр водой. Несоблюдение данного правила может по
-
вредить мембрану фильтра, а также привести к засорению.
