169

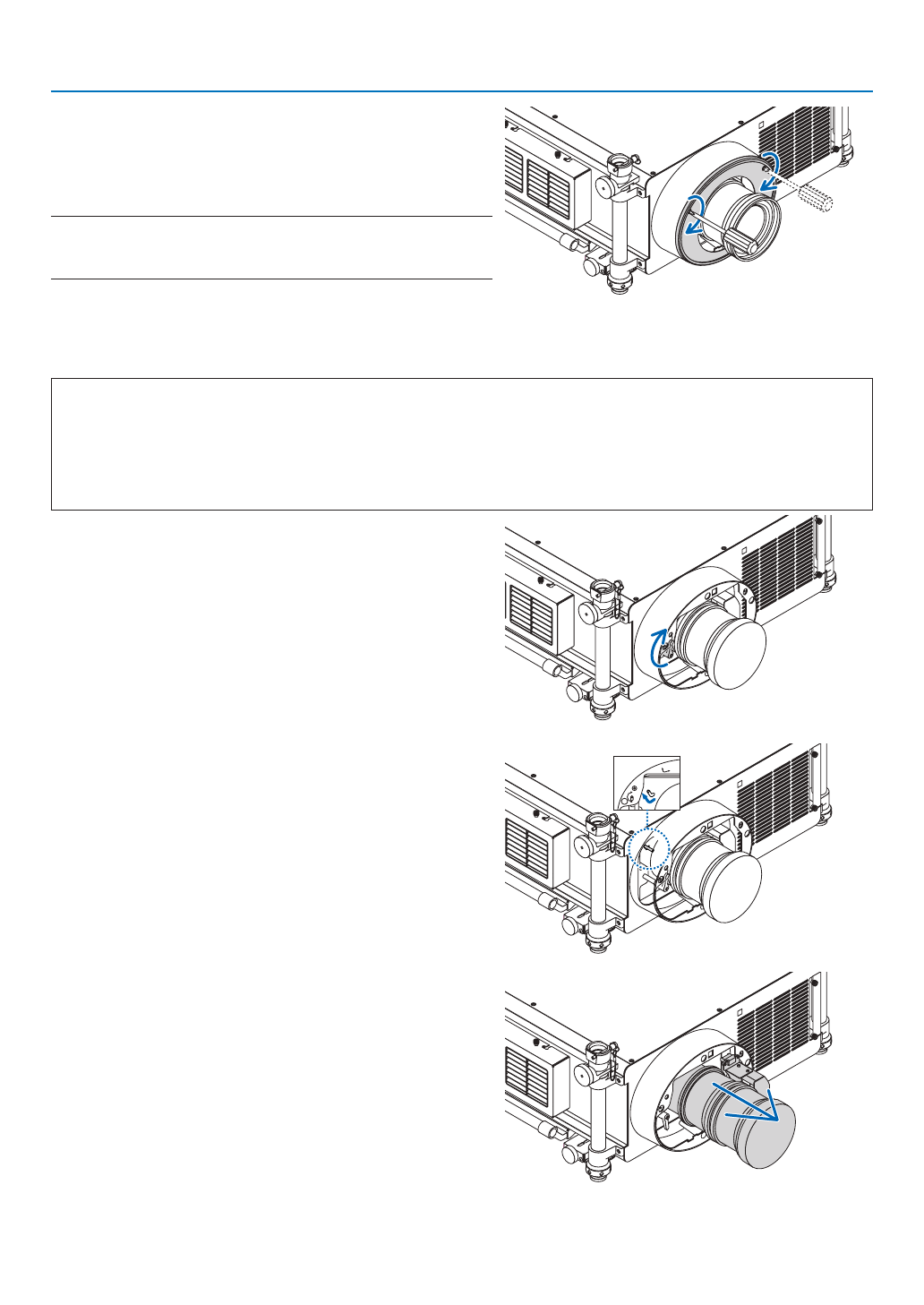

6. Установка и подключение
6. Установите защитное кольцо объектива на бленду объ
-
ектива.
• Затяните два винта, чтобы закрепить защитное коль-
цо.
ПРИМЕЧАНИЕ:
Обязательно выполните [КАЛИБРОВКА] после установки или замены объектива.
(
→
стр.
)
Снятие объектива
Прежде чем снять объектив:
1. Включите проектор. (
→
стр.
2. Нажмите и удерживайте нажатой кнопку SHUTTER/HOME POSITION не менее 2 секунд.
Объектив возвратится в исходное положение. (
→
стр.
)
3. Выключите главный переключатель питания и отсоедините силовой кабель от сети.
4. Прежде чем снять объектив, подождите, пока проектор полностью остынет.
1. Снимите защитное кольцо объектива.
(
→
2. Медленно поверните рычаг отсоединения объектива по
часовой стрелке в верхнее положение.
3. Поверните предохранительный рычаг влево — в поло
-
жение (UNLOCK).
LOCK
LOCK
LENS
4. Аккуратно извлеките объектив из проектора, вынимая
его из посадочного места по прямой линии.
• Для надлежащего хранения после извлечения объектива
наденьте обе крышки: переднюю и заднюю.
5. Установите защитное кольцо объектива на бленду объ
-
ектива.
• Затяните два винта, чтобы закрепить защитное коль-
цо.
• Если проектор хранится со снятым объективом, на бленду
следует надеть пылезащитный колпачок.
