154

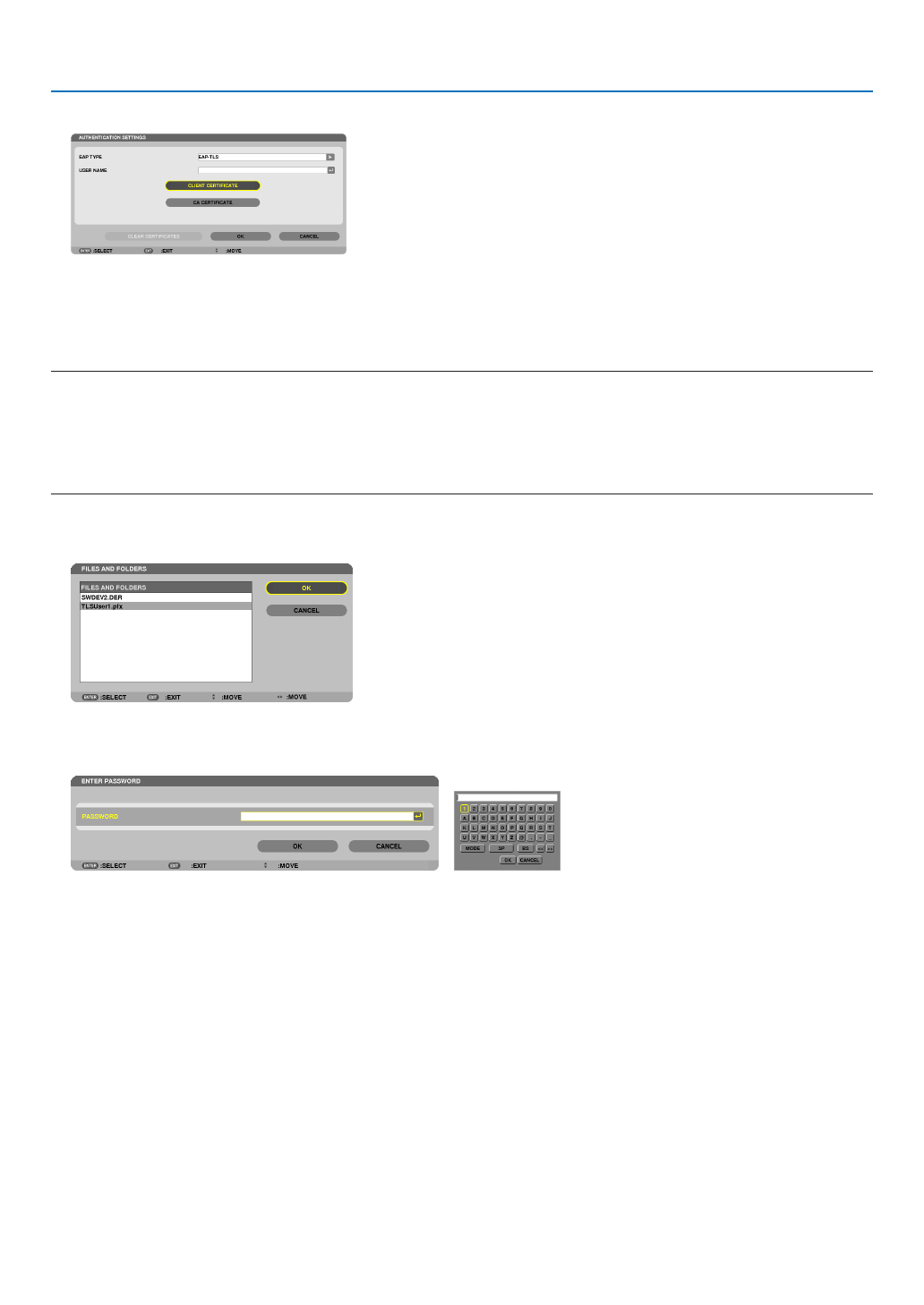

5. Использование экранного меню
13.
Выберите [СЕРТИФИКАТ КЛИЕНТА] и нажмите кнопку ENTER.
Отобразится список файлов (экран миниатюр).
• Для дополнительной информации по работе с экраном миниатюр см. «4. Использование режима Просмотр» в
«Руководстве пользователя» (PDF).
• Чтобы вернуться на страницу [АУТЕНТИФИКАЦИЯ], нажмите кнопку EXIT.
ПРИМЕЧАНИЕ:
Установка цифрового сертификата
Каждый цифровой сертификат (сертификат клиента и CA сертификат) для [ПРОФИЛЬ 1 (или 2)] можно установить на пофайловой основе.
• Установите корневой CA сертификат для CA сертификата.
• Если вы установите цифровой сертификат поверх существующего, то существующий цифровой сертификат будет заменен новым.
• После установки цифрового сертификата информацию о нем нельзя будет удалить, даже если вы перестанете настраивать WPA-EAP или WPA2-EAP.
14.
На экране миниатюр выберите цифровой сертификат (файл формата PKCS#12), сохраненный на запоми
-
нающем устройстве USB, и нажмите кнопку ENTER.
Откроется экран ввода пароля.
15.
Выберите поле [ПАРОЛЬ] и нажмите кнопку ENTER.
Отобразится экран ввода символов (виртуальная клавиатура). Установите пароль секретного ключа. Длина
пароля должна быть от 1 до 32 символов.
Выбранный файл цифрового сертификата будет установлен на проекторе.
• Если корневой CA сертификат не включен в файл, который был выбран на Шаге 14, перейдите к Шагу 16. Если
корневой сертификат полномочий включен, перейдите к шагу 18.
16.
Выберите [CA CERTIFICATE] и нажмите кнопку ENTER.
Отобразится экран со списком устройств.
