184

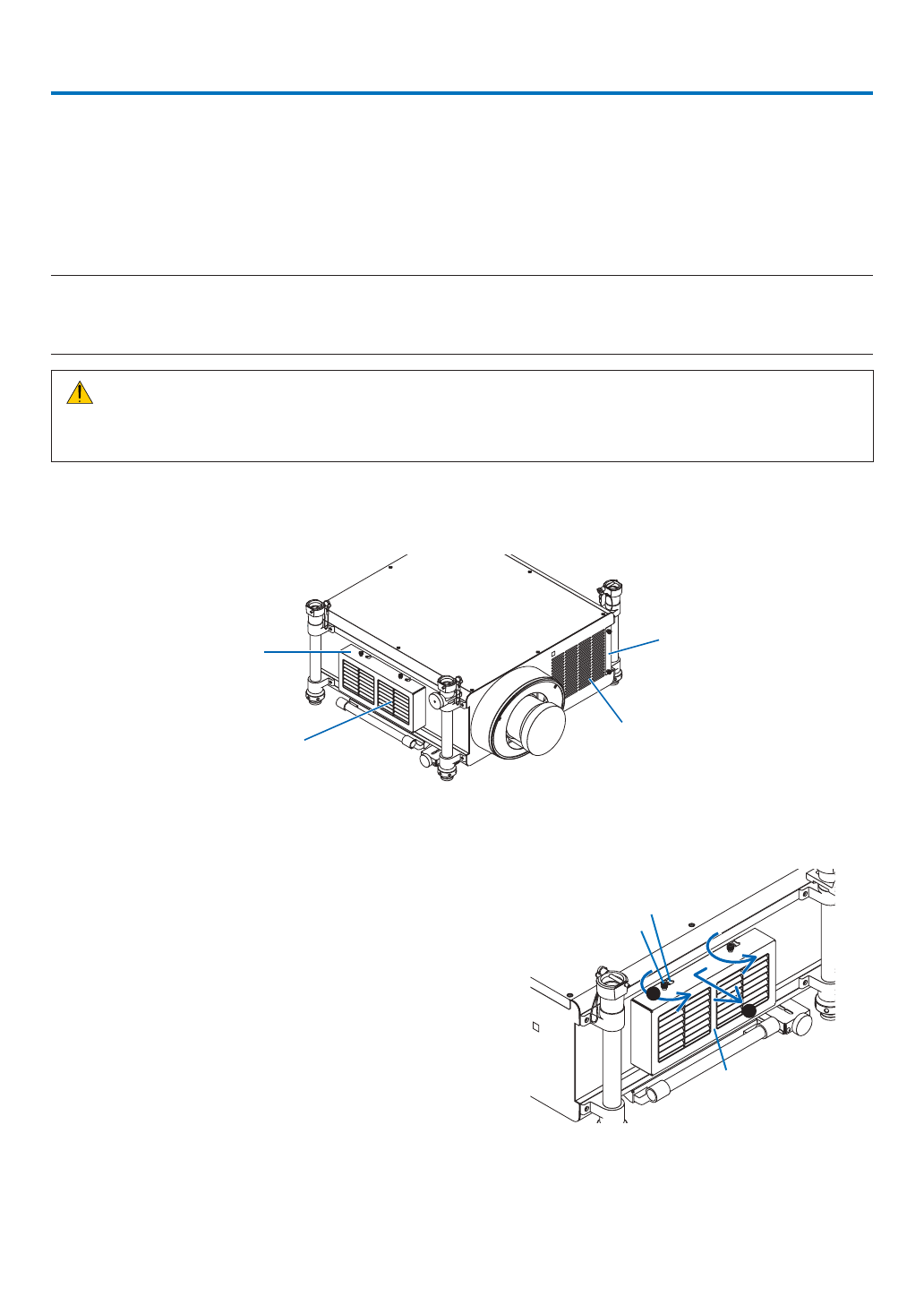

7. Техническое обслуживание
В данном разделе описываются простые процедуры технического обслуживания, которые необходимо выполнять для
поддержания чистоты фильтров, объектива, корпуса, а также для замены лампы и фильтров.
❶
Чистка фильтров
Фильтрующий элемент воздушного фильтра не позволяет частицам пыли и грязи попасть внутрь проектора, поэтому
данный элемент следует чистить часто. Загрязнение фильтра или накопление на нем грязи может привести к пере-
греву проектора.
ПРИМЕЧАНИЕ: Сообщение о необходимости чистки фильтров будет отображаться в течение одной минуты после включения или выключения проектора.
Когда появляется это сообщение, почистите фильтры. На момент поставки для временного интервала между чистками фильтров установлена опция
[ВЫКЛ.]. (
→
стр.
Чтобы отменить это сообщение, нажмите любую кнопку на корпусе проектора или пульте дистанционного управления.
ВНИМАНИЕ
• Прежде чем чистить фильтры, выключите проектор, отсоедините силовой кабель и дайте корпусу остыть. Несо-
блюдение данных мер предосторожности может привести к поражению электрическим током или ожогам.
Подготовка: Перед чисткой фильтров почистите вентиляционные (входные) отверстия с помощью пылесоса.
Два фильтра установлены на левой и лицевой стороне. Выполните чистку обоих фильтров. Оба фильтра имеют оди-
наковую форму.
Для замены фильтра приобретите заранее дополнительный фильтр NP03FT.
Крышка фильтра
Входное
(Фильтр находится внутри)
Крышка фильтра
Входное
(Фильтр находится внутри)
Чистка фильтра, находящегося на левой стороне
1. Снимите крышку фильтра.
(1) Ослабьте оба винта с рифленой головкой, поворачивая
их против часовой стрелки.
• Винты не вынимаются.
• Если винты затянуты слишком туго, воспользуйтесь
крестообразной отверткой.
(2) Чтобы снять крышку фильтра, сдвиньте ее влево, а затем
потяните на себя.
1
2
Крышка фильтра
Паз
Винт с рифле-
ной головкой
