97

EE

1. VESIKÜTTEKEHA - SOOJUSVAHETI:

soojusvaheti soojuskanduri maksimaalsed parameetrid on: 95°C, 1,6MPa. Alumiiniumist ja vasest konstruktsioon koosneb spiraaltoru vasktorudest

ja alumiiniumlamellidest. Ühendustorud (¾`` isaskeere) asuvad korpuse ülemises osas. Seadmes kasutatav optimaalne veevaheti on kohandatud tööks kolmes asendis: horisontaalselt ja
vertikaalselt üles või alla pööratud jätkutorudega.   Vesiküttekehaga õhkkardina toodetav võimsus on 4-47 kW.

ELEKTRIKÜTTEKEHA:

iga elektrikardin sisaldab 6 elektrilist kütteelementi võimsusega 670–2950 W olenevalt kardina suurusest. Kütteelemendid on 1 m kardina puhul ühendatud kahte 2 ja 4

kW sektsiooni, 1,5 m kardina puhul 4 ja 8 kW sektsiooni ja 2 m kardina puhul 6 ja 9 kW sektsiooni. Küttesektsioon ühendatakse toitesüsteemiga nii, et tekib 3 x 400 V tähtühendus. 1 m kardina 2
kW kütteelemendi toiteks võib kasutada ka 1 x 230 V voolu.

Tänu sellisele tehnilisele lahendusele ja seinale paigaldatava kontrolleri kasutamisele saab iga kardina kütteelement töötada vastavalt kahele kütteprogrammile, nt kardina WING E100 puhul on
valik 1: kütteprogramm 1 – 2 kW, kütteprogramm 2 – 4 kW, valik 2: programm 1 – 4 kW, programm 2 – 6 kW. Sarnane põhimõte kehtib ka muude kardinasuuruste korral. Programmi vahetamist
on kujutatud joonisel ning selleks tuleb lülitada ümber kontrolleris DX asuv kaabel.

Kütteprogramm toimib sõltumatult ventilaatori kiiruse seadistusest.

2. JUHTSÜSTEEM:

süsteemil on väljund X0-ühendusklambriteplokil mudelile WING W100-200 ja X1-plokil mudelile WING E100-200, mis võimaldab ühendamist seinale paigaldatud juhtüksusega

ja ka WING E100-200-i ventiilikäituriga. Sarja WING õhkkardinaid saab lisaks varustada seinale paigaldatava DX-kontrolleriga. DX-kontrolleril on kolme asendiga küttelüliti. Vesiküttel kardina
korral tuleb veeklapi nõuetekohase talitluse tagamiseks viia küttelüliti II asendisse (keskel) – vastasel korral klapp ei avane.

WING E100-200-süsteemil on kaitseseadmena sulavkaitse 230 V vahelduvvooluringis.

3. RISTVENTILAATOR:

PDNVLPDDOQHW||WDPLVWHPSHUDWXXURQƒ&QLPLSLQJHRQ9+]0RRWRULNDLWVHNODVVRQ,3LVRODWVLRRQLNODVV)6HDGPHSODVWLNXVWWlLXVWDWXGSUR¿LOLJDWLLYLNXMD

labade õhu läbilaskevõimsus on kuni 4500 m3/h. Elektrimootori juhtsüsteem ja mähise termokaitsed on seotud juhtsüsteemiga, et tagada suurem käitamisohutus.  Tänu mootori optimaalsele
võimsusele on WING õhkkardin energiasäästlik ja vastupidav.

4. KORPUS:

valmistatud kvaliteetsest metallmaterjalist, mille kuumataluvus on kuni 95 °C.

5.KINNITUSSIINID:

 WINGile on omane lihtne, kiire ja esteetiline paigaldamine seinale kas horisontaalses või vertikaalses asendis. Kardinakomplektis on 2 kuni 4 kinnitussiini (lisavarustus) sõltuvalt

mudelist (pikkusest).  Elektrijuhtmete ja veetorude ühendused on konstrueeritud nii, et need ei rikuks seadme esteetilist üldilmet. Mudel WING hõlmab seadmeid pikkusega 1, 1,5 ja 2 m, mida
saab soovi korral nii horisontaal- kui ka vertikaalasendis lisaks paigaldada, et saavutada erinevaid õhusuunamisvõimalusi: vasakult paremale ja vastupidi. Õhuvoo ulatus on kuni 4 m.

2.4.  ÜLDMÕÕTMED (WING E, W, C 100-200)

3.  PAIGALDAMINE

TÄHELEPANU!

Ɣ3DLJDOGDPLVNRKWWXOHEYDOLGDOlELP}HOGXOWDUYHVWDGHVY}LPDOLNNHNRRUPXVLY}LYLEUDWVLRRQL

Ɣ(QQHSDLJDOGXVY}LKRROGXVW|LGKHQGDJHVHDGHWRLWHY}UJXVWODKWLMDYlOLVWDJHMXKXVOLNXVLVVHOOLWDPLVHY}LPDOXV

Ɣ+GUDXOLNDVVWHHPLVRQVRRYLWDWDYNDVXWDGD¿OWUHLG(QQHKGURYRROLNXWHHULWLWRLWHYRROLNXWHKHQGDPLVWRQVRRYLWDWDYVVWHHPLSXKDVWDGDSHVWDODVWHVP}QHOLLWULYHWWYlOMDYRRODWD

TÄHELEPANU!

Õhk puhutakse kardinast välja suure kiirusega kogu ava ulatuses ning tekib kaitsebarjäär. Õhkkardinad peaksid katma kogu ukse laiuse, et kardina töötulemus oleks optimaalne.

KARDINA PAIGALDAMISEL ON SOOVITATAV ARVESTADA ALLJÄRGMISTE PARAMEETRITEGA:

Uksepiida laius peaks olema väiksem või võrdne toodetava õhuvoo laiusega.

VALE

ÕIGE

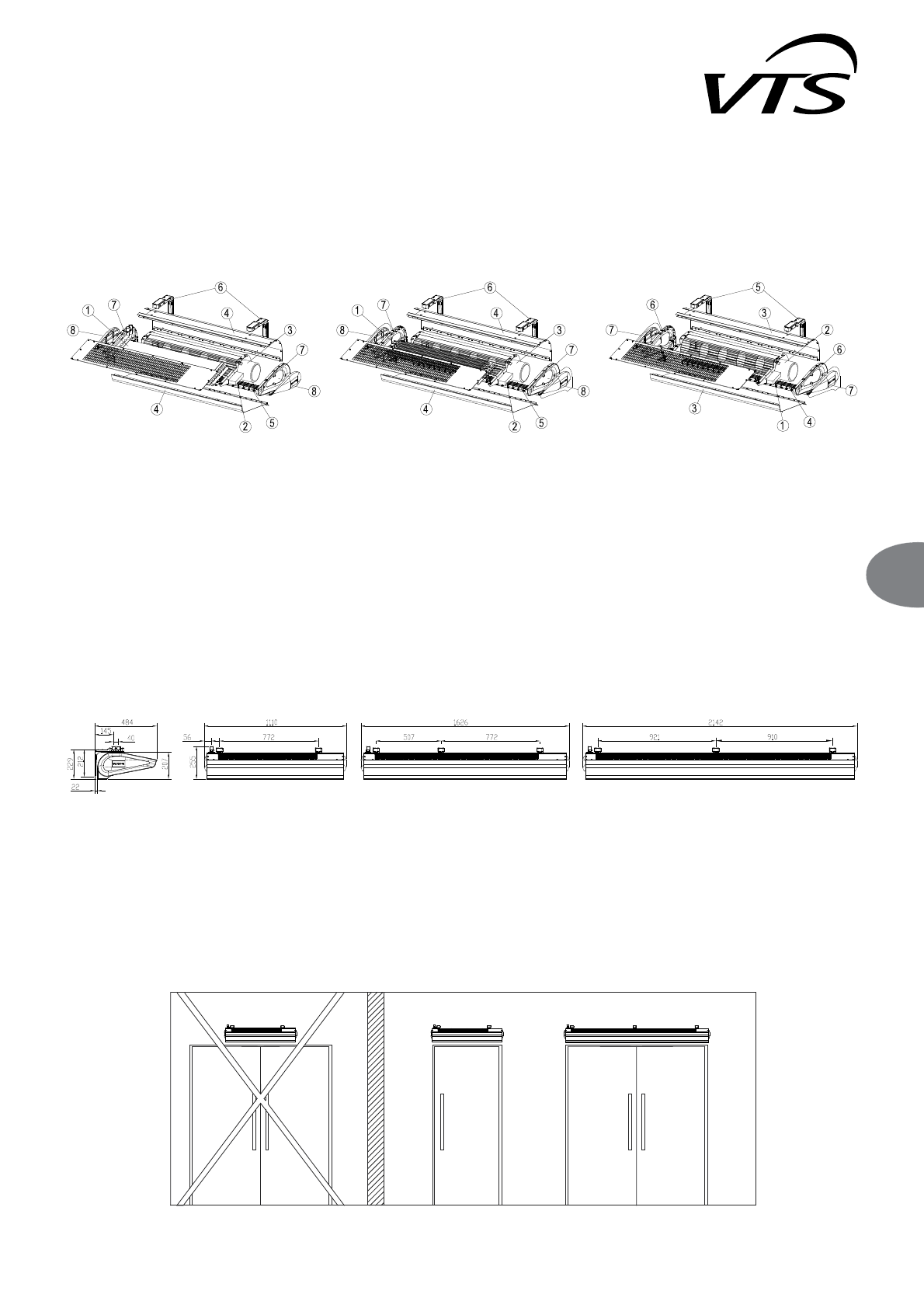

WING W100-200 – VESIKÜTTEKEHAGA ÕHKKARDIN

1. Soojusvaheti
2. Juhtsüsteem
3. Ristventilaator
4. Korpus
5. Väljalaskevõre
6. Kinnitussiinid
7. Küljekate
8. Küljekork

WING E100-200 – ELEKTRIKÜTTEKEHAGA ÕHKKARDIN

1. Elektriküttekehad
2. Juhtsüsteem
3. Ristventilaator
4. Korpus
5. Väljalaskevõre
6. Kinnitussiinid
7. Küljekate
8. Küljekork

WING C100-200 – KÜTTETA ÕHKKARDIN

1. Juhtsüsteem
2. Ventilaator
3. Korpus
4. Väljaviskevõre
5. Kinnitussiinid
6. Küljekate
7. Küljekork

2.3.   KONSTRUKTSIOON (WING W100-200)
