101
8
WING
W100-200
WING
E100-200
WING
C100-200
EE
3.2.2. VERTIKAALNE PAIGALDAMINE KINNITUSSIINIDE ABIL
Seadme WING saab vertikaalselt seinale paigaldada mõlema küljega (mootor all või üleval).
Selle paigaldamisviisi korral ei ole oluline, kas kinnitate kõigepealt kinnitussiinid seadme külge ja seejärel kinnitate seadme seinale või kinnitate kõigepealt kinnitussiinid seinale ja seejärel kardina
kinnitussiinide külge.
Vertikaalseks monteerimiseks kasutage M8 x 70 kruvisid (ei kuulu VTS-i tarnekomplekti). Keerake 2 või 3 kinnitust läbi lapikseibide (3) asetatud kruvide abil korpuse ülemises osas olevate
keermehülsside külge.
TÄHELEPANU!
Vertikaalse paigaldamise korral peab seadme ja põranda vahekaugus olema vähemalt 100 mm, et tagada juurdepääs veespiraali läbipuhumisliitmikule ja kaabli lõpumuhvile.
m
in
. 0
,1
m
TÄHELEPANU!
Seade on mõeldud kasutamiseks ainult kuivades ruumides. Et seade ei sobi kasutamiseks niiskes keskkonnas, tuleb eriti tähelepanelik olla mootoridetailidele kogunenud
kondensaadi suhtes.
TÄHELEPANU!
WING 100-200 õhkkardinaid ei saa paigaldada:
● väliskeskkonda;
● niisketesse ruumidesse;
● plahvatusohtliku keskkonna kategooriasse kuuluvatesse ruumidesse;
● väga tolmustesse ruumidesse;
● agressiivse õhustikuga ruumidesse (soojusvaheti ja elektriküttekehade vasest ja alumiiniumist konstruktsioonielementide tõttu).
TÄHELEPANU!
WING 100-200 EH õhkkardinaid ei saa paigaldada ripplagedele.
3.3. PAIGALDAMISE JA TORUDE ÜHENDAMISE JUHISED
SOOJUSKANDURI ÜHENDAMINE
Soojuskandurit transportiva toru ühendamisel tuleb kaitsta soojusvaheti lõppmuhvi pöördemomendi 1 mõju eest. Paigaldatud torude kaal ei tohi koormata küttekeha lõppmuhve.
TÄHELEPANU!
Hüdraulikasüsteemi täitmisel tuleb eriti tähelepanelikult kontrollida ühenduste lekkekindlust. Lekkivast ühenduskohast ei tohi vesi tilkuda elektrimootorile (vertikaalse paigaldamise
korral).
TÄHELEPANU!
Hüdraulikasüsteemis on soovitatav kasutada filtreid. Enne hüdrovoolikute (eriti toitevoolikute) ühendamist on soovitatav süsteemi puhastada/pesta, lastes mõne liitri vett välja voolata.
1
HÜDRAULIKASÜSTEEMI NÄIDE
1. WING 100-200 WH
2. KÄITURIGA VENTIIL
3. ÕHUTUSKLAPP
4. SULGEKLAPP
5. FILTER
6. RINGLUSPUMP
7. BOILER
PEALEVOOL
PEALEVOOL
TAGASIVOOL
TAGASIVOOL
9
EE
TÄHELEPANU!
Soojusvaheti ventileerimisel tuleb eriti tähelepanelikult jälgida, et vesi ei satuks kogemata elektridetailide peale.
TÄHELEPANU!
Ärge unustage küttekeha ventileerida, kui selle pärast soojuskanduri väljalaskmist aktiveerite.
TÄHELEPANU!
Hüdraulikasüsteemi täitmisel tuleb eriti tähelepanelikult kontrollida ühenduste lekkekindlust. Lekkivast ühenduskohast ei tohi vesi tilkuda elektrimootorile (vertikaalse
paigaldamise korral).
TOITEVÕRKU ÜHENDAMINE
TÄHELEPANU!
Süsteemil peavad olema kaitseseadmed, mis tagavad seadme lahtiühendamise toitevõrgu kõikidest poolustest.
Ühendamise elektritoitevõrku peab teostama vastavate volituste ja kvalifikatsiooniga isik. Juhtmeläbiviigud asuvad kardina tagaküljel: (1) – juhtsüsteemi juhtme pesa, (2) – toitejuhtme pesa.
Klemmiliistule ligi pääsemiseks tuleb eemaldada mootori poolel asuv väljapuhkevõre (3). Tuleb paigaldada tõmbetõkis kaabel (5), kuni kindlustada kaabel (4) tõmbetõkis.
1
2
3

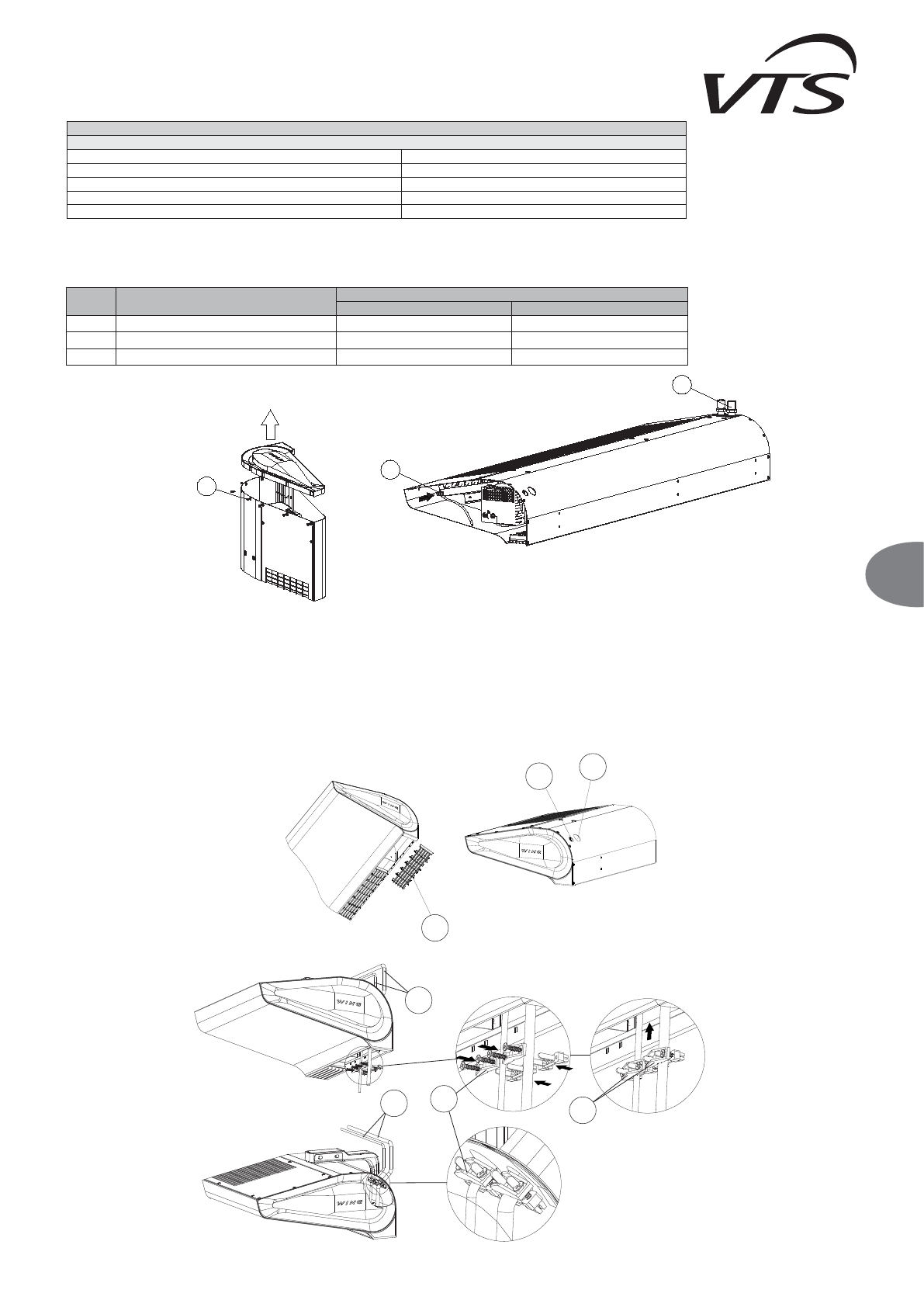

SEADME VENTILEERIMINE/SOOJUSKANDURI VÄLJALASKMINE
Horisontaalse ja vertikaalse monteerimise korral toimub uksest paremal asuva soojusvaheti õhutustamine automaatselt. Külgmise monteerimise korral, kui jätkutorud on pööratud alla, tuleb
soojusvaheti õhutustamiseks eemaldada küljekate. Keerake lahti katte ümber olevad kruvid (1) ja võtke kate maha. Katte all asub voolikuga klapp.
TÖÖASEND
VENT / DRENAAŽITEHNIKA TÄHISTAMINE
2
3
A
horisontaalne (õhk suunatud alla)
väljalase
automaatne õhutustamine
B
vertikaalne (õhk suunatud vasakult paremale)
väljalase
automaatne õhutustamine
C
vertikaalne (õhk suunatud paremalt vasakule)
õhutustamine
väljalase
1
2
3
4
4
5
5
9
PL
ODPOWIETRZENIE URZĄDZENIA/ SPUST CZYNNIKA GRZEWCZEGO
W przypadku montażu poziomego i pionowego po prawej stronie drzwi wymiennik odpowietrza się sam. W przypadku montażu bocznego z króćami do dołu, aby odpowietrzyć wymiennik
należy zdjąć pokrywę boczną. W tym celu wykręcić wkręty (1) dookoła pokrywy i wyjąć pokrywę. Pod pokrywą znajduje się zaworek z wężykiem.
1
2
3
UWAGA!
Podczas odpowietrzania wymiennika należy zwrócić szczególną uwagę na zabezpieczenie urządzenia przed przypadkowym przedostaniem się wody do elementów elektrycznych.
UWAGA!
W trakcie napełniania instalacji hydraulicznej należy zwrócić szczególną uwagę na szczelność podłączeń. Istotne jest, aby woda z nieszczelnego podłączenia nie przedostała się do
silnika elektrycznego (przy montażu pionowym).
UWAGA!
W przypadku uruchomienia urządzenia po wcześniejszym spuszczeniu czynnika grzewczego należy pamiętać o odpowietrzeniu nagrzewnicy.
PODŁĄCZENIE ZASILANIA ELEKTRYCZNEGO
UWAGA!
Istnieje konieczność wyposażenia instalacji stałej w środki zapewniające odłączenie urządzenia na wszystkich biegunach źródła zasilania.
Podłączenia elektrycznego musi dokonać osoba posiadająca odpowiednie uprawnienia. Przepusty kablowe umieszczone są na tylnej ściance kurtyny: (1) – dławica przewodów sterowniczych,
(2) – dławica przewodów zasilających. Dostęp do listwy zaciskowej uzyskuje się poprzez zdemontowanie kratki wylotowej (3) od strony silnika. Na przewodzie (4) wymagane jest
zamontowanie odciążki kablowej (5) dla zabezpieczenia przewodu przed wyrwaniem.
POZYCJA PRACY
WOZNACZENIE ODPOWIETRZENIA/SPUSTU
2
3
A
pozioma (nadmuch z góry na dół)
spust
samoodpowietrzenie
B
pionowa (silnik na dole)
spust
samoodpowietrzenie
C
pionowa (silnik u góry)
odpowietrzenie
spust
1
2
3
4
4
5
5
9
PL
ODPOWIETRZENIE URZĄDZENIA/ SPUST CZYNNIKA GRZEWCZEGO
W przypadku montażu poziomego i pionowego po prawej stronie drzwi wymiennik odpowietrza się sam. W przypadku montażu bocznego z króćami do dołu, aby odpowietrzyć wymiennik
należy zdjąć pokrywę boczną. W tym celu wykręcić wkręty (1) dookoła pokrywy i wyjąć pokrywę. Pod pokrywą znajduje się zaworek z wężykiem.
1
2
3
UWAGA!
Podczas odpowietrzania wymiennika należy zwrócić szczególną uwagę na zabezpieczenie urządzenia przed przypadkowym przedostaniem się wody do elementów elektrycznych.
UWAGA!
W trakcie napełniania instalacji hydraulicznej należy zwrócić szczególną uwagę na szczelność podłączeń. Istotne jest, aby woda z nieszczelnego podłączenia nie przedostała się do
silnika elektrycznego (przy montażu pionowym).
UWAGA!
W przypadku uruchomienia urządzenia po wcześniejszym spuszczeniu czynnika grzewczego należy pamiętać o odpowietrzeniu nagrzewnicy.
PODŁĄCZENIE ZASILANIA ELEKTRYCZNEGO
UWAGA!
Istnieje konieczność wyposażenia instalacji stałej w środki zapewniające odłączenie urządzenia na wszystkich biegunach źródła zasilania.
Podłączenia elektrycznego musi dokonać osoba posiadająca odpowiednie uprawnienia. Przepusty kablowe umieszczone są na tylnej ściance kurtyny: (1) – dławica przewodów sterowniczych,
(2) – dławica przewodów zasilających. Dostęp do listwy zaciskowej uzyskuje się poprzez zdemontowanie kratki wylotowej (3) od strony silnika. Na przewodzie (4) wymagane jest
zamontowanie odciążki kablowej (5) dla zabezpieczenia przewodu przed wyrwaniem.
POZYCJA PRACY
WOZNACZENIE ODPOWIETRZENIA/SPUSTU
2
3
A
pozioma (nadmuch z góry na dół)
spust
samoodpowietrzenie
B
pionowa (silnik na dole)
spust
samoodpowietrzenie
C
pionowa (silnik u góry)
odpowietrzenie
spust
1
2
3
4
4
5
5
9
PL
ODPOWIETRZENIE URZĄDZENIA/ SPUST CZYNNIKA GRZEWCZEGO
W przypadku montażu poziomego i pionowego po prawej stronie drzwi wymiennik odpowietrza się sam. W przypadku montażu bocznego z króćami do dołu, aby odpowietrzyć wymiennik
należy zdjąć pokrywę boczną. W tym celu wykręcić wkręty (1) dookoła pokrywy i wyjąć pokrywę. Pod pokrywą znajduje się zaworek z wężykiem.
1
2
3
UWAGA!
Podczas odpowietrzania wymiennika należy zwrócić szczególną uwagę na zabezpieczenie urządzenia przed przypadkowym przedostaniem się wody do elementów elektrycznych.
UWAGA!
W trakcie napełniania instalacji hydraulicznej należy zwrócić szczególną uwagę na szczelność podłączeń. Istotne jest, aby woda z nieszczelnego podłączenia nie przedostała się do
silnika elektrycznego (przy montażu pionowym).
UWAGA!
W przypadku uruchomienia urządzenia po wcześniejszym spuszczeniu czynnika grzewczego należy pamiętać o odpowietrzeniu nagrzewnicy.
PODŁĄCZENIE ZASILANIA ELEKTRYCZNEGO
UWAGA!
Istnieje konieczność wyposażenia instalacji stałej w środki zapewniające odłączenie urządzenia na wszystkich biegunach źródła zasilania.
Podłączenia elektrycznego musi dokonać osoba posiadająca odpowiednie uprawnienia. Przepusty kablowe umieszczone są na tylnej ściance kurtyny: (1) – dławica przewodów sterowniczych,
(2) – dławica przewodów zasilających. Dostęp do listwy zaciskowej uzyskuje się poprzez zdemontowanie kratki wylotowej (3) od strony silnika. Na przewodzie (4) wymagane jest
zamontowanie odciążki kablowej (5) dla zabezpieczenia przewodu przed wyrwaniem.
POZYCJA PRACY
WOZNACZENIE ODPOWIETRZENIA/SPUSTU
2
3
A
pozioma (nadmuch z góry na dół)
spust
samoodpowietrzenie
B
pionowa (silnik na dole)
spust
samoodpowietrzenie
C
pionowa (silnik u góry)
odpowietrzenie
spust
1
2
3
4
4
5
5
9
EE
TÄHELEPANU!
Soojusvaheti ventileerimisel tuleb eriti tähelepanelikult jälgida, et vesi ei satuks kogemata elektridetailide peale.
TÄHELEPANU!
Ärge unustage küttekeha ventileerida, kui selle pärast soojuskanduri väljalaskmist aktiveerite.
TÄHELEPANU!
Hüdraulikasüsteemi täitmisel tuleb eriti tähelepanelikult kontrollida ühenduste lekkekindlust. Lekkivast ühenduskohast ei tohi vesi tilkuda elektrimootorile (vertikaalse
paigaldamise korral).
TOITEVÕRKU ÜHENDAMINE
TÄHELEPANU!
Süsteemil peavad olema kaitseseadmed, mis tagavad seadme lahtiühendamise toitevõrgu kõikidest poolustest.
Ühendamise elektritoitevõrku peab teostama vastavate volituste ja kvalifikatsiooniga isik. Juhtmeläbiviigud asuvad kardina tagaküljel: (1) – juhtsüsteemi juhtme pesa, (2) – toitejuhtme pesa.
Klemmiliistule ligi pääsemiseks tuleb eemaldada mootori poolel asuv väljapuhkevõre (3). Tuleb paigaldada tõmbetõkis kaabel (5), kuni kindlustada kaabel (4) tõmbetõkis.
1
2
3
SEADME VENTILEERIMINE/SOOJUSKANDURI VÄLJALASKMINE
Horisontaalse ja vertikaalse monteerimise korral toimub uksest paremal asuva soojusvaheti õhutustamine automaatselt. Külgmise monteerimise korral, kui jätkutorud on pööratud alla, tuleb
soojusvaheti õhutustamiseks eemaldada küljekate. Keerake lahti katte ümber olevad kruvid (1) ja võtke kate maha. Katte all asub voolikuga klapp.
TÖÖASEND
VENT / DRENAAŽITEHNIKA TÄHISTAMINE
2
3
A
horisontaalne (õhk suunatud alla)
väljalase
automaatne õhutustamine
B
vertikaalne (õhk suunatud vasakult paremale)
väljalase
automaatne õhutustamine
C
vertikaalne (õhk suunatud paremalt vasakule)
õhutustamine
väljalase
1
2
3
4
4
5
5
Noot!
Maksimaalne soojuskandja töörõhk veekalorifeeril on 16 bar, katsetamise rõhk on 21 bar
Nõudmised veekalorifeeri soojuskandja kvaliteedile:
Näi
Hulk
tõli ja gaas
< 1 mg/l
pH 25
o
C
8´st 9´ni
juuresjärelejääv vee karedus
[Ca2+, Mg2+]/[HCO3-] > 0.5
hapnik
< 0.1 mg/l (nii madal kui võimalik)
